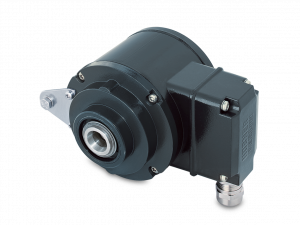

HOGS 100
- Blind hollow shaft ø16 mm or cone shaft ø17 mm (1:10)
- Up to 5000 sinewaves cycles per turn
- Low harmonic content (patented LowHarmonics technology)
- Top-quality SinCos output-signals
- Protection against inductive shaft current
- Large terminal box, turn by 180° or axial terminal cover
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: |
|
| Spotřeba: | ≤90 mA |
| Počet sinusových cyklů za jednu otáčku: | 720 - 5000 |
| Fázový posun: | 90 ° |
| Referenční signál: | Zero pulse, width 90° |
| Typ snímání: | Optical |
| Výstupní signál: | K1, K2, K0 + inverted |
| Výstupní signál | rozhraní: | SinCos 1 Vpp |
| Rozdíl SinCos amplitudy: | ≤20 mV |
| Harmonické zkreslení: | -50 dB |
| Napěťová odchylka: | ≤20 mV |
| Šírka frekvenčního pásma: | 250 kHz (-3 dB) |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø105 mm |
| Typ hřídele: |
|
| Přípustné zatížení hřídele: |
|
| Ochrana EN 60529: | IP 66 |
| Provozní rychlost: | ≤10000 rpm (mechanical) |
| Velikost provozního točivého momentu.: | 6 Ncm |
| Moment setrvačnosti rotoru: | 180 gcm² |
| Materiál: |
|
| Pracovní teplota: | -20...+85 °C |
| Odolnost: |
|
| Ochrana proti korozy: |
|
| Explozivní prostředí: |
|
| Připojení: |
|
| Přibližná hmotnost: | 1.8 kg |
