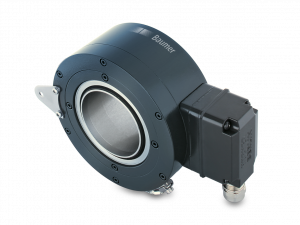

HOG163 DN 1024 I - Inkrementální enkodér Baumer
- Izolovaná konstrukce
- Optické snímání
- Robustní pouzdro z lehkého kovu
- HTL výstupní signál pro délku kabelu až 350 m
- Speciální ochrana proti korozi
- Large terminal box, turn by 180° with cable 1 m and M23 connector
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 9...30 VDC |
| Spotřeba: | ≤100 mA |
| Pulzů na otáčku: | 1024 |
| Fázový posun: | 90 ° ±20° |
| Střída: | 40-60 % |
| Referenční signál: | Zero pulse, width 90° |
| Typ snímání: | Optical |
| Výstupní frekvence: | ≤120 kHz |
| Výstupní signál: | K1, K2, K0 + inverted |
| Výstupní signál | rozhraní: | HTL |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø158 mm |
| Typ hřídele: | ø70 mm (through hollow shaft) |
| Přípustné zatížení hřídele: | ≤350 N axial, ≤500 N radial |
| Ochrana EN 60529: | IP 56 |
| Provozní rychlost: | ≤6000 rpm (mechanical) |
| Velikost provozního točivého momentu.: | 17 Ncm |
| Moment setrvačnosti rotoru: | 28.5 kgcm² (ø50) |
| Materiál: |
|
| Pracovní teplota: | -40...+85 °C |
| Odolnost: |
|
| Ochrana proti korozi: |
|
| Připojení: | Terminal box |
| Přibližná hmotnost: | 3.5 kg (ø75) |
Nákresy
Výkresy
Ke stažení
Datový list
Pracovní instrukce
Prohlášení o shodě
CAD
- HOG 163, shaft diameter 70 mm / STEP | stáhnout (zip, 2026-03-03 10:59:24)
