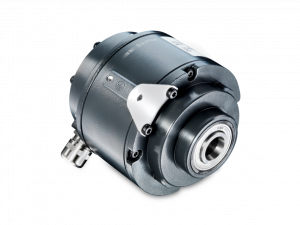

HOG10 D 1024 I LR 16H7 KLK-AX - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

HTL výstupní signál pro délku kabelu až 350 m
Velmi vysoká odolnost proti nárazům a vibracím
Double-side bearing with hybrid bearing for extended service life
Sealing system for dusty environment
Axiální kryt svorkovnice

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC
Spotřeba:	≤100 mA
Pulzů na otáčku:	1024
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	No
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz
Výstupní signál:	K1, K2 + inverted
Výstupní signál \| rozhraní:	HTL-P (power linedriver)
Izolace hřídele:	Suitable up to 2.8 kV
Přenosová vzdálenost:	≤350 m at 100 kHz (HTL-P)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø105 mm
Typ hřídele:	ø16 mm (blind hollow shaft)
Přípustné zatížení hřídele:	≤450 N axial ≤600 N radial
Ochrana EN 60529:	IP 66
Provozní rychlost:	≤6000 rpm (mechanical)
Velikost provozního točivého momentu.:	6 Ncm
Moment setrvačnosti rotoru:	340 gcm²
Materiál:	Housing: aluminium die-cast Shaft: stainless steel
Pracovní teplota:	-40...+100 °C
Odolnost:	IEC 60068-2-6 Vibration 20 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 6 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions CX (C5-M) according to ISO 12944-2
Připojení:	Terminal cover
Přibližná hmotnost:	1.6 kg

Nákresy

Výkresy

HOG10_MZ_KLK_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:54)
HOG10_MZ_KLK_AXIAL_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:53)

Ke stažení

Datový list

Data sheet – HOG10 D 1024 I LR 16H7 KLK-AX | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:40:06)
Data sheet – HOG10 D 1024 I LR 16H7 KLK-AX | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:40:06)
Data sheet – HOG10 D 1024 I LR 16H7 KLK-AX | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:29:17)

Pracovní instrukce

HOG 10 / HOG 10 G with large terminal box | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)
HOG 10 with axial terminal cover | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)

Prohlášení o shodě

DoC / CoC - AMG1x, HMG1x, HOG1x, HOG100, HOGS100, PMG10, POG1x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:49)
DoC / CoC - Encoders with earthing brushes | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:05)
DoC / CoC - Encoders with heating | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:13:01)

CAD

HOG 10, shaft diameter 16 mm, dust protection, terminal box radial / STEP | stáhnout (zip, 2026-03-03 10:59:23)
HOG 10, shaft diameter 16 mm, dust protection, terminal cover axial / STEP | stáhnout (zip, 2026-03-03 10:59:23)
HOG 10 M, shaft diameter 16 mm, damp protection, terminal box radial / STEP | stáhnout (zip, 2026-03-03 10:59:23)
