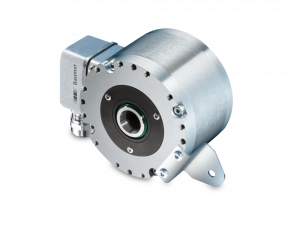

HOG 86E - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Robustní, kompaktní tělo
Dvě ložiska s velkou vzdáleností, jedno na každém konci
Vysoké zatížení hřídele do 450 N
Izolace hřídele do 2,8 kV
Nejvyšší provozní rychlost 10000 ot./min.
Výstup TTL pro délku kabelu až 550 m
Svorkovnice, otočná o 180°

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	500 - 2500
Fázový posun:	90 ° ±20°
Střída:	45-55 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤170 kHz ≤300 kHz (on request)
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL-P (power linedriver) TTL/RS422
Izolace hřídele:	Suitable up to 2.8 kV
Přenosová vzdálenost:	≤350 m at 100 kHz (HTL-P) ≤550 m at 100 kHz (TTL)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø99 mm
Typ hřídele:	ø12...16 mm (blind hollow shaft) ø17 mm (cone shaft 1:10)
Přípustné zatížení hřídele:	≤350 N axial ≤450 N radial
Tolerance hřídele motoru:	0.2 mm radial
Ochrana EN 60529:	IP 66
Provozní rychlost:	≤10000 rpm (mechanical)
Kroutící moment:	≤6 Ncm
Moment setrvačnosti rotoru:	160 gcm²
Materiál:	Housing: aluminium Shaft: stainless steel
Pracovní teplota:	-40...+100 °C
Odolnost:	IEC 60068-2-6 Vibration 20 g, 10-2000 Hz IEC 60068-2-27 Shock 250 g, 6 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2 (only with option C4)
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) (only with option ATEX)
Připojení:	Terminal box Flange connector M23, 12-pin
Přibližná hmotnost:	1.3 kg

Nákresy

Výkresy

HOG86E-MZ-ZWKW-T_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:05:00)
HOG86E-MZ-ZWKW-F_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:05:00)

Ke stažení

Datový list

Data sheet – HOG 86E | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:29:17)
Data sheet – HOG 86E | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:29:17)
Data sheet – HOG 86E | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:29:17)

Manuál

HOG 86, HOG 86 M | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:33)

Prohlášení o shodě

DoC / CoC - AMG81, HOG8, HOG86, OG8, POG86 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

CAD

HOG 86, terminal box radial, hybrid bearing, shaft diameter 16 mm / STEP | stáhnout (zip, 2025-07-11 18:02:54)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s dutou hřídelí / Torque supports, Pro enkodéry s dutou hřídelí / Další příslušenství

Foto	Produkt (9)	Dostupnost
	Mounting and dismounting set Obj. číslo: 11077087	Okamžitě dostupné
	Mounting kit earthing strap Obj. číslo: 11071906	Na dotaz
	Mounting kit for torque arm size M6 Obj. číslo: 11071904	Na dotaz
	Torque arm M6 insulated, length 120...130 mm (≥71 mm) Obj. číslo: 11072795	Na dotaz
	Torque arm M6 insulated, length 425...460 mm (≥131 mm) Obj. číslo: 11082677	Na dotaz
	Torque arm M6 insulated, length 67...70 mm Obj. číslo: 11054917	Na dotaz
	Torque arm M6, length 67...70 mm Obj. číslo: 11043628	Na dotaz
	Torque arm M6, length 120...130 mm (≥71 mm) Obj. číslo: 11004078	Na dotaz
	Torque arm M6, length 425...460 mm (≥131 mm) Obj. číslo: 11002915	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Konektory M23 / kabely, Kabely a konektory / Kabely bez konektorů

Foto	Produkt (2) / Popis	Skladová dostupnost
	Mating connector M23, solder version, 12-pin, CCW Obj. číslo: 11068577 Mating connector M23 in solder version (12-pin, female, CCW) for cable connection to the flange connector M23 (12-pin, male, CW).	na dotaz
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
