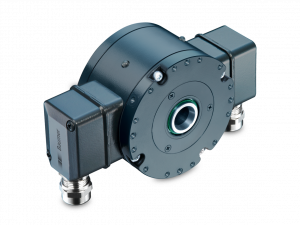

HOG 86 M

HOG 86 M
  • Robust, compact housing
  • Two bearings with large distance, one at each end
  • High shaft load up to 450 N
  • Shaft insulation up to 2.8 kV
  • Highest operating speed 10000 rpm
  • Terminal boxes, turn by 180°
  • Redundant sensing
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 9...30 VDC
  • 5 VDC ±5 %
Spotřeba: ≤100 mA
Pulzů na otáčku: 500 - 5000
Fázový posun: 90 ° ±20°
Střída:
  • 45-55 %
  • 40-60 % (>3072 pulses)
Referenční signál: Zero pulse, width 90°
Princip činnosti: Redundant sensing
Typ snímání: Optical
Výstupní frekvence:
  • ≤120 kHz
  • ≤300 kHz (on request)
Výstupní signál:
  • K1, K2, K0 + inverted
  • Error output (option EMS)
Výstupní signál | rozhraní:
  • HTL-P (power linedriver)
  • TTL/RS422
Izolace hřídele: Suitable up to 2.8 kV
Přenosová vzdálenost:
  • ≤350 m at 100 kHz (HTL-P)
  • ≤550 m at 100 kHz (TTL)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø99 mm
Typ hřídele:
  • ø12...16 mm (blind hollow shaft)
  • ø17 mm (cone shaft 1:10)
Přípustné zatížení hřídele:
  • ≤350 N axial
  • ≤450 N radial
Tolerance hřídele motoru: 0.2  mm radial
Ochrana EN 60529: IP 66
Provozní rychlost: ≤10000 rpm (mechanical)
Kroutící moment: ≤6 Ncm
Moment setrvačnosti rotoru: 160 gcm²
Materiál:
  • Housing: aluminium
  • Shaft: stainless steel
Pracovní teplota:
  • -40...+100 °C
  • -25...+100 °C (>3072 pulses)
Odolnost:
  • IEC 60068-2-6
  • Vibration 20 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 250 g, 6 ms
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:
  • II 3 G Ex ec IIC T4 Gc (gas)
  • II 3 D Ex tc IIIC T135°C Dc (dust)
  • (only with option ATEX)
Připojení: 2x terminal box
Přibližná hmotnost: 1.4 kg
