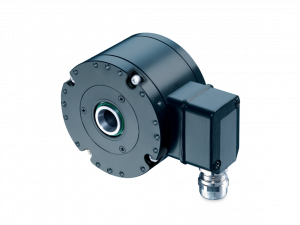

HOG 86

HOG 86
  • Robustní, kompaktní tělo
  • Dvě ložiska s velkou vzdáleností, jedno na každém konci
  • Vysoké zatížení hřídele do 450 N
  • Izolace hřídele do 2,8 kV
  • Nejvyšší provozní rychlost 10000 ot./min.
  • Svorkovnice, otočná o 180°
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 9...30 VDC
  • 5 VDC ±5 %
Spotřeba: ≤100 mA
Pulzů na otáčku: 500 - 5000
Fázový posun: 90 ° ±20°
Střída:
  • 45-55 %
  • 40-60 % (>3072 pulses)
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence:
  • ≤120 kHz
  • ≤300 kHz (on request)
Výstupní signál:
  • K1, K2, K0 + inverted
  • Error output (option EMS)
Výstupní signál | rozhraní:
  • HTL-P (power linedriver)
  • TTL/RS422
Izolace hřídele: Suitable up to 2.8 kV
Přenosová vzdálenost:
  • ≤350 m at 100 kHz (HTL-P)
  • ≤550 m at 100 kHz (TTL)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø99 mm
Typ hřídele:
  • ø12...16 mm (blind hollow shaft)
  • ø17 mm (cone shaft 1:10)
Přípustné zatížení hřídele:
  • ≤350 N axial
  • ≤450 N radial
Tolerance hřídele motoru: 0.2  mm radial
Ochrana EN 60529: IP 66
Provozní rychlost: ≤10000 rpm (mechanical)
Kroutící moment: ≤6 Ncm
Moment setrvačnosti rotoru: 160 gcm²
Materiál:
  • Housing: aluminium, coated
  • Shaft: stainless steel
Pracovní teplota:
  • -40...+100 °C
  • -40...+90 °C (fixed cable)
  • -25...+100 °C (>3072 pulses)
Odolnost:
  • IEC 60068-2-6
  • Vibration 20 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 250 g, 6 ms
Ochrana proti korozi:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:
  • II 3 G Ex ec IIC T4 Gc (gas)
  • II 3 D Ex tc IIIC T135°C Dc (dust)
  • (only with option ATEX)
Připojení:
  • Terminal box
  • Flange connector M23, 12-pin
  • Cable 1 m
Přibližná hmotnost: 1.3 kg

Nákresy

Výkresy

Ke stažení

Datový list

Manuál

Prohlášení o shodě

  • DoC / CoC - AMG81, HOG8, HOG86, OG8, POG86 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

CAD

  • HOG 86, terminal box radial, hybrid bearing, shaft diameter 16 mm / STEP | stáhnout (zip, 2025-07-11 18:02:54)
