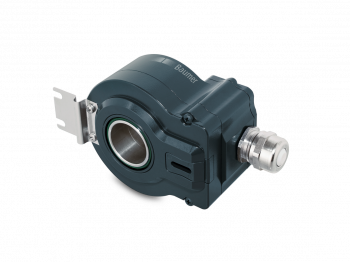

HOG 75 K - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Konická hřídel ø17 mm (1:10)
Optické snímání
Kompaktní, robustní hliníkové pouzdro
Vnitřní připojovací svorky
Uspořádání výstupního signálu TTL nebo HTL
Výstupní fáze TTL s regulátorem UB 9...26 VDC
Speciálně vysoká odolnost vibracím
Hybridní ložisko pro prodloužení životnosti (HOG 75 KC)

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...26 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	250 - 2500
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø75 mm
Typ hřídele:	ø17 mm (cone shaft 1:10)
Přípustné zatížení hřídele:	≤80 N axial ≤150 N radial
Ochrana EN 60529:	IP 56
Provozní rychlost:	≤12000 rpm (mechanical)
Rozběhový točivý moment:	≤4 Ncm
Moment setrvačnosti rotoru:	180 gcm²
Materiál:	Housing: aluminium Shaft: stainless steel
Pracovní teplota:	-30...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 48 g, 10-2000 Hz IEC 60068-2-27 Shock 200 g, 6 ms
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) (only with option ATEX)
Připojení:	Connecting terminal
Přibližná hmotnost:	860 g

Nákresy

Výkresy

HOG75-HOGS75-MZ-KW-C_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:58)

Ke stažení

Datový list

Data sheet – HOG 75 K | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:29:16)
Data sheet – HOG 75 K | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:29:16)

Manuál

HOG 75 - Version with cone shaft | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:33)
HOG 75 - Version with cone shaft, sensor cable and Binder mating connector | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:33)

Prohlášení o shodě

DoC / CoC - AMG71, HOG7x, HOGS7x, OG7x, OGS7x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (8)
	Mounting and dismounting set Obj. číslo: 11077087
	Mounting kit for torque arm size M6 and earthing strap Obj. číslo: 11077197
	Torque arm M6 insulated, length 120...130 mm (≥71 mm) Obj. číslo: 11072795
	Torque arm M6 insulated, length 425...460 mm (≥131 mm) Obj. číslo: 11082677
	Torque arm M6 insulated, length 67...70 mm Obj. číslo: 11054917
	Torque arm M6, length 67...70 mm Obj. číslo: 11043628
	Torque arm M6, length 120...130 mm (≥71 mm) Obj. číslo: 11004078
	Torque arm M6, length 425...460 mm (≥131 mm) Obj. číslo: 11002915

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
