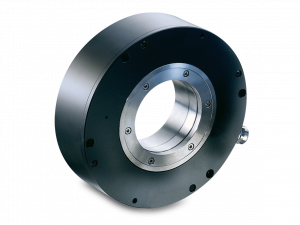

HOG 28

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Optical sensing method
Robust light-metal housing
Output stage HTL or TTL
Output stage TTL with regulator UB 9...26 VDC
Large terminal box, turn by 180°

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...26 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	1024 - 2048
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø287 mm
Typ hřídele:	ø120...150 mm (through hollow shaft)
Přípustné zatížení hřídele:	≤550 N axial ≤800 N radial
Ochrana EN 60529:	IP 54
Provozní rychlost:	≤3600 rpm (mechanical)
Velikost provozního točivého momentu.:	50 Ncm
Moment setrvačnosti rotoru:	240 kgcm² (ø150)
Materiál:	Housing: aluminium alloy Shaft: stainless steel
Pracovní teplota:	-30...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 200 g, 6 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIB T135°C Dc (dust) (only with option ATEX)
Připojení:	Terminal box (2x with option M) Flange connector M23, 12-pin (2x with option M)
Přibližná hmotnost:	20 kg (ø150)

Nákresy

Výkresy

HOG28-MZ-ZWDR-KLKG-RS-R_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:57)
HOG28-MZ-ZWDR-KL-RS-R_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:57)

Ke stažení

Datový list

Data sheet – HOG 28 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:29:15)
Data sheet – HOG 28 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:29:15)

Manuál

HOG 28 - Version with clamping set | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)
HOG 28, HOG 28 M - Version with clamping ring | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)

Prohlášení o shodě

DoC / CoC - HOG28 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)
DoC / CoC - Encoders with earthing brushes | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:33)

CAD

HOG 28, shaft diameter 150 mm / STEP | stáhnout (zip, 2025-07-11 18:02:53)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (6)
	Mounting kit for torque arm size M12 and an earthing strap Obj. číslo: 11069336
	Torque arm M12 insulated, length 145...170 mm Obj. číslo: 11054924
	Torque arm M12 insulated, length 480...540 mm (≥200 mm) Obj. číslo: 11072723
	Torque arm M12, length 145...170 mm Obj. číslo: 11054922
	Torque arm M12, length 180...205 mm Obj. číslo: 11054921
	Torque arm M12, length 480...540 mm (≥200 mm) Obj. číslo: 11072741

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
