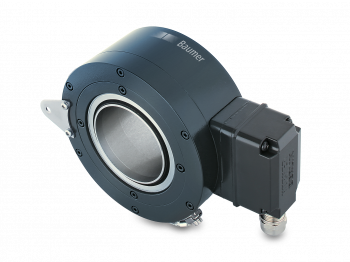

HOG 163

HOG 163
  • Izolovaná konstrukce
  • Optické snímání
  • Robustní pouzdro z lehkého kovu
  • Uspořádání výstupního signálu TTL nebo HTL
  • Výstupní fáze TTL s regulátorem UB 9...26 VDC
  • Speciální ochrana proti korozi
  • Velká svorkovnice, otočná o 180°
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Prohlášení o shodě

Napájecí napětí:
  • 9...30 VDC
  • 5 VDC ±5 %
  • 9...26 VDC
Spotřeba: ≤100 mA
Pulzů na otáčku: 250 - 5000
Fázový posun: 90 ° ±20°
Střída: 40-60 %
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence: ≤120 kHz
Výstupní signál: K1, K2, K0 + inverted
Výstupní signál | rozhraní:
  • HTL
  • TTL/RS422
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø158 mm
Typ hřídele: ø38...75 mm (through hollow shaft)
Přípustné zatížení hřídele: ≤350 N axial, ≤500 N radial
Ochrana EN 60529: IP 56
Provozní rychlost: ≤6000 rpm (mechanical)
Velikost provozního točivého momentu.: 17 Ncm
Moment setrvačnosti rotoru: 28.5 kgcm² (ø50)
Materiál:
  • Housing: aluminium alloy
  • Shaft: stainless steel
Pracovní teplota: -40...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 10 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 100 g, 6 ms
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:
  • II 3 G Ex ec IIC T4 Gc (gas)
  • II 3 D Ex tc IIIB T135°C Dc (dust)
  • (only with option ATEX)
Připojení:
  • Terminal box
  • 2x terminal box (with option M)
Přibližná hmotnost:
  • 5.4 kg (ø48)
  • 3.5 kg (ø75)
  • 3.9 kg (ø75 with option M)
