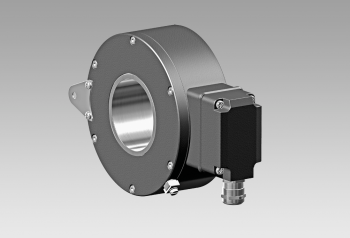

HOG 161

HOG 161
  • Robust light-metal housing
  • Through hollow shaft up to ø75 mm
  • Output stage HTL or TTL
  • Output stage TTL with regulator UB 9...26 VDC
  • Special protection against corrosion
  • Large terminal box, turn by 180°
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 9...30 VDC
  • 5 VDC ±5 %
  • 9...26 VDC
Spotřeba: ≤100 mA
Pulzů na otáčku: 250 - 2500
Fázový posun: 90 ° ±20°
Střída: 40-60 %
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence: ≤120 kHz
Výstupní signál: K1, K2, K0 + inverted
Výstupní signál | rozhraní:
  • HTL
  • TTL/RS422
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø158 mm
Typ hřídele: ø38...75 mm (through hollow shaft)
Přípustné zatížení hřídele:
  • ≤350 N axial
  • ≤500 N radial
Ochrana EN 60529: IP 54
Provozní rychlost: ≤6000 rpm (mechanical)
Velikost provozního točivého momentu.: 15 Ncm
Moment setrvačnosti rotoru:
  • 26.3 kgcm² (ø48)
  • 13.5 kgcm² (ø75)
Materiál:
  • Housing: aluminium alloy
  • Shaft: stainless steel
Pracovní teplota: -40...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 10 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 100 g, 6 ms
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:
  • II 3 G Ex ec IIC T4 Gc (gas)
  • II 3 D Ex tc IIIB T100°C Dc (dust)
  • (only with option ATEX)
Připojení:
  • Terminal box
  • 2x terminal box (with option M)
Přibližná hmotnost:
  • 4.5 kg (ø48)
  • 3.2 kg (ø75)
  • 3.6 kg (ø75 with option M)
