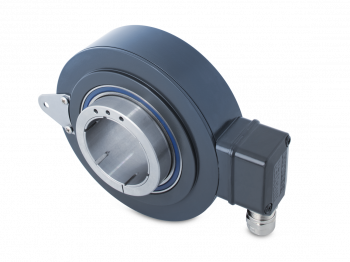

HOG 14 - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Průchozí dutá hřídel do ø75 mm
Optické snímání
Robustní pouzdro z lehkého kovu
Uspořádání výstupního signálu TTL nebo HTL
Výstupní fáze TTL s regulátorem UB 9...26 VDC

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...26 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	1024 - 5000
Fázový posun:	90 ° ±8°
Střída:	44-56 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤250 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø158 mm
Typ hřídele:	ø40...75 mm (through hollow shaft)
Přípustné zatížení hřídele:	≤50 N axial ≤100 N radial
Ochrana EN 60529:	IP 55
Provozní rychlost:	≤6300 rpm (mechanical)
Velikost provozního točivého momentu.:	15 Ncm
Moment setrvačnosti rotoru:	16.5 kgcm² (ø70)
Materiál:	Housing: aluminium Shaft: stainless steel
Pracovní teplota:	-30...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 ms
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIB T135°C Dc (dust) (only with option ATEX)
Připojení:	Terminal box
Přibližná hmotnost:	2.5 kg

Nákresy

Výkresy

HOGS14-HOG14-MZ_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:05:01)

Ke stažení

Datový list

Data sheet – HOG 14 | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:22:10)
Data sheet – HOG 14 | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:22:09)

Pracovní instrukce

HOG 14 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)

Prohlášení o shodě

DoC / CoC - AG14, HOG14, HOGS14 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:51)
