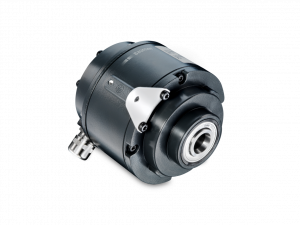

HOG 100 - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Vysoké rozlišení
Zaslepená dutá hřídel ø16 mm nebo konická hřídel ø17 mm (1:10)
Optické snímání
Uspořádání výstupního signálu TTL nebo HTL
Output stage with regulator 9...30 VDC
Hybridní ložisko pro prodloužení životnosti
Velká svorkovnice, otočná o 180° nebo axiální kryt svorkovnice

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	1024 - 10000
Fázový posun:	90 ° ±8°
Střída:	44-56 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤250 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø105 mm
Typ hřídele:	ø16 mm (blind hollow shaft) ø17 mm (cone shaft 1:10)
Přípustné zatížení hřídele:	≤450 N axial ≤600 N radial
Ochrana EN 60529:	IP 66
Provozní rychlost:	≤10000 rpm (mechanical)
Velikost provozního točivého momentu.:	6 Ncm
Moment setrvačnosti rotoru:	320 gcm²
Materiál:	Housing: aluminium die-cast Shaft: stainless steel
Pracovní teplota:	-30...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 20 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 6 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) (only with option ATEX)
Připojení:	Terminal box Terminal cover
Přibližná hmotnost:	1.5 kg

Nákresy

Výkresy

HOG100-HOGS100-HOGS100S-MZ-ZWKW-KLKG-S_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:54)
HOG100-HOGS100-HOGS100S-MZ-ZWKW-AK9K-S_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:54)

Ke stažení

Datový list

Data sheet – HOG 100 | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:22:07)
Data sheet – HOG 100 | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:22:07)

Pracovní instrukce

HOG 100 with large terminal box | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)
HOG 100 with axial terminal cover | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)

Prohlášení o shodě

DoC / CoC - AMG1x, HMG1x, HOG1x, HOG100, HOGS100, PMG10, POG1x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:49)
DoC / CoC - Encoders with earthing brushes | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:05)
DoC / CoC - Encoders with heating | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:13:01)

CAD

HOG 100, shaft diameter 16 mm, dust protection, terminal box radial / STEP | stáhnout (zip, 2026-03-03 10:59:23)
HOG 100, shaft diameter 16 mm, dust protection, terminal cover axial / STEP | stáhnout (zip, 2026-03-03 10:59:23)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s dutou hřídelí / Torque supports, Pro enkodéry s dutou hřídelí / Další příslušenství

Foto	Produkt (8)	Dostupnost
	Mounting and dismounting set Obj. číslo: 11077087	Okamžitě dostupné
	Mounting kit for torque arm size M6 and earthing strap Obj. číslo: 11077197	Na dotaz
	Torque arm M6 insulated, length 120...130 mm (≥71 mm) Obj. číslo: 11072795	Na dotaz
	Torque arm M6 insulated, length 425...460 mm (≥131 mm) Obj. číslo: 11082677	Na dotaz
	Torque arm M6 insulated, length 67...70 mm Obj. číslo: 11054917	Na dotaz
	Torque arm M6, length 67...70 mm Obj. číslo: 11043628	Na dotaz
	Torque arm M6, length 120...130 mm (≥71 mm) Obj. číslo: 11004078	Na dotaz
	Torque arm M6, length 425...460 mm (≥131 mm) Obj. číslo: 11002915	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory / Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
