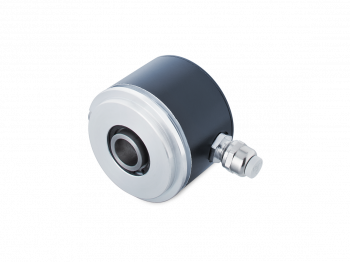

HG 6

HG 6
  • Fit for very high operating speed
  • Incremental disk protected in axial and radial direction
  • Robust construction without own bearings
  • Max. 512 pulses per revolution
  • Output stage TTL with regulator UB 9...26 VDC
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 9...26 VDC
  • 5 VDC ±5 %
Spotřeba: ≤100 mA
Pulzů na otáčku: 100 - 512
Výstupní signál: K1, K2, K0 + inverted
Referenční signál: Zero pulse, width 90°
Výstupní frekvence: ≤120 kHz
Fázový posun: 90 ° ±20°
Střída: 40-60 %
Typ snímání: Optical
Výstupní signál | rozhraní:
  • HTL
  • TTL/RS422
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø12...16 mm (blind hollow shaft)
Axiální tolerance zatížení: ± 0.2 mm
Radiální tolerance:
  • ±0.05 mm (with zero pulse)
  • ±0.2 mm (without zero pulse)
Ochrana EN 60529:
  • IP 55 (≤12000 U/min)
  • IP 23 (≤30000 rpm)
Provozní rychlost:
  • ≤12000 rpm
  • ≤30000 rpm (option)
Materiál:
  • Housing: aluminium
  • Shaft: stainless steel
Moment setrvačnosti rotoru: 18 gcm²
Pracovní teplota: -20...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 10 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 100 g, 6 ms
Přibližná hmotnost: 180 g
Připojení: Connecting terminal
