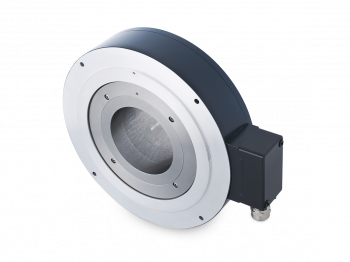

HG 22 - Inkrementální bezložiskový enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velký axiální a radiální posun hřídele je povolen.
Vhodné pro vysokou provozní rychlost
Robustní a neopotřebovatelné
Max. 4000 pulsů na otáčku
Výstupní fáze TTL s regulátorem UB 9...26 VDC

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...26 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	720 - 4000
Výstupní signál:	K1, K2, K0 + inverted
Referenční signál:	Zero pulse, width 90°
Výstupní frekvence:	≤120 kHz
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Typ snímání:	Optical
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø227 mm
Typ hřídele:	ø90...120 mm (through hollow shaft)
Axiální tolerance zatížení:	-0.5 - 1.5 mm (with zero pulse) -0.5 - 2.5 mm (without zero pulse)
Radiální tolerance:	±0.05 mm (with zero pulse) ±0.2 mm (without zero pulse)
Ochrana EN 60529:	IP 44
Provozní rychlost:	≤12000 rpm
Materiál:	Housing: aluminium Shaft: stainless steel
Moment setrvačnosti rotoru:	67.3 kgcm²
Pracovní teplota:	-30...+70 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 ms
Přibližná hmotnost:	5.8 kg
Připojení:	Terminal box (2x with option M) Flange connector M23, 12-pin (2x with option M)

Nákresy

Výkresy

HG22-MZ-KLKST-R_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:52)

Ke stažení

Datový list

Data sheet – HG 22 | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:39:03)
Data sheet – HG 22 | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:39:02)

Pracovní instrukce

HG 22 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:31)

Prohlášení o shodě

DoC / CoC - HG22, HOG22, HOG220 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:53)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory / Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
