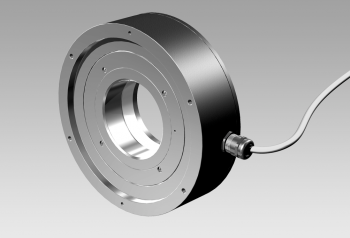

HG 211 - Inkrementální bezložiskový enkodér Baumer
- Velký axiální a radiální posun hřídele je povolen.
- Vhodné pro vysokou provozní rychlost
- Robustní a neopotřebovatelné
- 2500 pulsů na otáčku
- Výstupní fáze TTL s regulátorem UB 9...26 VDC
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: |
|
| Spotřeba: | ≤100 mA |
| Pulzů na otáčku: | 2500 |
| Výstupní signál: | K1, K2, K0 + inverted |
| Referenční signál: | Zero pulse, width 90° |
| Výstupní frekvence: |
|
| Fázový posun: | 90 ° ±20° |
| Střída: | 40-60 % |
| Typ snímání: | Optical |
| Výstupní signál | rozhraní: |
|
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø210 mm |
| Typ hřídele: | ø85...95 mm (through hollow shaft) |
| Axiální tolerance zatížení: |
|
| Radiální tolerance: |
|
| Ochrana EN 60529: | IP 44 |
| Provozní rychlost: | ≤12000 rpm |
| Materiál: |
|
| Moment setrvačnosti rotoru: | 52 kgcm² (ø95) |
| Pracovní teplota: | -30...+70 °C (UL -20 °C) |
| Odolnost: |
|
| Přibližná hmotnost: | 5.8 kg |
| Připojení: | Cable with mating connector, 12-pin (2x with option M) |
