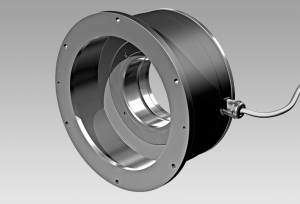

HG 21

HG 21

Large axial and radial displacement of the shaft permitted
Fit for high operating speed
Robust and wearless
2500 pulses per revolution
Output stage TTL with regulator UB 9...26 VDC

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Ondřej Štěpánek

Produktový manažer
BAUMER

Ondřej Štěpánek - QR Kontakt

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...26 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	2500
Výstupní signál:	K1, K2, K0 + inverted
Referenční signál:	Zero pulse, width 90°
Výstupní frekvence:	≤120 kHz ≤160 kHz (Option)
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Typ snímání:	Optical
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø240 mm
Typ hřídele:	ø85...95 mm (through hollow shaft)
Axiální tolerance zatížení:	-0.5 - 1.5 mm (with zero pulse) -0.5 - 2.5 mm (without zero pulse)
Radiální tolerance:	±0.05 mm (with zero pulse) ±0.2 mm (without zero pulse)
Ochrana EN 60529:	IP 44
Provozní rychlost:	≤12000 rpm
Materiál:	Housing: aluminium Shaft: stainless steel
Moment setrvačnosti rotoru:	43 kgcm²
Pracovní teplota:	-30...+70 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 ms
Přibližná hmotnost:	5.8 kg
Připojení:	Cable with mating connector, 12-pin (2x with option M)
