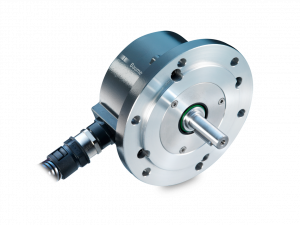

FOG 9 - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Hřídel ø10 mm nebo ø11 mm
Kompaktní, robustní tlakově lité pouzdro
Přírubový konektor s kovovým spojovacím konektorem
EURO příruba B10
Výstupní fáze TTL s regulátorem UB 9...30 VDC
Výstupní fáze HTL s napájeným linedriverem

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	100 - 5000
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz ≤300 kHz (on request)
Výstupní signál:	K1, K2, K0 + inverted Error output (option EMS)
Výstupní signál \| rozhraní:	HTL-P (power linedriver) TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL

Mechanické provedení

Rozměr (příruby):	ø115 mm
Typ hřídele:	ø10...11 mm solid shaft
Přípustné zatížení hřídele:	≤200 N axial ≤300 N radial
Příruba:	EURO flange B10
Ochrana EN 60529:	IP 66
Provozní rychlost:	≤10000 rpm (mechanical)
Rozběhový točivý moment:	≤6 Ncm
Moment setrvačnosti rotoru:	160 gcm²
Materiál:	Housing: aluminium die-cast Shaft: stainless steel
Pracovní teplota:	-30...+100 °C -25...+100 °C (>3072 pulses)
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIB T135°C Dc (dust) (only with option ATEX)
Připojení:	Flange connector M23, 12-pin Mating connector
Přibližná hmotnost:	700 g

Nákresy

Výkresy

Solid shaft ø10 mm | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:02:55)
Solid shaft ø11 mm | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:02:55)

Ke stažení

Datový list

Data sheet – FOG 9 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:27:55)
Data sheet – FOG 9 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:27:55)

Manuál

FOG9 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:36)

Certifikáty/ osvědčení

Shock and vibration certificate FOG 9 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:27:56)
Shock and vibration certificate FOG 9 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:27:56)
Protection certificate FOG 9 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:27:55)
Protection certificate FOG 9 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:27:55)

Prohlášení o shodě

DoC / CoC - Encoders with ATEX | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s válcovou hřídelí / Spojky

Foto	Produkt (1) / Popis	Dostupnost
	Spring disk coupling K60 WD 11PF4 + 12PF4 Obj. číslo: 11064874 Vysoce kvalitní torzně tuhá spojka bez vůlí Kompenzace montážních chyb Vyvážená torzní tuhost (torzní konstanta pružiny) Form-fit connection thanks to keyway	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory / Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
