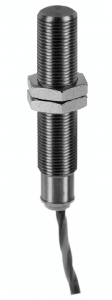

IHRM 12P1501/KS34P - Hall sensors

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

flylead connector PUR M12, L=200 mm
-25 … 75 °C

Objednací číslo: 10132023
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Verze:	Full metal
Typ snímače:	Differential hall sensors
Maximální snímací vzdálenost:	<1 mm (module 1), <2.5 mm (module 3)
Modul zubu:	> module 1
Šířka zubu:	> 6 mm
Materiál snímací plochy:	Ferromagnetic

Elektrické parametry

Rozsah spínací frekvence:	1 - 20 kHz
Rozsah napájecího napětí +Vs:	8 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA
Výstup A:	PNP
Výstup B:	None
Výstupní proud:	30 mA
Pokles napětí Vd:	<3 VDC
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál pouzdra:	Stainless steel
Rozměry:	12 mm
Délka pouzdra:	60 mm
Způsob instalace:	Keyway
Způsoby připojení:	Flylead connector PUR M12, L=200 mm
Tlaková odolnost aktivní části snímače:	20 bar

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Třída krytí(snímací část):	IP 68
Třída krytí(pouzdro):	IP 67

Nákresy

Výkresy

2569-IHRM_12xxx01_KS34P.png | stáhnout (png, 2025-07-11 16:22:44)

Diagram připojení

Zchn-0437-C.gif | stáhnout (gif, 2025-07-11 15:55:05)

Ke stažení

Datový list

Data sheet – IHRM 12P1501/KS34P | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:30:30)
Data sheet – IHRM 12P1501/KS34P | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:30:30)
Data sheet – IHRM 12P1501/KS34P | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:30:30)

Rychlý start

Quickstart – IHRM 12P1501/KS34P | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:27)

Certifikáty/ osvědčení

DoC / CoC - Ixxx_12 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:32:07)

CAD

IHRM 12P1501/KS34P / IGES | stáhnout (zip, 2025-04-28 17:19:58)
IHRM 12P1501/KS34P / STEP | stáhnout (zip, 2025-07-11 16:34:17)
IHRM 12P1501/KS34P / PARASOLIDS | stáhnout (zip, 2025-04-28 17:19:59)
