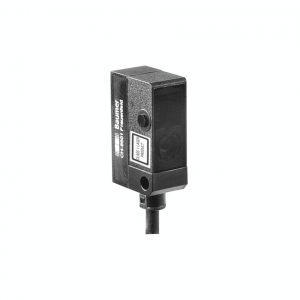

OSDK 10D9005 - Through beam sensors - miniature

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

OSDK 10D9005 - Through beam sensors - miniature

emitter
through beam laser sensor
8 m
pulsed red laser diode
cable 4 pin, 2 m
-10 … 50 °C
IP 65

Objednací číslo: 10165142
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Through beam laser sensor
Vysílač / přijímač:	Emitter
Zdroj světla:	Pulsed red laser diode
Skutečný rozsah Sb:	8 m
jmenovitý rozsah:	10 m
Třída laseru:	1
Vzdálenost k zaostření paprsku:	Parallel beam
Vlnová délka:	650 nm

Elektrické parametry

Rozsah napájecího napětí +Vs:	11 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	30 mA
Běžná spotřeba proudu:	25 mA
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	10.4 mm
Výška \| Délka:	27 mm
Hloubka:	16.3 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota:	-10 - +50 °C
Třída krytí:	IP 65

Nákresy

Výkresy

1156-OSDK_10.png | stáhnout (png, 2025-07-11 19:36:35)

Diagram připojení

Zchn-3378.png | stáhnout (png, 2025-07-11 17:24:10)

charakteristika paprsku (obvykle)

1254-LS_OSDK_10.png | stáhnout (png, 2025-07-11 18:26:55)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Ke stažení

Datový list

Data sheet – OSDK 10D9005 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:38:04)
Data sheet – OSDK 10D9005 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:38:04)
Data sheet – OSDK 10D9005 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:38:04)

Rychlý start

Quickstart – OSDK 10D9005 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:45)

Certifikáty/ osvědčení

DoC / CoC - Oxxx_10 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:49)

CAD

OSDK 10D9005 / STEP | stáhnout (zip, 2025-07-11 18:11:43)
OSDK 10D9005 / PARASOLIDS | stáhnout (zip, 2025-04-28 18:05:35)
ePlan macro - 10165142 | stáhnout (edz, 2023-09-20 09:49:19)

Příslušenství

Obsahuje:Vhodný přijímač Montážní příslušenství

Vhodný přijímač

Další podobné produkty naleznete v kategorii: Optické snímače

Produkt (4)	Produktová skupina	Výstup/Rozhraní	Typ připojení	Skladová dostupnost
OEDK 10N5105 - Through beam sensors - miniature Obj. číslo: 10165137	Vysílač/Přijímač	NPN	Kabel	na dotaz
OEDK 10N5105/S35A - Through beam sensors - miniature Obj. číslo: 10165139	Vysílač/Přijímač	NPN	Konektor	3 ks
OEDK 10P5105 - Through beam sensors - miniature Obj. číslo: 10165140	Vysílač/Přijímač	PNP	Kabel	na dotaz
OEDK 10P5105/S35A - Through beam sensors - miniature Obj. číslo: 10165141	Vysílač/Přijímač	PNP	Konektor	1 ks

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (3) / Popis	Produktová skupina	Skladová dostupnost
10114501 - Mounting bracket series 10 (U design) Obj. číslo: 10114501 Materiál: Ocel	Montážní příslušenství	na dotaz
10133792 - Mounting bracket series 10 (L design) Obj. číslo: 10133792 Materiál: Ocel	Montážní příslušenství	na dotaz
10150326 - Sensofix series 10 / series 20 Obj. číslo: 10150326 Svěrky z nerezové oceli Kulové čepy z pozinkované oceli Montážní panel z nerezové oceli	Montážní příslušenství	3 ks
