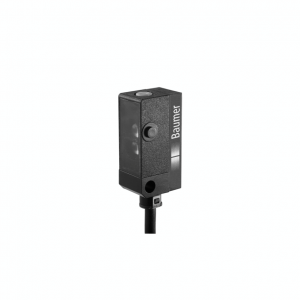

OEDK 10N5105 - Through beam sensors - miniature
- přijímač
- laserový senzor s průchozím paprskem
- 8 m
- NPN
- potenciometr, 270°
- Kabel 4 pinový, 2 m
- -10 … 50 °C
- IP 65
Objednací číslo: 10165137
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Through beam laser sensor |
| Vysílač / přijímač: | Receiver |
| Skutečný rozsah Sb: | 8 m |
| jmenovitý rozsah: | 10 m |
| Indikace znečištění: | Flashing light indicator |
| Světelný indikátor: | LED yellow |
| Nastavení citlivosti: | Potentiometer, 270° |
Elektrické parametry
| Doba odezvy: | < 0.2 ms |
| Rozsah napájecího napětí +Vs: | 11 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 16 mA |
| Běžná spotřeba proudu: | 16 mA |
| Pokles napětí Vd: | <1.8 VDC |
| Výstupní funkce: | Light / dark operate |
| Výstupní obvod: | NPN |
| Výstupní proud: | 100 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 10.4 mm |
| Výška | Délka: | 27 mm |
| Hloubka: | 14 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Plastic (ASA) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Cable 4 pin, 2 m |
Okolní podmínky
| Pracovní teplota: | -10 - +50 °C |
| Třída krytí: | IP 65 |
Nákresy
Výkresy
- 1147-FZDK_10.png | stáhnout (png, 2025-07-11 19:35:41)
Diagram připojení
- E-Zchn-0289-B.png | stáhnout (png, 2025-07-11 17:28:59)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
Příslušenství
Vhodný vysílač
