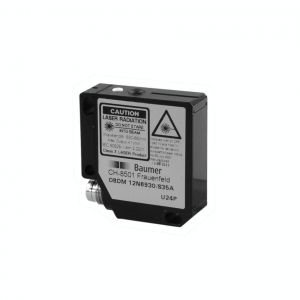

OBDM 12N6910/S35A - Difference sensors

OBDM 12N6910/S35A - Difference sensors
Objednací číslo: 10158753

Základní shrnutí:

  • step analysis
  • 16 … 120 mm
  • pulsed red laser diode
  • NPN
  • Teach-in
  • connector M8 4 pin
  • 50 °C
  • IP 67
Dostupnost: na dotaz

Poradím vám

Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Typ: step analysis
Snímací vzdálenost: 16 - 120 mm
Teach-in rozsah - min.: > 0,2 mm
Nastavení: Teach-in
Indikace napájení: LED green
Výstupní indikátor: LED red
Zdroj světla: pulsed red laser diode
Třída laseru: 2
Vlnová délka: 650 nm
Rozměr paprsku: 0,5 - 0,2 mm

Elektrické parametry

Čas odezvy: < 5 ms
Rozsah napájecího napětí +Vs: 12 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 80 mA
Běžná spotřeba proudu: 40 mA
Výstupní obvod: NPN
Výstupní proud: < 100 mA
Délka výstupního pulsu: 10 ms
Pokles napětí Vd: < 2,8 VDC
Ochrana proti přepólování: yes, Vs to GND
Ochrana proti zkratu: yes

Mechanické parametry

Šířka | průměr: 12,4 mm
Výška | Délka: 37 mm
Hloubka: 34,5 mm
Typ: rectangular
Materiál krycího skla: glass
Materiál pouzdra: die-cast zinc
Způsoby připojení: connector M8 4 pin

Okolní podmínky

Pracovní teplota: 0 - +50 °C
Třída krytí: IP 67
