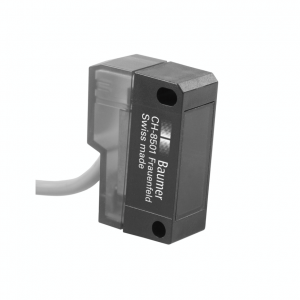

FPDK 14N5111 - Retro-reflective sensors - standard
- retro-reflective sensor
- 3,2 m
- pulsed red LED
- NPN
- no
- cable 4 pin, 2 m
- -25 … 65 °C
- IP 67
Objednací číslo: 11001187
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Retro-reflective sensor |
| Verze: | Single lens optics |
| Zdroj světla: | Pulsed red LED |
| Skutečný rozsah Sb: | 3.2 m |
| jmenovitý rozsah: | 3.8 m |
| Polarizační filtr: | Yes |
| Indikace znečištění: | Flashing light indicator |
| Světelný indikátor: | LED yellow |
| Nastavení citlivosti: | No |
| Vlnová délka: | 660 nm |
| Potlačení vzájemného ovlivňování: | Yes |
Elektrické parametry
| Doba odezvy: | < 1 ms |
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 25 mA |
| Běžná spotřeba proudu: | 20 mA |
| Pokles napětí Vd: | <1.8 VDC |
| Výstupní funkce: | Light / dark operate |
| Výstupní obvod: | NPN |
| Výstupní proud: | 100 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 14.8 mm |
| Výška | Délka: | 43 mm |
| Hloubka: | 31 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Plastic (ASA, MABS) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Cable 4 pin, 2 m |
Okolní podmínky
| Pracovní teplota: | -25 - +65 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 2026-xxDK_14_kA2_Kabel.png | stáhnout (png, 2025-07-11 19:54:25)
Diagram připojení
- E-Zchn-0289-B.png | stáhnout (png, 2025-07-11 17:28:59)
