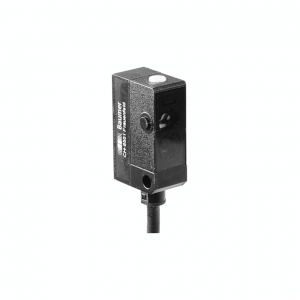

FPDK 10N5135 - Retro-reflective sensors - miniature

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

FPDK 10N5135 - Retro-reflective sensors - miniature

retro-reflective sensor
3,5 m
pulsed red LED
NPN
potentiometer, 240°
cable 4 pin, 2 m
-25 … 65 °C
IP 65

Objednací číslo: 11000896
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Retro-reflective sensor
Zdroj světla:	Pulsed red LED
Skutečný rozsah Sb:	3.5 m
jmenovitý rozsah:	4 m
Polarizační filtr:	Yes
Indikace znečištění:	Flashing light indicator
Světelný indikátor:	LED yellow
Nastavení citlivosti:	Potentiometer, 240°
Vlnová délka:	660 nm
Potlačení vzájemného ovlivňování:	Yes

Elektrické parametry

Doba odezvy:	< 0.5 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	25 mA
Běžná spotřeba proudu:	20 mA
Pokles napětí Vd:	<1.8 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	NPN
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	10.4 mm
Výška \| Délka:	27 mm
Hloubka:	16.3 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota:	-25 - +65 °C
Třída krytí:	IP 65

Nákresy

Výkresy

1981-FPDK_10_Plus.png | stáhnout (png, 2025-07-11 19:50:37)

Diagram připojení

E-Zchn-0289-B.png | stáhnout (png, 2025-07-11 17:28:59)

Ke stažení

Datový list

Data sheet – FPDK 10N5135 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:27:57)
Data sheet – FPDK 10N5135 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:27:57)
Data sheet – FPDK 10N5135 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:27:57)

Certifikáty/ osvědčení

DoC / CoC - Fxxx 10 | stáhnout | zobrazit (pdf, 2025-04-11 11:28:33)

CAD

FPDK 10N5135 / IGES | stáhnout (zip, 2025-04-28 18:03:03)
FPDK 10N5135 / STEP | stáhnout (zip, 2025-07-11 22:13:42)
FPDK 10N5135 / PARASOLIDS | stáhnout (zip, 2025-04-28 18:03:04)
ePlan macro - 11000896 | stáhnout (edz, 2023-09-20 09:48:38)

Příslušenství

Obsahuje:Odrazky Periferie Montážní příslušenství

Odrazky

Další podobné produkty naleznete v kategorii: Odrazky

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	FTDR 047A048 - Reflector rectangular 75 x 54 mm Obj. číslo: 10145961 Fastening method screw mounting For Retro-reflective sensors	Odrazky	4 ks

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2)	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376	Periferie	na dotaz
	ZTEST-ALL.DIGITAL - Test unit for sensors digital Obj. číslo: 11084377	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (5) / Popis	Produktová skupina	Skladová dostupnost
10114501 - Mounting bracket series 10 (U design) Obj. číslo: 10114501 Materiál: Ocel	Montážní příslušenství	na dotaz
10118798 - Mounting bracket series 10 Obj. číslo: 10118798 Materiál: Ocel	Montážní příslušenství	na dotaz
10133792 - Mounting bracket series 10 (L design) Obj. číslo: 10133792 Materiál: Ocel	Montážní příslušenství	na dotaz
10150326 - Sensofix series 10 / series 20 Obj. číslo: 10150326 Svěrky z nerezové oceli Kulové čepy z pozinkované oceli Montážní panel z nerezové oceli	Montážní příslušenství	3 ks
10162083 - Mounting panel for sensors series 10 Obj. číslo: 10162083	Montážní příslušenství	na dotaz
