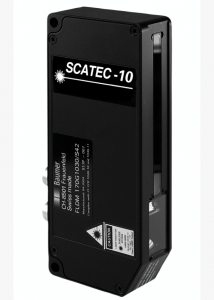

FLDM 170G1011/S42 - Copy counters - precision

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

FLDM 170G1011/S42 - Copy counters - precision

0 … 90 mm
pulsed red laser diode
push-pull
4 preset levels or level set by customer
50 °C
IP 54

Objednací číslo: 10153175
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd:	0 - 90 mm
Optimální snímací vzdálenost:	70 mm
Počítací rychlost:	< 3000000 Copies/h
Rychlost objektu:	< 5 m/sec
Vzdálenost od objektu:	> 1 mm
Citlivost:	Single sheet/edge thickness 0,1 mm
vstup sync.:	Yes
měřicí bod:	Visible red laser line 6 mm
Zdroj světla:	Pulsed red laser diode
Vlnová délka:	670 nm
Třída laseru:	2
Indikace hrany:	LED yellow
Indikace napájení:	LED green
Potlačení falešných pulzů:	4 program options
Detekce mezery:	Yes
Nastavení citlivosti:	4 preset levels or level set by customer

Elektrické parametry

Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	230 mA
Výstupní obvod:	Push-pull
Délka výstupního pulsu:	0,3 ... 100 ms selectable
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes
Rozhraní:	Serial for ScaDiag software

Mechanické parametry

Šířka \| průměr:	30 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Die-cast zinc
Konektor (napájecí):	DIN 45322, 6 pin
Konektor (rozhraní):	DIN 45326, 8 pin
Materiál krycího skla:	Glass

Okolní podmínky

Pracovní teplota:	0 - +50 °C
Třída krytí:	IP 54

Nákresy

Výkresy

0594-SC10.png | stáhnout (png, 2025-07-11 19:27:31)

Diagram připojení

Zchn-5212.png | stáhnout (png, 2025-07-11 17:34:30)

Varování

Laserwarnung_2.png | stáhnout (png, 2025-07-11 20:18:47)

Ke stažení

Datový list

Data sheet – FLDM 170G1011/S42 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:27:34)
Data sheet – FLDM 170G1011/S42 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:27:34)
Data sheet – FLDM 170G1011/S42 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:27:34)

Manuál

Operating instruction – Scatec10 15 | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:33)
Operating instruction – Scatec10 15 | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:33)

Certifikáty/ osvědčení

DoC / CoC - Fxxx_170 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:28:33)

CAD

FLDM 170G1011/S42 / IGES | stáhnout (zip, 2025-04-28 17:47:06)
FLDM 170G1011/S42 / STEP | stáhnout (zip, 2025-07-11 17:00:30)
FLDM 170G1011/S42 / PARASOLIDS | stáhnout (zip, 2025-04-28 17:47:07)
ePlan macro - 10153175 | stáhnout (edz, 2023-09-20 09:49:52)

Software

Software – ScaDiag (Requires ScaDiag Kit) | stáhnout (zip, 2025-07-11 17:56:06)

Příslušenství

Obsahuje:Periferie Montážní příslušenství Konektory a propojovací konektory

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (1)	Produktová skupina	Skladová dostupnost
	ZCKIT-SCA.S10 - ScaDiag Connection-Kit with application software ScaDiag for parameterization and data recording of SCATEC sensors on the PC. Operating system: Windows XP/2000 or later. Obj. číslo: 10156490	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	10157472 - Mounting panel for sensors SCATEC Obj. číslo: 10157472 Materiál: Hliník	Montážní příslušenství	1 ks

Konektory a propojovací konektory

Další podobné produkty naleznete v kategorii: Kabely a konektory

Foto	Produkt (1) / Popis	Délka kabelu	Skladová dostupnost
	ESG 16DP1000G - Connector M16, 6 pin, straight, 10 m Obj. číslo: 10156266 Connecting cable for Connector type M16 10 m Shielded		na dotaz
