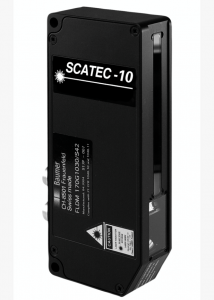

FLDM 170C1011/S42 - Copy counters - precision
- 0 … 90 mm
- pulsed red laser diode
- opto isolated
- 4 preset levels or level set by customer
- 50 °C
- IP 54
Objednací číslo: 10153178
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Měřicí vzdálenost Sd: | 0 - 90 mm |
| Optimální snímací vzdálenost: | 70 mm |
| Počítací rychlost: | < 3000000 Copies/h |
| Rychlost objektu: | < 5 m/sec |
| Vzdálenost od objektu: | > 1 mm |
| Citlivost: | Single sheet/edge thickness 0,1 mm |
| vstup sync.: | Yes |
| měřicí bod: | Visible red laser line 6 mm |
| Zdroj světla: | Pulsed red laser diode |
| Vlnová délka: | 670 nm |
| Třída laseru: | 2 |
| Indikace hrany: | LED yellow |
| Indikace napájení: | LED green |
| Potlačení falešných pulzů: | 4 program options |
| Detekce mezery: | Yes |
| Nastavení citlivosti: | 4 preset levels or level set by customer |
Elektrické parametry
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 230 mA |
| Výstupní obvod: | Opto isolated |
| Délka výstupního pulsu: | 0,3 ... 100 ms selectable |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
| Rozhraní: | Serial for ScaDiag software |
Mechanické parametry
| Šířka | průměr: | 30 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Die-cast zinc |
| Konektor (napájecí): | DIN 45322, 6 pin |
| Konektor (rozhraní): | DIN 45326, 8 pin |
| Materiál krycího skla: | Glass |
Okolní podmínky
| Pracovní teplota: | 0 - +50 °C |
| Třída krytí: | IP 54 |
Nákresy
Výkresy
- 0594-SC10.png | stáhnout (png, 2025-07-11 19:27:31)
Diagram připojení
- E-Zchn-0289-P.png | stáhnout (png, 2025-07-11 17:31:58)
Varování
- Laserwarnung_2.png | stáhnout (png, 2025-07-11 20:18:47)
Ke stažení
Datový list
Manuál
Certifikáty/ osvědčení
CAD
- FLDM 170C1011/S42 / IGES | stáhnout (zip, 2025-04-28 17:47:02)
- FLDM 170C1011/S42 / STEP | stáhnout (zip, 2025-07-11 17:00:29)
- FLDM 170C1011/S42 / PARASOLIDS | stáhnout (zip, 2025-04-28 17:47:03)
- ePlan macro - 10153178 | stáhnout (edz, 2023-09-20 09:49:52)
Software
- Software – ScaDiag (Requires ScaDiag Kit) | stáhnout (zip, 2025-07-11 17:56:06)
