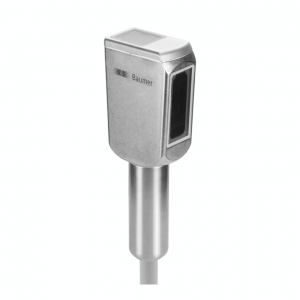

FHDH 14G6901 - Diffuse sensors with background suppression - hygiene
- background suppression
- 50 … 400 mm
- pulsed red LED
- push-pull
- Teach-in
- cable 4 pin, 2 m
- -30 … 60 °C
- IP 68/69K & proTect+
Objednací číslo: 11096607
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Background suppression |
| Speciální typ: | Hygienic design |
| Snímací vzdálenost: | 50 - 400 mm |
| Snímací rozsah Tb (při Tw max.): | 20 - 400 mm |
| Snímací rozsah Tb (při Tw min.): | 20 - 50 mm |
| Indikace napájení: | LED green |
| Výstupní indikátor: | LED red |
| Natavení vzdálenosti snímáni: | Teach-in |
| Schválení | Osvědčení: |
|
Zdroj světla
| Zdroj světla: | Pulsed red LED |
| Vlnová délka: | 660 nm |
Elektrické parametry
| Doba odezvy: | < 1.8 ms |
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 40 mA |
| Běžná spotřeba proudu: | 35 mA |
| Pokles napětí Vd: | <2 VDC |
| Výstupní funkce: | Light / dark operate |
| Výstupní obvod: | Push-pull |
| Výstupní proud: | 100 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 19.6 mm |
| Výška | Délka: | 52.2 mm |
| Hloubka: | 34.3 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Stainless steel 1.4404 (V4A) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Cable 4 pin, 2 m |
Okolní podmínky
| Třída krytí: | IP 68/69K & proTect+ |
| Pracovní teplota: | -30 - +60 °C |
| Skladovací teplota: | -30 - +70 °C |
Nákresy
Výkresy
- 2947-FxDH_14.png | stáhnout (png, 2025-07-11 19:59:25)
Diagram připojení
- Zchn-5753.png | stáhnout (png, 2025-07-11 17:40:02)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
Příslušenství
Periferie
Další podobné produkty naleznete v kategorii: Periferie
| Foto | Produkt (2) | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | ZTEST-ALL.ANALOG - Test unit for sensors analog & digital | Periferie | na dotaz |
 | ZTEST-ALL.DIGITAL - Test unit for sensors digital | Periferie | na dotaz |
Montážní příslušenství
Další podobné produkty naleznete v kategorii: Montážní příslušenství
| Foto | Produkt (1) / Popis | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | HI17-1H - Mounting for sensors in hygienic design Ø 17 mm
| Montážní příslušenství | 1 ks |
