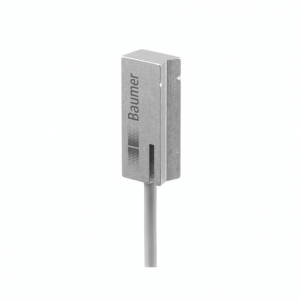

MFVM 08P1424/PL - Magnetic proximity switches
- magneto-resistive
- 60 mm
- PNP make function (NO)
- cable PUR, 2 m
- -25 … 75 °C
- IP 67
Objednací číslo: 11050334
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Magneto-resistive |
| Verze: | Full metal |
| Jmenovitá snímací vzdálenost Sn: | 60 mm |
| Výstupní indikátor: | LED red |
| Montážní typ: | Flush |
| Pracovní bod: | 2.5 mT |
| Hystereze: | 2 - 20 % of Sr |
| Opakovatelnost: | 1 % of Sr |
Elektrické parametry
| Spínací frekvence: | 5 kHz |
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 20 mA |
| Pokles napětí Vd: | <3 VDC |
| Výstupní proud: | 150 mA |
| Výstupní obvod: | PNP make function (NO) |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes, Vs to GND |
Mechanické parametry
| Konstrukce: | Rectangular |
| Rozměry: | 8 mm |
| Materiál pouzdra: | Aluminum |
| Délka pouzdra: | 30 mm |
| Způsoby připojení: | Cable PUR, 2 m |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 2651-MFVM_08xx424_L.png | stáhnout (png, 2025-07-11 16:27:29)
Diagram připojení
- Zchn-0437-C.png | stáhnout (png, 2025-07-11 17:34:07)
Ke stažení
Datový list
Certifikáty/ osvědčení
Další informace
CAD
Příslušenství
Periferie
Další podobné produkty naleznete v kategorii: Periferie
| Foto | Produkt (4) | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | ZMAGN-MAG.MMRH - Permanent magnet MMRH BA31X15 | Periferie | 2 ks |
 | ZMAGN-MAG.MMRN - Permanent magnet MMRN AA06X05 | Periferie | na dotaz |
 | ZPOWS-ALL.24V - Test unit for sensors | Periferie | na dotaz |
 | ZTEST-ALL.ANALOG - Test unit for sensors analog & digital | Periferie | na dotaz |
