Verifikátory čitelnosti 2D kódů REA VeriCube
Systémy pro ověřování maticových kódů REA VeriCube je nejmodernější zařízení pro ověřování maticových a čárových kódů, které lze použít ve všech průmyslových odvětvích. Systém REA VeriCube umožňuje rychle zjistit, jak zlepšit rychlost čtení testovaných kódů a optimalizovat kvalitu tisku kódů s využitím podrobných výsledků měření.
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Informace
Optická verifikace kódů při dodržení definovaných úhlů, vzdáleností a osvětlení umožňuje přesné a reprodukovatelné výsledky měření a vyhodnocení kvality. Verifikační systém je založen na vysoce přesném optickém modulu s kamerovým čipem CMOS a je navržen tak, aby během kontroly nedocházelo k ovlivňování okolním světlem.
Ať už vleže, vestoje nebo shora dolů, lze v optimální měřicí poloze bezkontaktně měřit prakticky jakýkoli zkušební vzorek.

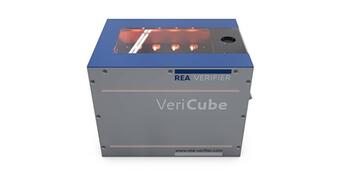

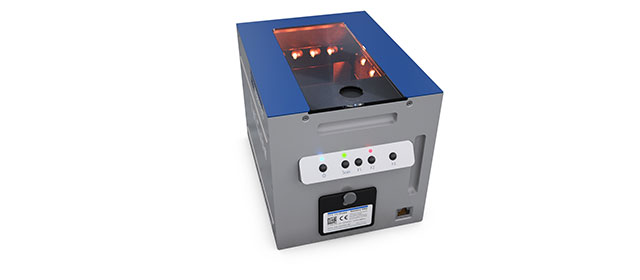

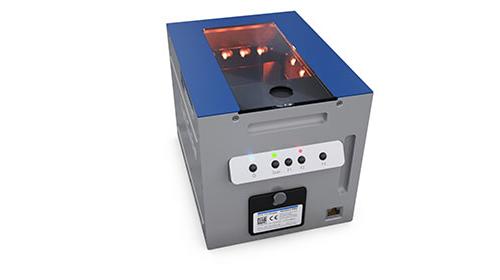

REA VeriCube
Univerzální stacionární zařízení pro ověřování 2D kódů
- Vysoce kvalitní hliníkové pouzdro, práškově lakované, lakované se skleněným krytem
- Snadno vyměnitelný skleněný kryt odolný proti poškrábání
- Různé možnosti osvětlení (UV, červené, bílé a infračervené)
- Kompaktní rozměry (200 x 150 x 150 mm)
Výhody
- Bezkontaktní měření pomocí kamery CMOS
- Snadná výměna kamerových modulů pro přizpůsobení různým velikostem kódů
- Volitelné osvětlení (červené nebo bílé světlo)
- Možnost měření kódů DPM (přímé značení dílů)
- Navrženo pro provoz ve třech polohách pro splnění různých požadavků na měření: do strany, ve svislé poloze a vzhůru nohama.
- Zatemněná měřicí komora pro zamezení vlivu okolního světla
- Ověření podle normy ISO/IEC 15415 pro tištěné maticové kódy
- Ověření podle normy ISO/IEC TR 29158 (dříve směrnice AIM DPM 2006) pro maticové kódy pro přímé značení dílů.
- Ověření podle ISO/IEC 15416 nebo ANSI X3.182 pro čárové kódy.
- Ověření v souladu se specifikacemi GS1
- Ověření datových struktur GS1-128
- Ověření volitelných parametrů pro optimalizaci tiskového procesu
- Vícejazyčné uživatelské rozhraní a přehledy
- Pro snadné použití lze nastavení uložit do profilů podle přání zákazníka pro rychlý výběr
- ISO/IEC 15418 / ANS MH10.8.2 analýza datové struktury
- Specifický výběr kódů pro splnění požadavků farmaceutického průmyslu
- Napájení přes síťový kabel (Power over Ethernet)Snadno odnímatelná a vyměnitelná průhledná krycí deska
- Síťově kompatibilní vyhodnocovací software pro PC TransWin 32 pro Windows (možnost použití více uživatelů)
- Volitelně k dispozici auditní stopa pro požadavky 21 CFR část 11 a CGMP
Příslušenství
Vhodný pro kontrolu čitelnosti kódů:
2D maticové kódy:
ISO/IEC 16022 Data Matrix
ISO/IEC 18004 QR-kód
ISO/IEC 24778 Aztécký kód
ISO/IEC 20830 Kód Han Xin
AIM ISS DotCode
ISO/IEC 15438 PDF417
ISO/IEC 24728 MicroPDF417
1D čárové kódy:
ISO/IEC 24723 Složený kód
ISO/IEC 15420 EAN/UPC (EAN-13, EAN-A, UPC-A, UPC-E a Add-On)
ISO/IEC 15417 Kódy 128
ISO/IEC 16388 Kody 39 (s PZN a Code 32)
ISO/IEC 16390 Prokládaný kód 2 z 5 včetně ITF-14
ISO/IEC 24724 GS1 DataBar
Volitelné kódy:
2/5 3 Bars, 2/5 5 Bars, 2/5 IATA, 2/5 Baggage, 2/5 DHL Express (Frachtpost-Code), Code39 Full ASCII, Code93, MSI, Plessey, Codabar Monarch (18), LAETUS Pharmacode, LAETUS Mini Pharma Code, Russian Crypto Code, China Drug Supervision Code, Japan CVS payment Code, UPU-S10 Postal Codes, DPD Parcel Service
Datové struktury a vlastnosti kódů:
Datové struktury GS1:
GS1 DataMatrix, GS1 QR-Code, GS1-128, GS1 Databar, GS1 Composite Code), Crypto Code (GS1 General Specifications).
Datové struktury ISO:
- ISO/IEC 15418 / ANSI MH10.8.2, ISO/IEC 15459 (část 1 až 8), ISO/IEC 15434 používané vydávajícími agenturami a sdruženími: AIAG, Odette, VDA, EDIFICE, HIBC, DOD, UPU, JEISA, JEITA, IFA ...).
- ISO 28219, ISO 22742, ISO 15394
- Podpora EFPIA a PPN pro farmaceutický průmysl (delegovaný akt EU 2016/161 a UDI/MDR 2017/745, 2017/746, DSCSA USA, Turecko a další, sladění s GUDID USA (UDI).
- Podpora DOD MilStd 130 IUID, AIT (německé ozbrojené síly).
- Nastavení kontroly číslic
- Nastavení kontroly velikosti
- Přizpůsobitelné ověření data
- Volitelná databáze (ověření čísla položky)
Vyhodnocení:
ISO/IEC 15416 pro čárové kódy, ISO/IEC 15415 pro 2D kódy.
ISO/IEC 29158 a SAE AS 9132 pro DPM
GB/T 14258 (čínský čárový kód), ANSI X3.182
Výrobce: REA Elektronik GmbH
Dostupnost: Na dotaz
Parametry
REA VeriCube
- Přesnost měření v souladu s normami ISO/IEC 15426-2 a ISO/IEC 15426-1
- Software TransWin32 pro systém Windows je součástí dodávky
- Červené světlo LED 660 nm nebo bílé světlo LED 4 000 °K
- Úhel osvětlení 45°, červené nebo bílé světlo
- Stavové LED diody pro skenování a volbu zdroje světla
- Napájení přes PoE (Power over Ethernet) Klávesový panel s tlačítky zapnutí/vypnutí, skenování a 3 přizpůsobitelnými funkčními tlačítky
- Překlopný panel kláves pro přizpůsobení preferované poloze měření
- Ethernetový port RJ45 pro komunikaci TCP/IP a napájení PoE
- Vyměnitelný modul kamery, rozlišení 2592 x 1944 pixelů
- Zaostření a clona kamery přednastavené z výroby
- Rozměry: 200 x 150 x 150 mm (š/l/h), s panelem kláves šířka 210 mm
- Hmotnost: 2 600 g
- Podporovány systémy Windows 10, Windows 8, Windows 7, 64 bitů
Varianty:
REA VeriCube Standard: Horní desky s otvory se závitem pro montáž svítidel
REA VeriCube Pharma: Horní desky bez otvorů se závitem
REA VeriCube Inline: Varianta s PLC pro integraci do strojů a zařízení
REA VeriCube DPM: Varianta pro přímé značení dílů s osvětlením DOME pro ověřování kódu na velmi lesklých površích
REA VeriCube DF: Varianta s difuzním osvětlením pro lesklé povrchy a složité 3D geometrie
REA VeriCube ILS: Varianta integrovaná do stroje pro inline odběr vzorků
