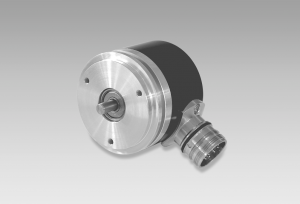

RTD 1 B14 Y 1

RTD 1 B14 Y 1
  • Robust resolver with solid shaft ø6 mm
  • Rotation speed max. 10000 rpm
  • Centering alignment ø50 mm
  • Mounting hole circle ø68 mm
  • Wide operating temperature range
  • Flange connector radial
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Počet pólů (v páru): 1 = 2 poles
Vstupní napětí Ui: 7 Vrms
Vstupní frekvence: ≤10 kHz
Maximální vstupní proud: ≤65 mA
Transformační poměr napětí: 0.5 ±5 %
Fázový posun: 0 ° ±10°
Maximální odchylka elektroniky: 10 Angular minutes
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø6 mm solid shaft
Ochrana EN 60529: IP 65
Provozní rychlost: ≤10000 rpm
Rozběhový točivý moment: ≤0.01 Nm (+20 °C)
Přípustné zatížení hřídele:
  • ≤20 N axial
  • ≤40 N radial
Materiál:
  • Housing: aluminium, black, powder-coated
  • Shaft: stainless steel
Pracovní teplota: -20...+100 °C
Odolnost:
  • EN 60068-2-6 Vibration 20 g, 60-2000 Hz
  • EN 60068-2-27 Shock 100 g, 11 ms
Přibližná hmotnost: 450 g
Připojení: Connector M23 type 2, 12-pin
