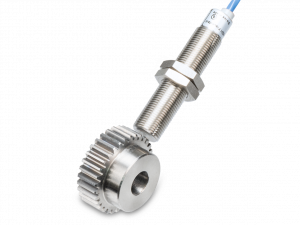

MHRM 12G5501 - Hall sensors
- Kabel PUR, 2 m
- Pracovní teplota -40 … 85 °C
Objednací číslo: 10147184
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ snímače: | Hall sensors |
| Maximální snímací vzdálenost: | <0.7 mm (module 1), <2.4 mm (module 3) |
| Modul zubu: | > module 1 |
| Šířka zubu: | > 6 mm |
| Materiál snímací plochy: | Ferromagnetic |
| Schválení | Osvědčení: |
|
Elektrické parametry
| Rozsah spínací frekvence: | 0 - 15 kHz |
| Rozsah napájecího napětí +Vs: | 8 - 28 VDC |
| Maximální spotřeba proudu (bez zátěže): | 20 mA |
| Výstup A: | Push-pull |
| Výstup B: | None |
| Výstupní proud: | 30 mA |
| Pokles napětí Vd: | <5 VDC (I = 15 mA) |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes, Vs to GND |
Mechanické parametry
| Konstrukce: | Cylindrical threaded |
| Materiál pouzdra: | Brass nickel plated |
| Rozměry: | 12 mm |
| Délka pouzdra: | 50 mm |
| Způsoby připojení: | Cable PUR, 2 m |
| Materiál aktivní části: | PBTP |
Okolní podmínky
| Pracovní teplota: | -40 - +85 °C |
| Třída krytí(snímací část): | IP 67 |
| Třída krytí(pouzdro): | IP 67 |
Nákresy
Výkresy
- 0281-MHRM_12Gxxxx.gif | stáhnout (gif, 2025-07-11 15:57:15)
Diagram připojení
- Zchn-5733.png | stáhnout (png, 2025-07-11 17:39:37)
