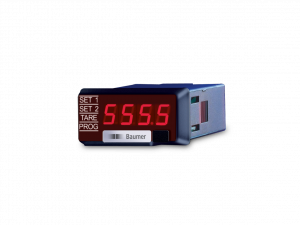

TA1220.014AX01

TA1220.014AX01
  • Input: NPN, PNP, Namur, TTL, 10…600 VAC
  • Reading as 1/s, 1/min, 1/h, programmable
  • Display range can be linearised
  • Frequency 0.01 Hz…7 kHz
  • Period duration measurement
  • LED display, 4-digits, programmable
  • DIN housing 48 x 24 mm
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 85...265 VAC
  • 100...300 VDC
Jmenovitá frekvence: 50 / 60 Hz
Spotřeba energie: 5 W
Napájení: 5 V, 8 V or 12 V programmable / 60 mA
Displej: LED, 7-segment display (with 60 unit stickers for front)
Barva displeje: 1 color - red
Počet číslic: 4-digits
Velikost číslic: 10 mm
Zobrazovací rozsah: 9999 ("OuE" to signal overflow)
Obnova zobrazení: 0.1 - 9.9 s (programmable)
Funkce: Digital display of frequency or speed
Programovatelné parametry:
  • Measuring units 1/h, 1/min, 1/s
  • Sensor logic
  • Decimal point
  • Sensor supply
  • Impulse evaluation
  • Relay outputs with time delay or hysteresis
Limity: 2
Princip měření: Period duration measurement
Vstupy:
  • NPN
  • PNP
  • Namur
  • TTL
  • Current 10...600 VAC
Čítací frekvence: 0.01 Hz...7 kHz (20 Hz if contact input)
Nastavení rozsahu: 1...9999
Uchovatelnost dat: >10 years in EEPROM
Analogový výstup: Without
Výstupní relé: 2 normally open contact
Splňující normu DIN EN 61010‑1: ISO 16750-2 (Electrical loads)
Vyzařované rušení dle: EN 61000-6-3
Odolnost proti rušení dle: EN 61000-6-2

Mechanické provedení

Okolní teplota: -10...+60 °C
Skladovací teplota: -25...+85 °C
Relativní vlhkost: 95 % non-condensing
Připojení: Spring-loaded terminal connector, detachable
Rozdělení vodičů:
  • 1 mm² (Grid 2.54)
  • 2.5 mm² (Grid 7.62)
Ochrana EN 60529: IP 65 (face)
Ovládání / klávesnice: 3 softkeys below bezel
Typ pouzdra: Built-in housing
Rozměry (Š x V x D):
  • 1/32 DIN
  • 48 x 24 x 136 mm
Montážní rozměr: 45 x 22.2 mm (+0.3)
Hloubka osazení: 125 mm
Montážní typ: Front panel installation by clip frame
Přibližná hmotnost: 100 g
Materiál: Housing: Polycarbonate, UL 94V-0
