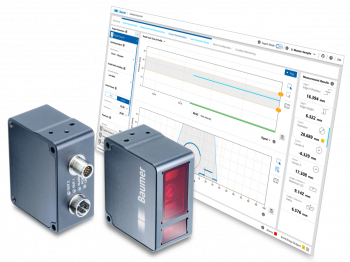

OXP200-R05C.004
- Výstup kalibrovaného 2D spektra bodů pro další externí zpracování na počítači
- Parametrizace senzorů prostřednictvím intuitivního webového rozhraní
- Bezplatná sada SDK s ukázkovým kódem
- Vstup enkodéru a triggeru
Objednací číslo: 11218604
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Measuring mode: Profile in x-z |
| Délka měřícího pásma: | 50 mm |
| Začátek měřícího rozsahu: | 100 mm |
| Pracovní rozsah (Sdc ... Sde): | 100 ... 150 mm |
| Optimální snímací vzdálenost: | 125 mm |
| Zorné pole (@Sdc ... Sde): | 48 mm ... 72 mm |
| Rozlišení X (@Sdc ... Sde): | 80 ... 120 µm |
| Počet profilů za sekundu: | 200 ... 800 Hz |
| Počet bodů na profil: | 580 pixel |
| Rozlišení Z (@Sdc ... Sde): | 8 ... 15 µm |
| Opakovatelnost v ose Z: | 4 µm |
| Chyba linearity v ose Z: | ± 0.1 % MR |
| Teplotní drift: | ± 0.04 %Sde/K |
Zdroj světla
| Třída laseru: | 2 |
| Vlnová délka laseru: | Red (660 nm) |
| Max. výkon laseru: | 21.2 mW |
| Velikost paprsku (v referenční vzdálenosti): |
|
Rozhraní a připojení
| Software: | Integrated Webserver for parametrisation |
| Rozhraní / výstupní obvod: | Fast Ethernet 100-MBit/s |
| Komunikační protokoly: | UDP, SDK (C#, C++, .NET, Python) |
Elektrické parametry
| Rozsah napájecího napětí +Vs: | 18 ... 30 VDC |
| Spínací výstup: | 1 x Alarm Output (Push Pull) |
| Napájení: |
|
| Napájení: | M12, 12-pin, A-coded, male |
| Ethernetové připojení: | M12 8-pol, X-coded, female |
| Vstupní rozhraní enkodéru: |
|
| Parametry triggerovacího vstupu: |
|
Mechanické parametry
| Materiál: | Case: Aluminium, Front Cover: Glass |
| Rozměry (Š x V x H): | 36 mm x 74 mm x 60 mm |
| Šířka: | 36 mm |
| Výška: | 74 mm |
| Hloubka: | 60 mm |
| Hmotnost: | 270 g |
Podmínky prostředí
| Okolní teplota: | 0 ... + 45 °C |
| Skladovací teplota: | - 10 ... + 60 °C |
| Okolní vlhkost: | 20 ... 85 % |
| Stupeň krytí (IEC 60529): | IP 65 |
| odolnost vůči vibracím: |
|
| Odolnost vůči nárazu: |
|
| Odolnost vůči okolnímu osvětlení: | < 25 kLux |
Prohlášení o shodě
| Prohlášení o shodě: |
|
Nákresy
Výkresy
Ke stažení
Datový list
Rychlý start
Manuál
CAD
- ePlan macro - 11218604 | stáhnout (edz, 2023-09-20 09:51:38)
Software
- OX-Line SDK (Software Development Kit) | stáhnout (zip, 2025-07-11 17:03:31)
