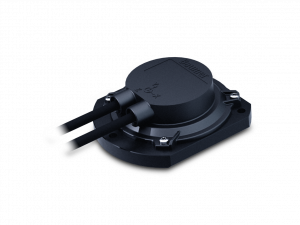

GIM600R - 2-dimensional

  • Designed for Mobile Maschines
  • Konstrukce vyhovující normě E1
  • Ochrana proti výpadkům zatížení
  • Třída ochrany až IP69K
  • Ochrana proti korozi CX (C5-M)
  • Connection cable / cable with M12 connector
  • Rozhraní CANopen® / SAE J1939
  • Redundant versions (2-channel architecture)
  • Použitelné až do PLd (ISO 13849)
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 8...36 VDC
Ochrana proti přepólování: Yes
Odolnost proti zkratu: Yes
Spotřeba (typicky):
  • 15 mA (24 VDC, w/o load)
  • 30 mA (24 VDC, w/o load, redundant)
Čas inicializace: ≤ 1 s after power on
Rozhraní:
  • CANopen®
  • SAE J1939
Měřící rozsah: ±90°
Rozlišení:
  • 1 - 0.001 ° CANopen®
  • 0.01 ° SAE J1939
Přesnost (+25 °C): Typ. ±0.1°
Typická opakovatelnost: 0.025 ° (+25 °C)
Maximální absolutní přesnost (horizontální):
  • ±0.24° (+25 °C)
  • ±0.41° (0-+50 °C)
  • (measuring range ±10°, see general information)
Maximální absolutní přesnost (vertikální):
  • ±0.47° (+25 °C)
  • ±0.86° (0-+50 °C)
  • (measuring range ±10°, see general information)
Cross-axis-sensitivity max. (+25 °C):
  • ±0.23° (2-dimensional horizontal)
  • ±0.47° (2-dimensional vertical)
  • Measuring range ±10°
Typ snímání: MEMS technology
Rychlost snímání: 1000 Hz (1 ms)
Limitní frekvence: 0.1...30 Hz, 2. order / low-pass filter
Výstupní signál | rozhraní: CAN-Bus compatible ISO 11898
Ochrana proti napěťovým špičkám:
  • ISO 16750-2 for 12 V/24 V systems
  • Pulse 5b (test criteria B)
Odolnost proti rušení dle:
  • EN 61000-6-2
  • ISO 7637-2*
  • ISO 7637-3*
  • ISO 11452-2*
  • ISO 11452-4*
  • ISO 11452-5*
  • EN 61000-4-2 (CD ±8 kV, AD ±15 kV)
  • * Severity level according to ECE R10 (Rev. 6 + Amd 02:2021-12)
Vyzařované rušení dle:
  • EN 61000-6-3
  • EN 61000-6-4
  • ISO 7637-2*
  • CISPR 25:2008 (30...1000 MHz)
  • * Severity level according to ECE R10 (Rev. 6 + Amd 02:2021-12)
MTTFd (ISO 13849):
  • High (>100 years)
  • Use in safety functions exclusively based on quick start guide, Application Note and MTTFd reliability prediction (request separately).
Programovatelné parametry:
  • Preset / zero position
  • Resolution
  • Limit frequency (low-pass filter)
  • Rotating direction
Testovací funkce:
  • Supply voltage monitoring
  • Temperature control
Schválení: UL approval / E217823

Mechanické provedení

Rozměry (Š x V x D): 72 x 24 x 64 mm
Ochrana EN 60529:
  • IP 66
  • IP 67
  • IP 68 (without connector)
  • IP 69K (without connector)
Materiál:
  • Housing: polyamide (glass fiber reinforced)
  • Base plate: metal
Ochrana proti korozi:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Pracovní teplota: -40...+85 °C (see general information)
Odolnost:
  • EN 60068-2-6
  • Vibration 30 g, 60-2000 Hz
  • EN 60068-2-27
  • Shock 200 g, 3 ms
  • EN 60068-2-64
  • Random vibration 10 grms, 20-1000 Hz
Změny v teplotě: EN 60068-2-14, -40-+85 °C
Přibližná hmotnost: 150 g
Připojení: Flylead connector M12, 5-pin, length 300 mm
