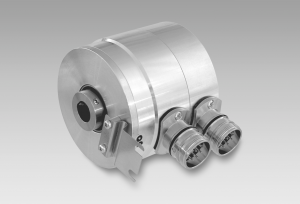

ITD 48 A 4 Y 2

ITD 48 A 4 Y 2

Základní shrnutí:

  • Redundant design
  • Encoder with blind hollow shaft ø10...16 mm
  • Max. 2048 pulses per revolution
  • Optical sensing method
  • Mounting by torque support
  • TTL or HTL output signals
  • Flange connector radial
Dostupnost: na dotaz

Poradím vám

Adam Šima
Produktový specialista
Baumer Motion Control

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±5 %
  • 8...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤100 mA
Pulzů na otáčku: 200 - 2048
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence: ≤120 kHz
Výstupní signál: A, B, N + inverted
Výstupní signál | rozhraní:
  • TTL linedriver (short-circuit proof)
  • HTL push-pull (short-circuit proof)
Odolnost proti rušení dle: DIN EN 61000-6-2
Vyzařované rušení dle: DIN EN 61000-6-3

Mechanické provedení

Rozměr (příruby): ø83 mm
Typ hřídele: ø10...16 mm (blind hollow shaft)
Montážní sada: 050
Stupeň krytí dle DIN EN 60529: IP 65
Provozní rychlost:
  • ≤8000 rpm
  • ≤5000 rpm IP 65 (>70 °C)
Rozběhový točivý moment: ≤0,01 Nm (+20 °C)
Materiál:
  • Housing: aluminium
  • Shaft: stainless steel
Pracovní teplota:
  • -20...+70 °C
  • -20...+100 °C
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • DIN EN 60068-2-6 Vibration 10 g, 55-2000 Hz
  • DIN EN 60068-2-27 Shock 100 g, 11 ms
Připojení: Connector M23 type 2, 12-pin
Přibližná hmotnost: 1000 g
