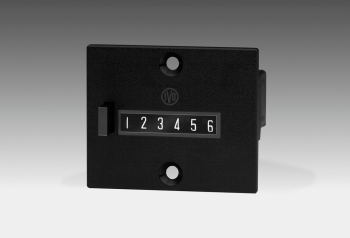

F 314

F 314
  • Čítač pulzů
  • Přidávání
  • Zobrazení 6 nebo 8 číslic
  • S resetovacím tlačítkem nebo bez něj
  • Čelní panel se šroubovým uchycením
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 24/110 VAC ±10 % (50/60 Hz)
  • 230 VAC +6/-10 % (50/60 Hz)
  • 24 VDC ±10 %
Zbytkové zvlnění: <48 %
Jmenovitá frekvence: 50 / 60 Hz
Spotřeba energie:
  • 2.2 W
  • VA
Pulzní poměr: 1:1
Životnost: 100 million impulses
Splňující normu DIN EN 61010‑1: ISO 16750-2 (Electrical loads)
Vyzařované rušení dle: EN 61000-6-4
Odolnost proti rušení dle: EN 61000-6-2

Mechanické provedení

Displej: White numbers on black
Počet číslic:
  • 6-digits with reset button
  • 8-digits without reset button
Velikost číslic: 4.5 mm
Režim čítání: 1 impulse = 1 count
Postupné spínání: Adding in 2 half steps
Měřící rozsah: 999 999 and 99 999 999
Způsob resetování: Manual by reset button
Okolní teplota: 0...+45 °C
Skladovací teplota: -20...+70 °C
Relativní vlhkost: 80 % non-condensing
Ochrana EN 60529: IP 41
Typ pouzdra: Built-in housing
Připojení: Soldering pins (flat)
Montážní typ: Front panel with 2 screws
Rozměry (Š x V x D): 60 x 50 x 61 mm
Montážní rozměr: 51 x 26 mm
Hloubka osazení: 77.5 mm
Přibližná hmotnost: 100 g
Materiál: Housing: Noryl PPO, black

Nákresy

Výkresy

  • F314-MZ-X-01.png - F 314
    F314-MZ-X-01.png | stáhnout (png, 2025-07-11 22:31:53)
  • F314-MZ-X-02.png - F 314
    F314-MZ-X-02.png | stáhnout (png, 2025-07-11 22:32:05)

Ke stažení

Datový list

Manuál

  • F 304, F 314, F 324, F 364 counter | stáhnout | zobrazit (DE/EN/FR/IT/ES, pdf, 2025-04-11 11:26:55)

Prohlášení o shodě
