CAM8.A4-11232574

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

M8, female, A-coded; 4-poles; PUR, shielded, 1000 cm, free cable end
Dragchain capable
Head A: IP65, IP67
Cable: good resistance against chemicals, flames and oils
Halogen free

Objednací číslo: 11232574
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Strana A

Hlava A: Připojení:	M8
Hlava A: Úhlový vývod:	90°
Hlava A: Pohlaví:	Female
Hlava A: Kódování:	A
Hlava A: Počet pólů:	4
Hlava A: LED:	No
Hlava A: Šířka:	AF9
Hlava A: Utahovací moment:	0.4 Nm
Hlava A: Vroubkovaná matice:	Zinc-pressure die casting, surface Ni
Hlava A: Barva:	Black
Hlava A: Materiál těsnění:	FKM
Označovací strana A:	Yes
Head A: Contact layout pin 1:	BN
Head A: Contact layout pin 2:	WH
Head A: Contact layout pin 3:	BU
Head A: Contact layout pin 4:	BK

Strana B

Hlava B: Připojení:	Open-ended wires
Označovací strana B:	Yes

Kabely

Délka kabelu:	1000 cm
Tolerance délky:	± 15 cm
Délka odizolování:	20 mm
Stíněný:	Yes
Struktura vodičů:	42 × 0.1 mm
Vnější plášť: Materiál:	PUR
Vnější plášť: Barva:	Black
Průměr kabelu:	5.3 mm ± 5%
Průřez vodičů:	0.34 mm²
Kabel bez halogenů:	Yes

Kabel

Vnější plášť: Tvrdost (Shore):	90 ± 5 A
Kabel: Rozsah teplot:	- 25 ...+ 80 °C
Kabel: teplotní rozsah:	- 40 ...+ 80 °C
Provozní napětí:	30 V AC/DC
Stíněný:	Yes
Stínění: Pokrytí:	approx. 80 %
Ohýbací rádius (pevná instalace):	26.5 mm
Počet vodičů:	4
Počet a průměr vodičů:	4x0.34
Tolerance délky:	± 15 cm
Délka kabelu:	1000 cm
Akcelerace:	max. 5 m/s²
Ohýbací rádius (pevná instalace):	min. 5 × outer diameter
Torzní rychlost:	max. 35 cycles/min
Ohýbací rádius (pohyblivá instalace):	min. 10 × outer diameter
Hmotnost kabelu:	approx. 50.6 g/m
Struktura vodičů:	42 × 0.1 mm
Průměr kabelu:	5.3 mm ± 5%
Vodič: Materiál:	Copper, bare
Vnější plášť: Materiál:	PUR
Izolace: Materiál:	PP
Stínění: Materiál:	Copper, tinned
Počet ohybových cyklů (C drážka:	approx. 5000000 Cycles
Jmenovité napětí:	300 V
Počet torzních cyklů:	approx. 2000000 Cycles
Paired stranding:	No
Průměr jednoho vodiče:	0.1 mm
Kabel: Zkušební napětí:	2 kV AC core-core ; 2 kV AC core-shield
Torzní napětí v °:	± 30 °/m
Total stranding:	4 wires strand
Rychlost (C-drážka):	max. 3.3 m/s
Dráha projíždění (horizontálně):	max. 5 m
Průřez vodičů:	0.34 mm²
Zpracování vodičů:	No
Průměr vodiče včetně izolace:	1.25 mm ± 5%
Vnější plášť: Barva:	Black

Elektrické parametry

Pracovní napětí:	max. 50 V AC / 60 V DC
Provozní napětí:	30 V AC/DC
Jmenovité napětí:	300 V
Odpor kontaktů:	max. 30 mOhm
Provozní proud na kontakt:	max. 4 A

Mechanické parametry

Hlava A: Stupeň ochrany:	IP65, IP67
Ohýbací rádius (pohyblivá instalace):	min. 10 × outer diameter
Ohýbací rádius (pevná instalace):	min. 5 × outer diameter
Počet ohybových cyklů (C drážka:	approx. 5000000 Cycles
Torzní rychlost:	max. 35 cycles/min
Torzní napětí v °:	± 30 °/m
Počet torzních cyklů:	approx. 2000000 Cycles
Akcelerace:	max. 5 m/s²
Rychlost (C-drážka):	max. 3.3 m/s

Podmínky prostředí

Rozsah teplot:	- 25 ...+ 80 °C
Rozsah teplot (fixní instalace):	- 25 ...+ 85 °C
Kabel: teplotní rozsah:	- 40 ...+ 80 °C
Možná pohyblivá instalace:	Yes
Hlava A: Chemická odolnost:	No
Hlava A: Ohňuvzdornost:	HB (UL 94)
Hlava A: Odolnost vůči olejům:	ASTM 1 oil, mineral oils, limited to hydraulic oils
Hlava A: odolnost vůči kyselinám:	No
Kabel: Chemická odolnost:	Good (DIN EN 60811-404)
Kabel: ohňuvzdorný:	Conform UL 1581 §1090 (H), CSA FT2, IEC 60332-2-2
Kabel: odolnost vůči olejům:	Good (DIN EN 60811-404)
Kabel: bez silikonu:	Yes
Odolnost vůči UV záření:	Yes

Komerční data

Eclass:

27060311

Nákresy

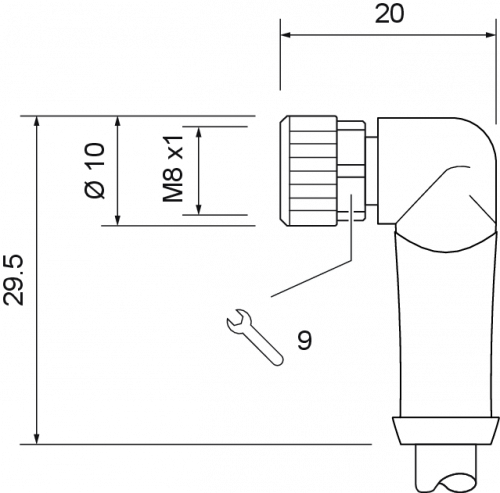

Strana A: Nákres

var-M8-Fs-50133389-GDNI-SW9.psd | stáhnout (psd, 2025-07-12 03:55:32)

Strana A: Kódování

M8-FuA-T-angular0°.psd | stáhnout (psd, 2025-07-12 04:04:55)

Strana B: Nákres

var-oe-4p-20-20-0.psd | stáhnout (psd, 2025-07-12 03:53:24)

Diagram připojení

IMG1909_Original.png | stáhnout (png, 2025-07-12 03:47:46)

Výkresy

Zchn-7285.psd | stáhnout (psd, 2025-07-12 03:50:49)

Ke stažení

Datový list

Data sheet – CAM8.A4-11232574 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:24:08)
Data sheet – CAM8.A4-11232574 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:24:08)

Certifikáty/ osvědčení

Baumer_CAM_ML_DoC_81367975_.pdf | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/IT/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK/TH, pdf, 2025-04-11 11:23:08)
Baumer_ESG_CAM_UL-E315836_EN_CoC_81366493.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:35)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Příslušenství

Obsahuje:Momentový klíč

Momentový klíč

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	CAM8.W9-11238647 Wrench M8, AF 9		na dotaz
