Hledáte spolehlivý a velmi přesný způsob měření náklonu i v náročných venkovních podmínkách? Upřednostňujete flexibilní a dlouhodobě bezúdržbová řešení?
Seznamte se s novými robustními snímači náklonu GIM140R a GIM500R od Baumeru.
Spolehlivé měření náklonu za každého počasí
V posledních letech klademe na zařízení kolem nás stále větší požadavky. Výjimku netvoří ani potřeba znát přesný úhel náklonu zařízení.
Snímače náklonu Baumer GIM140R a GIM500R jsou nedílnou součástí mnoha různých technických zařízení a často fungují jako důležité kontrolní prvky, které dohlížejí na jejich bezpečný a bezproblémový chod. Snímače měří odchylku od vodorovné anebo svislé polohy a průběžně odesílají informaci o aktuální poloze do řídícího systému.
1-osé snímače náklonu Baumer.
2-osé snímače náklonu Baumer.
Snímače Baumer GIM140R jsou ideální pro měření náklonu v prostorově omezených instalacích
Odolné
Kompaktní provedení pouzdra s vysokou odolností vůči vlhkosti, povrchem opatřeným ochrannou antikorozní vrstvou s širokým teplotním rozsahem a pečlivě zapouzdřenou elektronikou s integrovanými snímacími prvky MEMS, zajišťují odolnost vůči prakticky všem nepříznivým vnějším vlivům.
Prostorově nenáročné
Robustní, extrémně ploché hliníkové pouzdro s instalační hloubkou pouhých 14 mm, umožňuje široké využití této nové řady snímačů v prostorově omezených instalacích.
Přesné a spolehlivé
Vysoká absolutní přesností měření (až do ± 0,4˚) a možnost zvolit redundantní systém snímání, zvyšují spolehlivost provozu a bezpečnost ovládání.

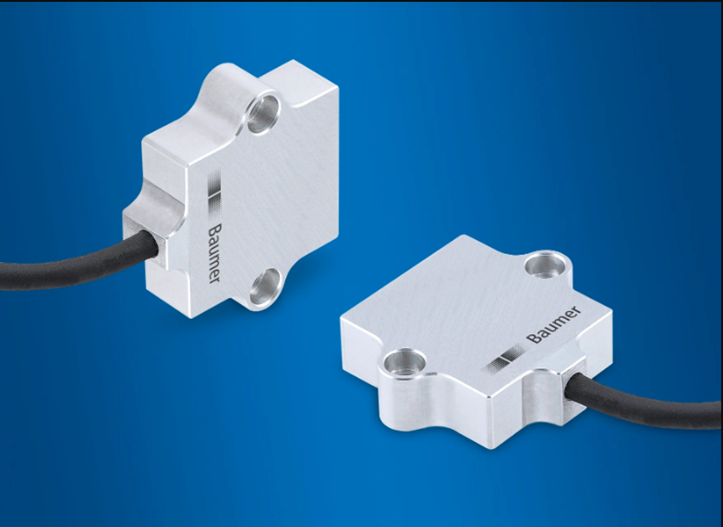

Snímače náklonu Baumer GIM140R pro prostorově omezené aplikace.
MEMS technologie
Snímače náklonu Baumer využívají senzorové prvky založené na kapacitní technologii MEMS (mikroelektromechanické prvky). Kapacitní snímací prvky MEMS ve srovnání s alternativními technologiemi nabízí výrazně menší velikost, čímž zajišťují kompaktnější provedení pouzdra. Bezkontaktní princip prvků zajišťuje minimální opotřebení a s tím spojené výrazné snížení nákladů, jakož i vysokou spolehlivost v náročných podmínkách.
Snímače náklonu Baumer GIM500R jsou ideální pro sofistikovaná řešení se sběrnicovým rozhraním
Extrémně přesné
Tyto snímače vynikají mimořádně vysokou přesností až ± 0,1˚, která umožňuje precizní polohování a absolutní spolehlivost.
Vysoká spolehlivost i v náročných podmínkách
Robustní design s vlastnostmi elektromagnetické kompatibility (EMC), vysokou odolností proti rázům a vibracím až 200 g, respektive 20g, širokým teplotním rozsahem od -40 do +85° C, krytím IP 69K a antikorozní vrstvou třídy C5-M je zvláště vhodný do nejnáročnějších podmínek, například u venkovních aplikací. Integrovaný firmware vyhovující normě EN13849 splňuje nejvyšší požadavky na spolehlivost, což umožňuje použití standardních dílů ve funkčních bezpečnostních systémech až do řídící úrovně (PLd).
Flexibilita připojení
Kromě klasického analogového rozhraní nabízí řada GIM500R i provedení s CANopen nebo SAE J1939.

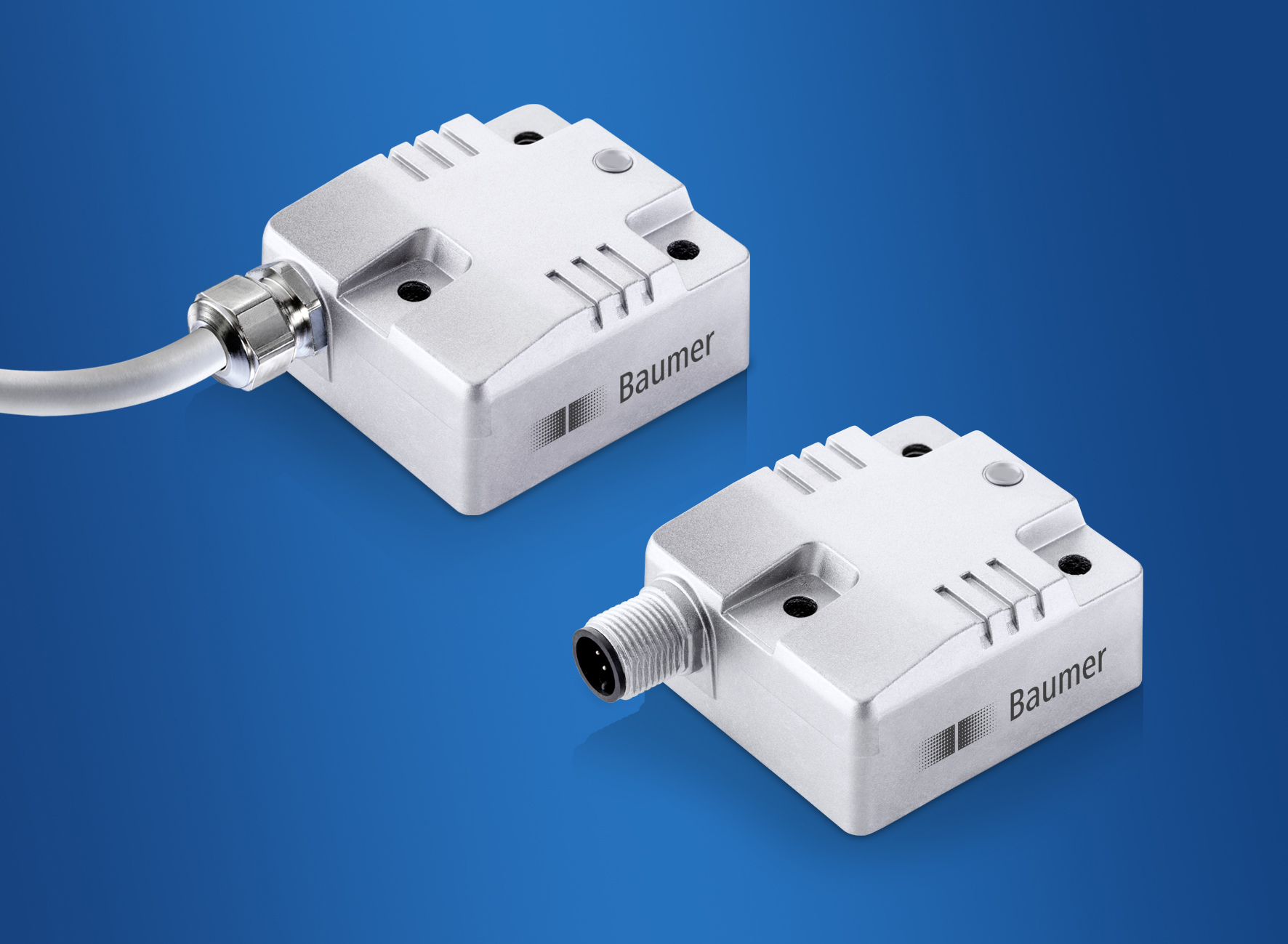

Snímače náklonu Baumer GIM500R k dispozici s různým komunikačním rozhraním.
Přehled hlavních benefitů, které nová řada snímačů Baumer nabízí:
- snadná montáž a instalace do zařízení s limitovaným prostorem
- přesné polohování díky vysoké přesnosti měření až do ± 0,1°
- bezúdržbový provoz
- rozšířený teplotní rozsah –40 ... +85 °C
- vysoká odolnost proti rázům a vibracím do 200 g/20 g
- stupeň ochrany až do IP 69K
- odolný vůči korozi (C5-M)
- spolehlivá komunikační rozhraní (sběrnicovým rozhraním SAEJ1939 a CANopen, nebo s analogový výstup 4 ... 20 mA, 0 ... 5 V, 0,5 ... 4 ,. V a 0 ... 10 V)
- vysoká flexibilita připojení - volitelně s jedním nebo dvěma konektory M12 (CAN-in, CAN-out), kabelovým výstupem nebo kabel s konektorem "DEUTSCH" (pro aplikace v automobilovém průmyslu)
- možnost integrace v rámci bezpečnostních funkcí až do řídící úrovně (PLd, dle ISO 13849)
Příklady aplikačního využití
Snímače náklonu lze využít pro snadná a spolehlivá úhlová měření při manipulaci jeřábů, zvedáků, průmyslových vozíků, stavebních a zemědělských strojů, při nastavování polohy solárních energetických systémů apod.

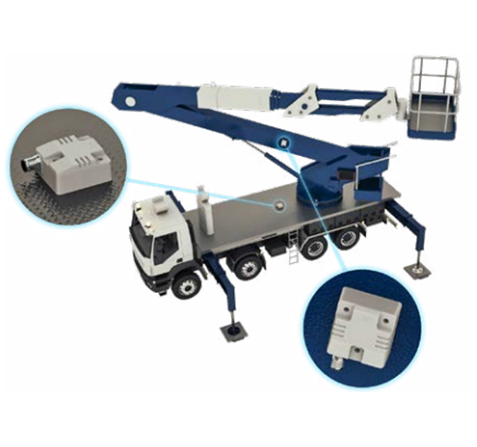

Zajištění stability a kontrola polohovacích částí.

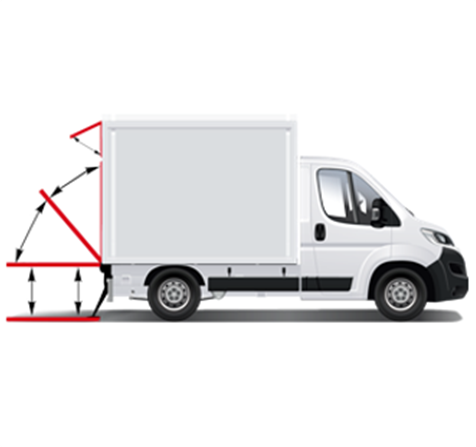

Kontrola polohy vyklápěcích částí.

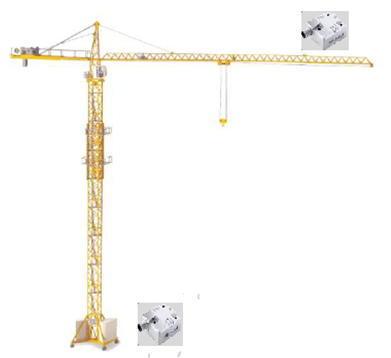

Měření náklonu pro zajištění maximální stability.

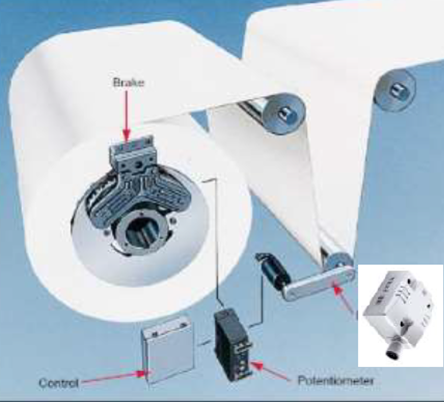

Kontrola nastavení optimálního napnutí materiálu při průchodu strojem.
