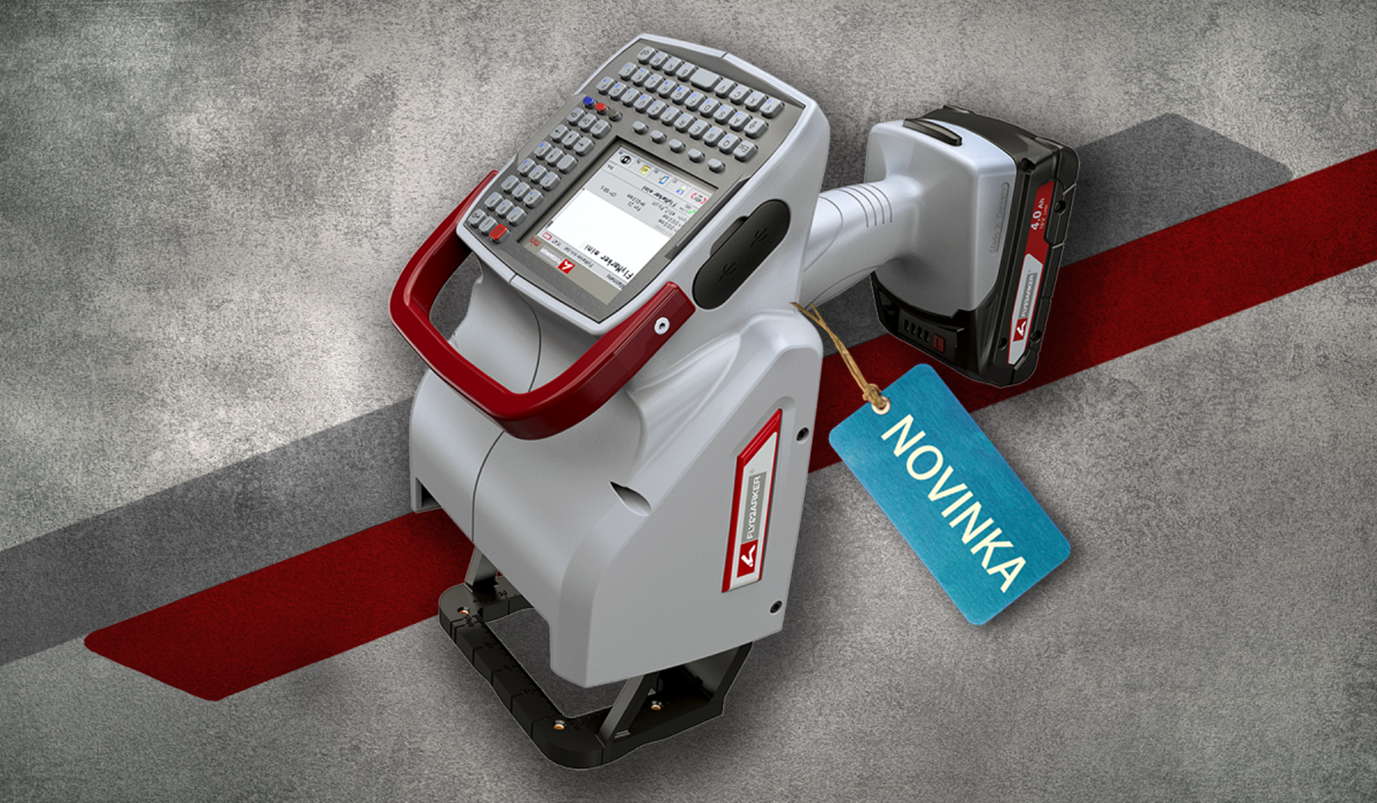

Nový FlyMarker® mini 85/45 plus s rozšířeným značicím polem 85 x 45 mm

Nový FlyMarker® mini 85/45 plus s rozšířeným značicím polem 85 x 45 mm

Renomovaný německý výrobce mechanických značících zařízení, firma Markator, uvádí na trh novou verzi z řady osvědčených ručních značicích zařízení FlyMarker® mini. Je to model FlyMarker® mini 85/45 plus s rozšířenou značicí plochou.

Ke stávajícím modelům

FlyMarker® mini 65/30 ....... značicí pole 65 x 30 mm

FlyMarker® mini 120/45 ..... značicí pole 120 x 45 mm

společnost Markator doplňuje model střední velikosti, který stejně jako další modely této řady umožní značení téměř všech materiálů - od plastů až po tvrzenou ocel.

FlyMarker® mini 85/45 plus

GFX | markator_rucni_znaceni | Popis_FlyMarker_Mini_85_45.png

Precizní značení textů, kódů nebo firemních log

  • vysoká značicí rychlost
  • vynikající čitelnost jak vyznačených znaků, tak kódů, díky preciznímu a robustnímu vedení jehly
  • značení alfanumerických znaků
  • značení DMC kódů (DataMatrix)
  • značení individuálního loga podle grafické předlohy ve formátu dwg, dxf
  • značení běžně využívaných symbolů CE atd.

Značení loga (volitelně).
Značení loga (volitelně).
Značení DataMatrix kódu (volitelně).
Značení DataMatrix kódu (volitelně).
Extra hluboké značení čitelné i po přelakování.
Extra hluboké značení čitelné i po přelakování.
Značení válcových dílů.
Značení válcových dílů.

Hlavní přednosti mechanického provedení:

  • CNC lineární vedení v ose X a Y zajišťuje velmi přesné polohování značicí hlavy v prostoru značicího pole.
  • Díky tomuto principu je jehla v celém značicím poli orientována kolmo k opěrné ploše, což výrazně zlepšuje výsledky značení zejména na oblých dílech.
  • Robustní kuličková lineární vedení poskytují dlouhodobou životnost a vysokou opakovatelnost polohy bodu, což je důležité především při značení Datamatrix kódů (DMC).
  • Vysoká přesnost umístění každého bodu dává možnost opakovaného značení pro dosažení větší hloubky a to bez ztráty čitelnosti.
  • Volitelně dodávaný extra silný magnet zaručuje přibližně 2x hlubší značení v porovnání se standardním magnetem, což umožní velmi dobrou čitelnost značení i po přelakování.

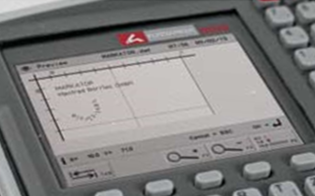

Přehledný displej, na který vidíte i během značení.
Přehledný displej, na který vidíte i během značení.

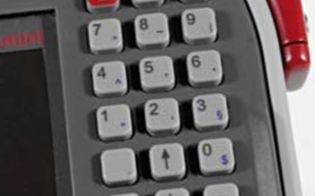

Odolná klávesnice včetně numerických znaků.
Odolná klávesnice včetně numerických znaků.

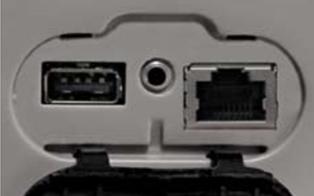

Integrované USB rozhraní s ochranným krytem.
Integrované USB rozhraní s ochranným krytem.

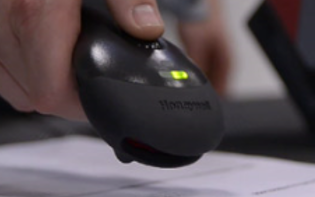

Čtečka kódů, kterou lze připojit přes USB.
Čtečka kódů, kterou lze připojit přes USB.

Mysleli jsme na všechno

  • Ovládací prostředí v českém jazyce.
  • Integrovaná klávesnice (včetně numerických znaků).
  • Rozměrný LCD displej umožňuje přípravu značicích úloh a také zobrazení skutečné polohy značení v rámci značicího pole, včetně možnosti rychlého posunu a otáčení značených textů.
  • Rozsáhlá vnitřní paměť pro možnost přímého uložení až několik tisíc značicích úloh přímo v zařízení včetně parametrů značení.
  • Možnost rychlého vyvolání již dříve používaných a připravených značících souborů z paměti zařízení zjednoduší práci s opakujícími se značicími úlohami.
  • K dispozici je možnost přenášení značících souborů připravených na PC v programu XL Control do zařízení FlyMarker® mini prostřednictvím USB rozhraní.
  • Vytvořené značicí soubory je možné sdílet mezi několika značícími zařízeními FlyMarker® mini prostřednictvím USB rozhraní.
  • Možnost připojení externí čtečky kódů prostřednictvím USB.

Integrovaná čtečka kódů

  • Přímé načtení čarových, QR a dalších 1 a 2D kódů do paměti zařízení FlyMarker® mini.
  • Kódy mohou obsahovat jak vlastní data, tak i parametry značení (výška znaků, řádkování, atd.).
  • Výhodou je zkrácení manipulačních časů při značení menších sérií.
  • Je vyloučena chyba operátora při manuálním opisování značených údajů z průvodní dokumentace.

Nový FlyMarker® mini 85/45 plus s integrovanou čtečkou kódů.
Nový FlyMarker® mini 85/45 plus s integrovanou čtečkou kódů.

Integrované laserové ukazovátko

  • Kontrola výchozí pozice pro značení před vyznačením, zabrání chybnému umístění značení a tím i riziku znehodnocení značeného dílu.
  • Simulace značení pohybem laserového ukazovátka dává možnost kontrolovat celou značicí plochu před definitivním vyznačením a tím zabránit nepřesnému umístění celého značeného textu na značeném dílu.

Sedne do ruky

  • Díky ergonomickému designu a nízké hmotnosti (jen 3,1 kg včetně baterie) výborně sedí v ruce a obsluhu zbytečně nezatěžuje.
  • Další rukojeť na čelní straně zařízení dává možnost pevného a jednoznačného uchopení oběma rukama, tím bude mít operátor možnost ještě pohodlnějšího a přesnějšího umístění značení na označovaných dílech.
  • Akumulátorový provoz odstraňuje nevýhody překážejících přívodních kabelů, se kterými se potýkají obdobná zařízení tvořená značicí hlavou, která je kabely spojena s řídící jednotkou.
  • Neomezená mobilita akumulátorového provedení dává prostor značit rozměrné a těžko manipulovatelní díly nebo značit i ve venkovních prostorách.

Sedne i do stojanu

  • Zařízení FlyMarker® mini je možné doplnit stojanem pro stolní provoz.
  • Pro uchycení do stojanu není nutné žádné speciální nářadí ani složité přizpůsobení zařízení FlyMarker® mini pro tento druh porovozu.
  • S touto pomůckou označíte i drobné díly s nedostatečnou opěrnou plochou pro ruční značení.
  • Robustní základní deska stojanu, vybavená T-drážkami, dává možnost jednoduše a pevně umístit vlastní přípravky, stabilizující polohu tvarových značených dílů.

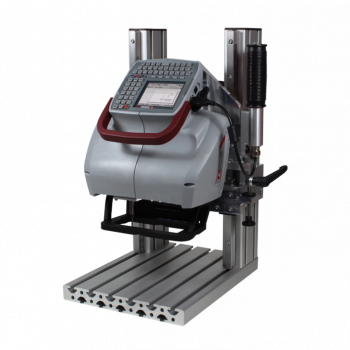

FlyMarker® mini 85/45 plus upevněný do stojanu.
FlyMarker® mini 85/45 plus upevněný do stojanu.

Vyberte si typ přesně podle vašich potřeb

Každý ocení něco jiného, a proto jsme vytvořili několik variant zařízení. Kromě standardního provedení můžete vybírat ještě z dalších typů, které se navzájem liší konstrukčním provedením:

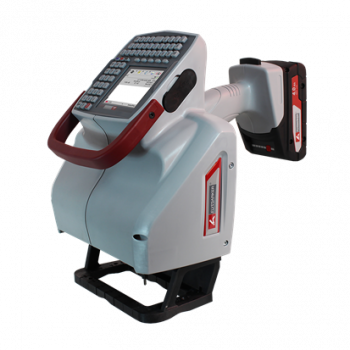

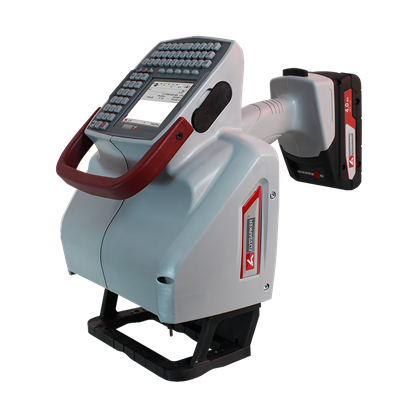

Standardní provedení.
Standardní provedení.

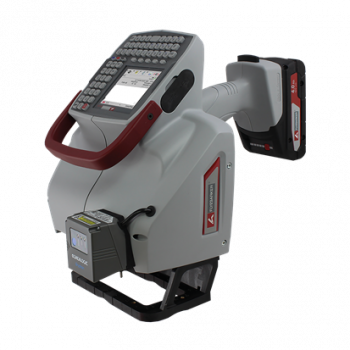

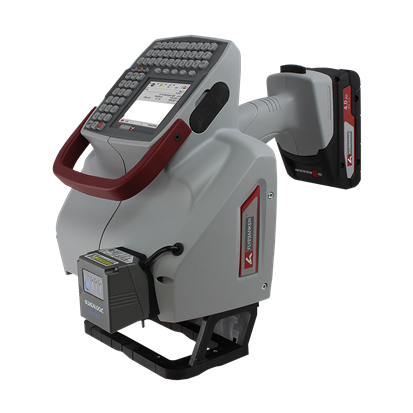

Provedení s integrovanou čtečkou čarových kódů.
Provedení s integrovanou čtečkou čarových kódů.

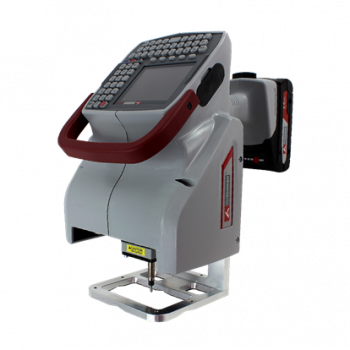

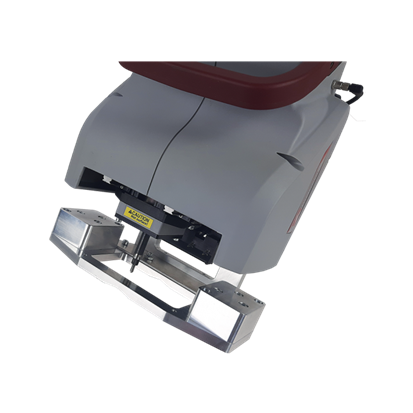

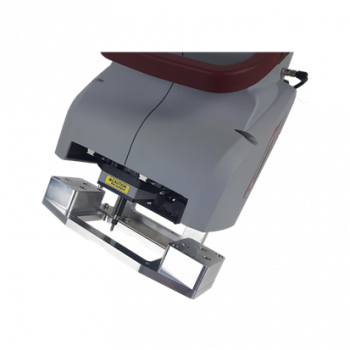

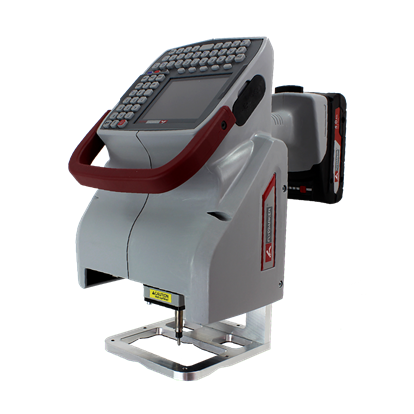

Provedení s výškově nastavitelnou a odnímatelnou hliníkovou přírubou.
Provedení s výškově nastavitelnou a odnímatelnou hliníkovou přírubou.
S elektromagnetickou deskou.
S elektromagnetickou deskou.

Excelentní poměr cena-výkon

Kvalitní zpracování, výborná ergonomie, snadné ovládání, variabilita provedení, rychlé a hlavně precizní značicí schopnosti jsou hlavními výhodami značicích přístrojů FlyMarker®mini.

Technická podpora

Pokud požadujete

  • další technické informace a podrobnosti
  • označení vzorků
  • možnost vyzkoušení zařízení na našem pracovišti v Brně
  • výjezd našeho obchodního zástupce a test přímo ve Vašem provozu
  • zpracování nezávazné cenové nabídky

 neváhejte mě kontaktovat. Rád vám pomohu.
