Razníky a číslovačky

Razníky a číslovačky

Rychlé označování malých sérií číslováním a neměnícími se texty.

Tam, kde je potřeba vysoký výkon na malém prostoru, je použití kompaktních pružinových značicích zařízení tou správnou volbou. Pouze jeden mechanismus je potřeba k pohybu značicího zařízení ke značenému dílu. Nedochází k žádným zpětným rázům. Je zaručena konstantní síla úderu.

Naše razidla jsou vyrobena ze speciální, vysoce kvalitní, tvrzené oceli. Mohou být použita jak v ručních zařízeních, tak jako ruční razidla, případně jako razidla integrovaná do strojů pomocí úchytných čepů


Výrobce: MARKATOR Manfred Borries GmbH

Poradím vám

Martin Hronec
Martin Hronec
Vedoucí oddělení mechanického značení
MARKATOR
Informace
Foto
Ke stažení
Podpora
Podobné produkty

Informace

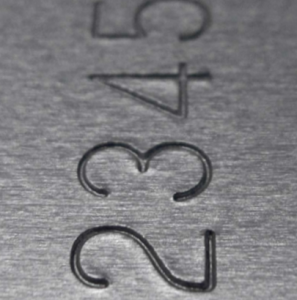

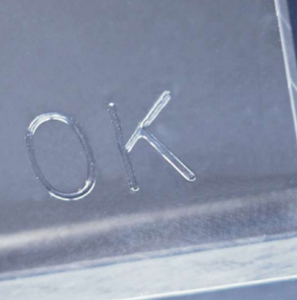

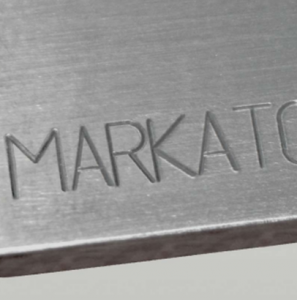

Značení ražením

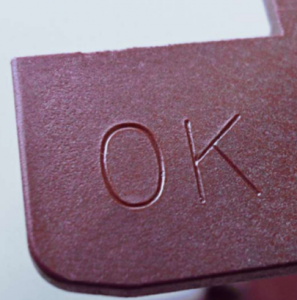

MARKATOR® nabízí několik řešení pro konvenční značení obrobků - od ručních razidel s vlastním firemním logem nebo jednoduché standardní značicí zařízení s nástroji. Razníky, číselníky a značicí zařízení nabízejí mnoho možností pro označování všech výrobků.

Konvenční značicí systémy značky MARKATOR® jsou vhodné zejména pro rychlé značení malých sérií polotovarů nebo výrobků číslováním nebo neměnícími se texty a to i extrémně hluboko.

Naše značicí systémy jsou vyrobeny výhradně z prvotřídních materiálů a odolávají extrémnímu použití. Razítka jsou vyrobena ze speciálně tvrzené razicí oceli a jsou vhodné pro značení ražbou i lisováním.

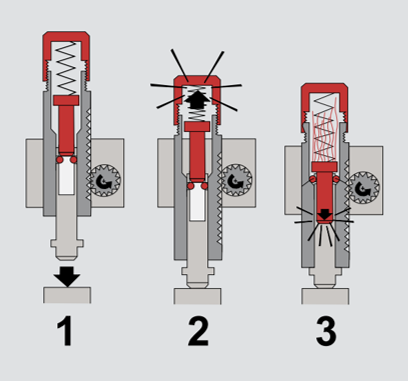

Princip

1. FÁZE PŘIBLIŽOVÁNÍ: Již při návratu se stroj automaticky připraví na následující náraz.

2. Fáze STLAČENÍ : Obrobek se automaticky zafixuje. Není nutné žádné upínací zařízení. Proces stlačování začíná prvním kontaktem s obrobkem a díky tomu se žádný náraz nikam neposune. Konstantní síly úderu lze dosáhnout i při označování obrobků různých výšek.

3. FÁZE ÚDER: Úderový kolík se zablokuje bezprostředně po úderu a nevznikne žádný zpětný ráz. Lze tak zaručit konstantní sílu úderu.

Značicí důlčík

Tento kompaktní značicí nástroj není o moc větší než propiska. S průměrem 17mm se jedná o velmi efektivní a lehký nástroj pro značení různých dílů bez použití kladiva. Jeho použití je rychlé a velmi jednoduché. Síla úderu je plynule nastavitelná až do 500N.

Primárně je dodáván s nástrojem pro důlčíkování. K dispozici je však celá řada znaků, jež se dají během okamžiku zaměnit. Jedná se o velmi rychlé a efektivní ruční značení.



Manuální a pneumatické stolní zařízení

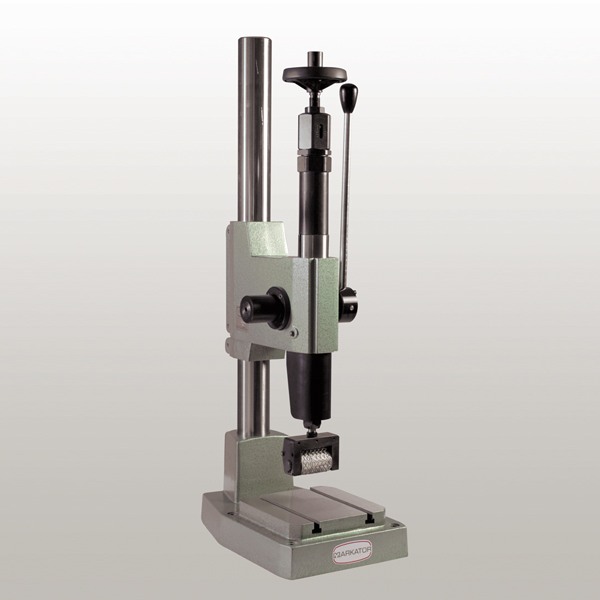

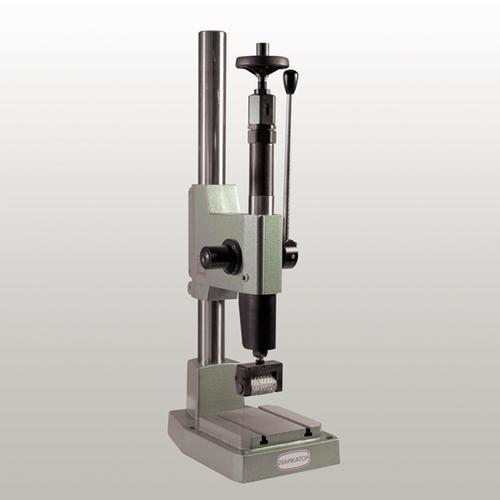

Manuální stolní zařízení

Rukou uchopíme rukojeť. Plynulým pohybem přemístíme značicí zařízení ke značenému materiálu. V okamžiku dotyku se jeho pohyb zastaví a veškerá další energie je akumulována do pružiny uvnitř. V jistém okamžiku dojde k uvolnění celé této energie a k vyznačení daného znaku. Po uvolnění rukojetě je zařízení připraveno k dalšímu úderu.

Pneumatická stolní zařízení

Princip činnosti je stejný jako u manuálních zařízení, pouze s tím rozdílem, že pohyb a stlačení pružiny vykonává pneumatický píst. Zajišťuje pohyb k a od značeného materiálu. Pro zajištění bezpečnosti je k dispozici verze pro dvouruční ovládání.

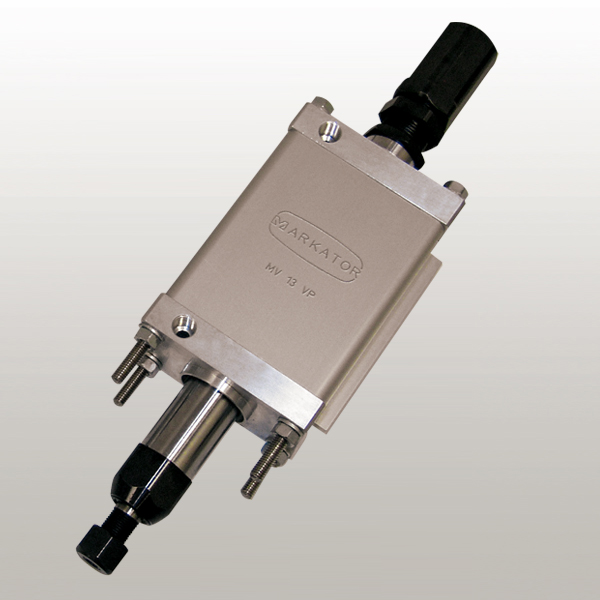

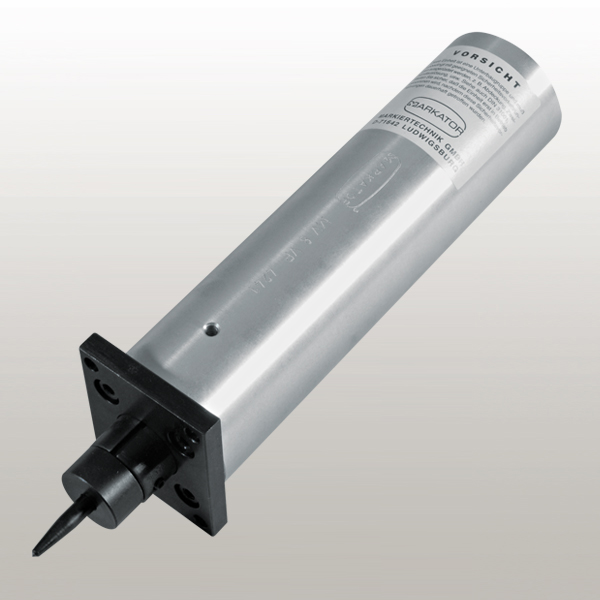

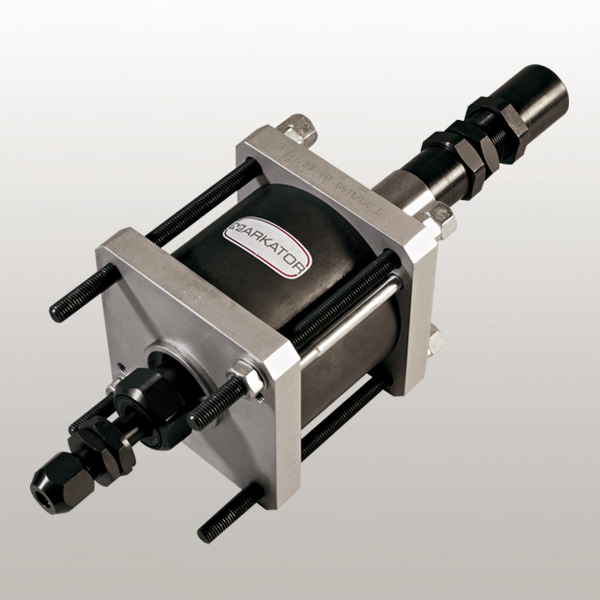

Pneumatické jednotky pro integraci

U těchto kompaktních zařízení je pružinový úderník integrován přímo do pneumatického válce, který zajišťuje pohyb ke značenému materiálu a zpět. K dispozici je i indikace stavu pomocí bezkontaktního snímače polohy.

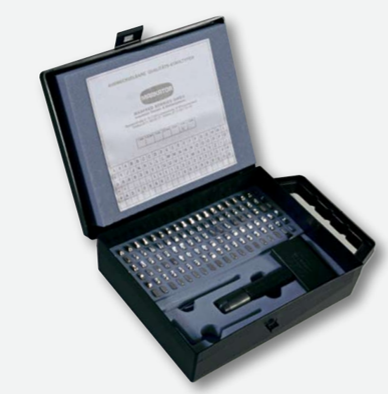

Ocelové razníky

Vysoce kvalitní razníky MARKATOR® jsou vhodné pro jednoduché značení dílů. Jakýkoliv znak, kombinace znaků a čísel nebo jen samostatná čísla mohou být vložena do držáku razníků. Velkou výhodou razníků MARKATOR® je možnost kombinování různých znaků do jednoho, případně více řádků. Pro tyto účely jsou v nabídce různé typy držáků razníků.

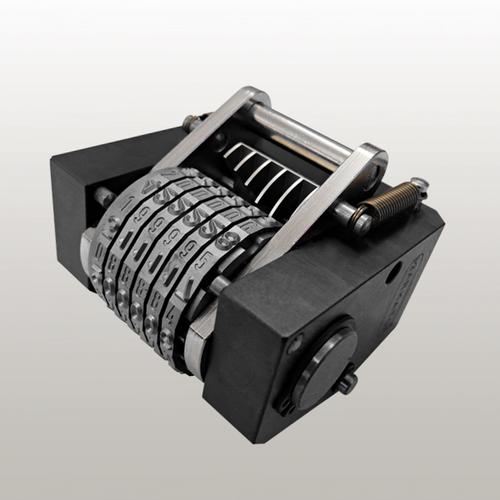

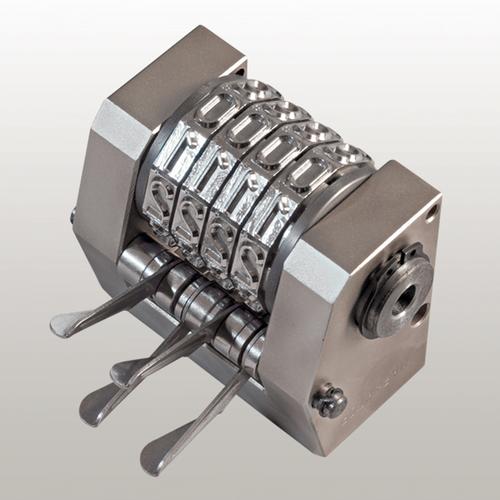

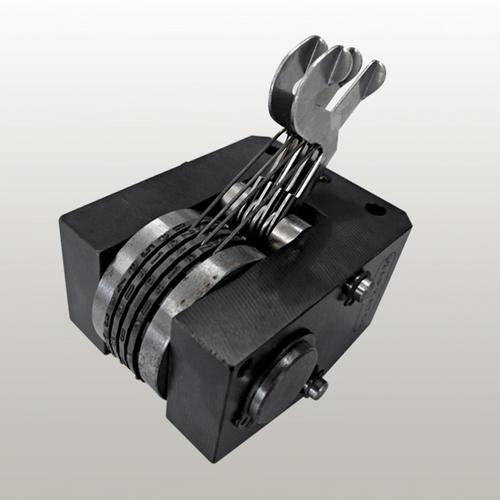

Mechanické číslovačky

Číslovací hlavy MARKATOR® jsou precizním nástrojem nejvyšší kvality. Dosahují maximální dynamické (při úderu) síly až 50 kN nebo až 80 kN statické síly (v hydraulickém/pneumatickém lisu). Díky mosazné kleci a poniklovaným kolečkům je optimalizován tepelný tok. K dispozici jsou verze pro tepelné značení

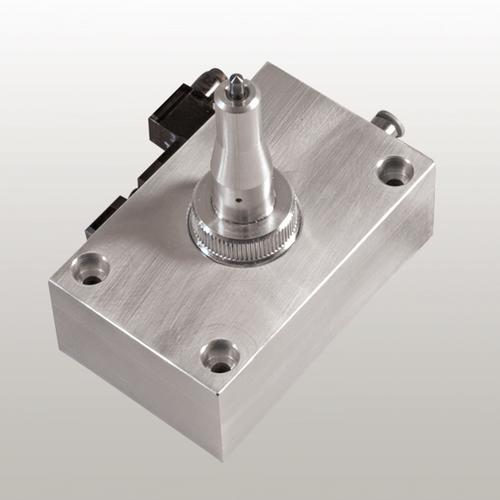

Mikroúderová značicí jednotka pro integraci

Toto kompaktní mikroúderové značicí zařízení je vhodné pro značení jednotlivých bodů a patří do skupiny oscilujících pneumatických zařízení. Zařízení značí efektivně, rychle a zejména velmi šetrně. MV80 je možné s výhodou použít v automatických testovacích a výrobních linkách. Je možné značit materiály jako sklo nebo hliník stejně jako tvrzené oceli do tvrdosti 62 HRC.

K dispozici je celá řada značicích jehel a nástrojů. Jednotka se spouští pomocí zabudovaného ventilu a může být na stroji namontována zcela nezávisle.

Toto značicí zařízení charakterizuje velmi dobrý poměr cena/výkon, nízké provozní náklady a nízký stupeň opotřebovávání.

Výrobce: MARKATOR Manfred Borries GmbH
Dostupnost: Na dotaz
