DLM40-IN.103.TP3.C4

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Zatížení v tahu a kompresi do 10 kN
Nelinearita < 0,2 %
Jednostranný doraz s integrovaným šestihranem pro snadnou montáž
Snímač z nerezové oceli s třídou ochrany IP68
Plně svařovaná konstrukce snímače
Odolnost se 100% pracovním zdvihem

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Měřící rozsah:	0 ... 10 kN
Linearita:	< 0.2 %
Opakovatelnost:	< 0.1 %
Vlyv teploty:	< 0.2 % / 10K
Odchylka nulového bodu:	< 20 %
Typ:	Inline
Mechanické upevnění:	M12 thread / M12 thread
Rozměry:	Ø 41.3 mm x 35 mm

Mechanické parametry

Přetížení:	150 %
Maximální přípustné zatížení:	200 %
Únavová síla:	>10 Mio cycles at 0...100% FS
Jmenovitý posun:	40 μm
Hmotnost:	230 g
Materiál těla snímače:	Stainless steel, 1.4542
Napájení:	M8, 4 pin, male

Elektrické parametry

Jmenovitá citlivost:	1 mV/V
Odpor můstku:	1000 Ω
Napájecí napětí:	0.5 ... 12 VDC
Kladná polarita signálu:	Tension

Podmínky prostředí

Rozsah provozní teploty:	-40 ... 85 °C
Skladovací teplota:	-40 ... 85 °C
Stupeň krytí EN 60529, ISO20653:	IP 68

Schválení

UL Certifikace:

E217824

Nákresy

Výkresy

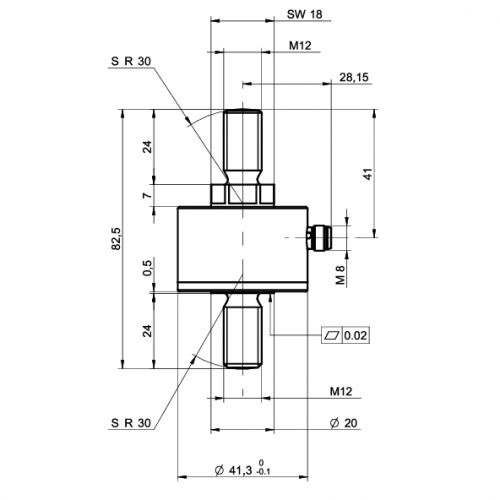

DLM40-IN-drawing.png | stáhnout (png, 2025-07-12 02:42:38)

Ke stažení

Datový list

Data sheet – DLM40-IN.103.TP3.C4 | stáhnout | zobrazit (DE, pdf, 2025-07-15 11:44:12)
Data sheet – DLM40-IN.103.TP3.C4 | stáhnout | zobrazit (EN, pdf, 2025-07-15 11:44:12)
Data sheet – DLM40-IN.103.TP3.C4 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:25:18)
Data sheet – DLM40-IN.103.TP3.C4 | stáhnout | zobrazit (IT, pdf, 2025-04-11 11:25:18)

Rychlý start

Quickstart DLMxx-IN | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:58:56)
Quickstart DLMxx-IN | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:58:56)
Quickstart DLMxx-IN | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:58:56)

Certifikáty/ osvědčení

DoC / CoC - DXX | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:25:28)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)
