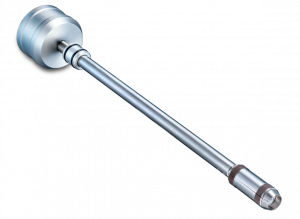

DSRK

DSRK
  • Měření napětí v hlubokých otvorech
  • Velmi robustní design
  • Zvýšená životnost díky vlepeným tenzometrickým snímačům
  • Bezúdržbovost
  • S integrovaným zesilovačem
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Jmenovité napětí: 0 ... 1000 μm/m
Celková chyba: < 1 %
Mechanické upevnění: Hexagon socket 6 mm / Installation torque 16 Nm

Mechanické parametry

Materiál krytu zesilovače: Aluminum anodized
Materiál trubice: Stainless steel
Materiál nosného kroužku: Aluminum anodized
Materiál měřícího hrotu: Heat treated steel
Napájení: M16, 7 pin male (Binder Series 680/SGR 70)

Elektrické parametry

Výstupní signál:
  • 0 ... 10 VDC
  • 4 ... 20 mA
Napájecí napětí: 18 ... 33 VDC
Kladná polarita signálu: Tension
Spotřeba: < 50 mA
Mezni frekvence (3 db): 120 Hz
Nastavení nuly- aktivní: > 15 VDC
Nulová úprava-neaktivní: < 5 VDC
Nulovací pulz: > 1 ms

Podmínky prostředí

Rozsah provozní teploty: -5 ... 85 °C
Skladovací teplota: -40 ... 85 °C
Stupeň krytí EN 60529, ISO20653: IP 54

Schválení

Elektromagnetická kompatibilita:
  • EN 61000-6-2
  • EN 61000-6-3
  • EN 61326-2-3
UL Certifikace: E217824

Ke stažení

Datový list

Manuál

  • Operating instructions – DSRK | stáhnout | zobrazit (EN/DE/IT/ZH, pdf, 2025-04-11 11:25:24)

Certifikáty/ osvědčení

  • DoC / CoC - DSRK | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:25:24)

CAD

  • DSRK-#16.####M / IGES | stáhnout (zip, 2025-04-28 18:07:35)
  • DSRK-#16.####M / STEP | stáhnout (zip, 2025-07-11 18:24:46)
  • DSRK-#16.####M / PARASOLIDS | stáhnout (zip, 2025-04-28 18:07:34)
  • DSRK-#20.####M_ST23 / IGES | stáhnout (zip, 2025-04-28 18:11:56)
  • DSRK-#20.####M_ST23 / STEP | stáhnout (zip, 2025-07-11 18:24:46)
  • DSRK-#20.####M_ST23 / PARASOLIDS | stáhnout (zip, 2025-04-28 18:11:55)
  • DSRK-#20.####M / IGES | stáhnout (zip, 2025-04-28 18:07:33)
  • DSRK-#20.####M / STEP | stáhnout (zip, 2025-07-11 18:24:46)
  • DSRK-#20.####M / PARASOLIDS | stáhnout (zip, 2025-04-28 18:11:57)
  • 3D CAD – DSRK | stáhnout (zip, 2025-07-11 18:24:51)

Příslušenství

Obsahuje:Připojovací kabel

Připojovací kabel

Další podobné produkty naleznete v kategorii: Kabely a konektory

FotoProdukt (2) / PopisDélka kabeluSkladová dostupnost
CAM16.7S-11705196
CAM16.7S-11705196
Obj. číslo: 11705196
  • M16 (7-pinový, F), A-kódování, stíněný
  • Spirálový kabel, min. 150 cm max. 1260 cm, volný konec
  • Vnější průměr vinutí 19 mm
  • Pro mobilní aplikace
  • Hlava A: IP67
  • Kabel: odolný vůči chemikáliím, plamenům, olejům
1,5 m
na dotaz
CAM16.7S-11705197
CAM16.7S-11705197
Obj. číslo: 11705197
  • M16 (7-pinový, F), A-kódování, stíněný
  • Spirálový kabel, min. 280 cm max. 2313 cm, volný konec
  • Vnější průměr vinutí 19 mm
  • Pro mobilní aplikace
  • Hlava A: IP67
  • Kabel: odolný vůči chemikáliím, plamenům, olejům
2,8 m
na dotaz
