DAB11-A100I
- Proudový výstup
Objednací číslo: 11238192
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Výstupní signál: | 4 ... 20 mA |
| Linearita: | < 0.04 % |
| Odchylka nulového bodu: | < 0.2 % |
| Opakovatelnost: | < 0.01 % |
| Vlyv teploty: | < 0.01 % / 10K |
Mechanické parametry
| Materiál pouzdra: | Aluminium, 6060, chem. passivated |
| Připojení na straně snímače: | M9, 4 pin, female |
| Připojení na straně PLC: | M12, 5 pin, male |
Podmínky prostředí
| Rozsah provozní teploty: | -40 ... 85 °C |
| Skladovací teplota: | -40 ... 85 °C |
| Stupeň krytí EN 60529, ISO20653: | IP 65 |
| Vibrace IEC 60068-2-6: | 10 - 57 Hz: 1.5 mm p-p, 58 ... 2000 Hz: 10 g |
| IEC 60068-2-64: | 20 ... 1000 Hz: 0.1 g²/Hz |
| IEC 60068-2-27: | 50 g / 11 ms, 100 g / 6 ms |
Elektrický datový můstek
| Odpor můstku: | ≥ 350 Ω |
| Signálové rozpětí: | 1 mV/V |
| Napájení: | 2.5 VDC |
Elektrické parametry
| Napájecí napětí: | 18 ... 30 VDC |
| Spotřeba: | < 40 mA |
| Mezni frekvence (3 db): | 1000 Hz |
| SNR @1.0 mV/V: | > 75 dB |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
| Nastavení nuly- aktivní: | > 5 VDC |
| Nulová úprava-neaktivní: | < 1 VDC |
| Nulovací pulz: | > 1 ms |
| Nulování času: | < 30 ms |
Schválení
| Prohlášení o shodě: |
|
Nákresy
Výkresy

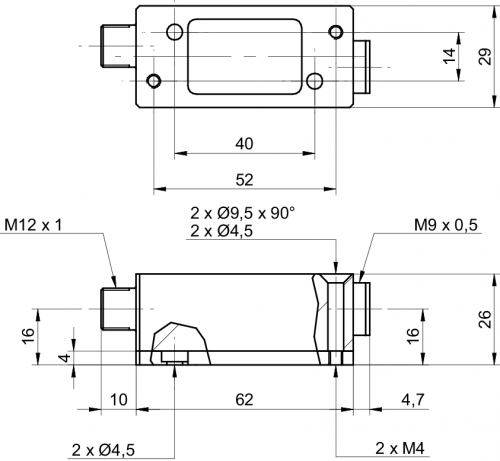

- 210720_10710603_KDE_DAB11+Platte_Katalog_V01_01.png | stáhnout (png, 2025-07-12 05:02:16)
