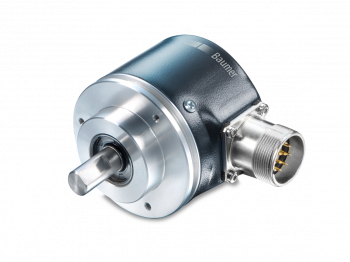

GBPAW - BiSS C
- High resolution encoder multiturn / BiSS C
- Optical sensing method
- Resolution: singleturn 18 bit, multiturn 12 bit
- Clamping or synchro flange
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: |
|
| Ochrana proti přepólování: | Yes (10...30 VDC) |
| Spotřeba: | ≤50 mA (24 VDC) |
| Čas inicializace: | 20 ms after power on |
| Rozhraní: | BiSS C |
| Funkce: | Multiturn |
| Kroků na otáčku: | 262144 / 18 bit |
| Počet otáček: | 4096 / 12 bit |
| Absolutní přesnost: | ±0.01 ° |
| Typ snímání: | Optical |
| Typ kódu: | Binary |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-4 |
| Testovací funkce: | Self-diagnosis (via BiSS) |
| Schválení: | UL approval / E63076 |
Mechanické provedení
| Rozměr (příruby): | ø58 mm |
| Typ hřídele: |
|
| Příruba: | Clamping or synchro flange |
| Ochrana EN 60529: |
|
| Provozní rychlost: |
|
| Angular acceleration: |
|
| Rozběhový točivý moment: |
|
| Moment setrvačnosti rotoru: | 20 gcm² |
| Přípustné zatížení hřídele: |
|
| Materiál: |
|
| Pracovní teplota: |
|
| Relativní vlhkost: | 95 % non-condensing |
| Odolnost: |
|
| Přibližná hmotnost: | 400 g |
| Připojení: |
|
Nákresy
Výkresy
Ke stažení
Datový list
Rychlý start
Příručka k softwaru
Prohlášení o shodě
Příslušenství
Montážní příslušenství
| Foto | Produkt (5) |
|---|---|
 | Adaptor plate for clamping flange to convert into synchro flange Obj. číslo: 10141255 |
 | Mounting adaptor Obj. číslo: 10125051 |
 | Mounting adaptor Obj. číslo: 10117667 |
 | Set of eccentric fixings for mounting clamp (10117667) Obj. číslo: 10117668 |
 | Set of eccentric fixings type A Obj. číslo: 11065545 |
Konektory a kabely
Další podobné produkty naleznete v kategorii: Konektory M23 / kabely
| Foto | Produkt (3) / Popis | Skladová dostupnost |
|---|---|---|
 | Female connector M23, 12-pin, 2 m cable (Z 130.003) Obj. číslo: 10138559
| na dotaz |
 | Female connector M23, 12-pin, 5 m cable (Z 130.005) Obj. číslo: 10126594
| na dotaz |
 | Female connector M23, 12-pin, without cable (Z 130.001) Obj. číslo: 11034154
| na dotaz |
