UE102

UE102
  • Přednastavené počítadlo s jednou předvolbou
  • Čítač otáček
  • Odečítání
  • Zobrazení 4 číslic
  • S resetovacím tlačítkem
  • Kryt pro povrchovou montáž
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mail
Mám dotaz
+Order
Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Technik specialista pro průmyslové enkodéry
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Předvolba: 1 preset
Nastavení předvolby: Press reset button and hold. Enter desired value in any order. Release reset button.
Spínání / rozpínání:
  • At 0000: As momentary contact: Contact duration dependent on speed e.g. 100 ms, at 10000 rpm and 50 revolutions = 1 digit
  • At 9999: As permanent contact, contact remains until reset. If no reset takes place, the contact switches back at 8999.
Nastavení předvolby: Preset number as momentary contact. End contact as permanent contact
Výstupní kontakt: Change-over contact
Spínací napětí: 230 VAC / VDC
Spínací proud: 2 A
Spínací kapacita: 100 VA / 30 W
Zhášení jisker: Recommended for inductive load

Mechanické provedení

Funkce: Revolution counter with preset
Displej: White numbers on black
Počet číslic: 4-digits
Velikost číslic: 5.5 mm
Režim čítání: Subtracting in a rotational direction to be indicated, adding in reverse direction
Hřídel: Both sides, ø4 mm
Tlačítko reset: Manual by button to preset
Provozní rychlost: ≤10000 rpm
Kroutící moment:
  • ≤0.8 Nm (with 1 rev. = 1 count)
  • ≤0.4 Nm (with 50 rev. = 1 count)
Měřící rozsah: See part number
Okolní teplota: 0...+60 °C
Typ pouzdra: Surface mount housing
Barva pouzdra: Grey
Rozměry (Š x V x D): 60 x 62 x 68.5 mm
Rozměry montážní destičky:
  • 60 x 62 mm
  • 60 x 85 mm
Montážní typ: Surface mount housing
Přibližná hmotnost: 350 g
Materiál: Housing: Hostaform POM, grey
Připojení:
  • Cable 0.3 m, 3-pin
  • Cable 1 m, 3-pin

Nákresy

Výkresy

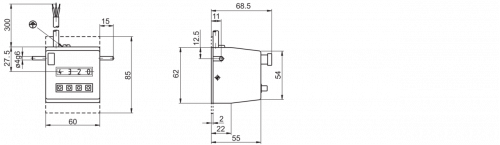

  • UE102-MZ-X-01.png - UE102
    UE102-MZ-X-01.png | stáhnout (png, 2025-07-12 02:03:46)

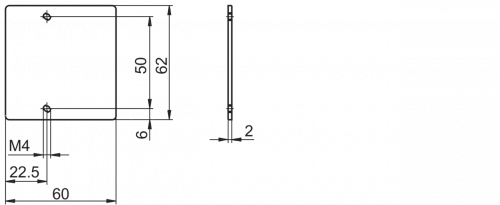

  • ME_UE102-MZ-X-04.png - UE102
    ME_UE102-MZ-X-04.png | stáhnout (png, 2025-07-11 23:01:49)

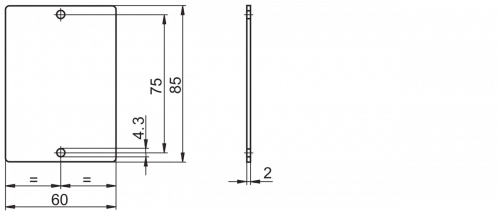

  • ME_UE102-MZ-X-05.png - UE102
    ME_UE102-MZ-X-05.png | stáhnout (png, 2025-07-11 23:02:00)

Ke stažení

Datový list

Manuál

Prohlášení o shodě

  • ME102, ME23x, ME28x, UE102, UE23x, UE28x | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:34:16)
