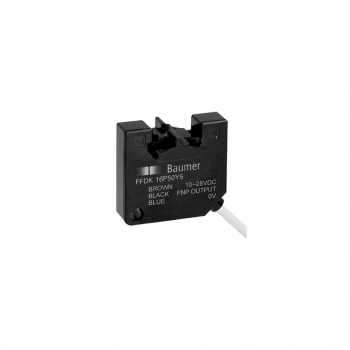

FFDK 16P50Y5/0250 - Liquid level and leakage sensors Baumer
- liquid level sensor
- 3 … 7 mm
- pulsed infrared diode
- PNP
- no
- cable 3 pin, 2.5 m
- -10 … 55 °C
- IP 50
Objednací číslo: 11178966
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Liquid level sensor |
| Zdroj světla: | Pulsed infrared diode |
| Výstupní indikátor: | LED red |
| Nastavení citlivosti: | No |
| Vlnová délka: | 940 nm |
| Max. vnější průměr trubky: | 3 - 7 mm |
| Max. tloušťka trubky: | 1 mm |
Elektrické parametry
| Doba odezvy: | < 2 ms |
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 25 mA |
| Pokles napětí Vd: | <1 VDC |
| Výstupní funkce: | Light / dark operate switchable |
| Výstupní obvod: | PNP |
| Výstupní proud: | 100 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 16 mm |
| Výška | Délka: | 28 mm |
| Hloubka: | 26 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | PC |
| Způsoby připojení: | Cable 3 pin, 2,5 m |
Okolní podmínky
| Pracovní teplota: | -10 - +55 °C |
| Třída krytí: | IP 50 |
Nákresy

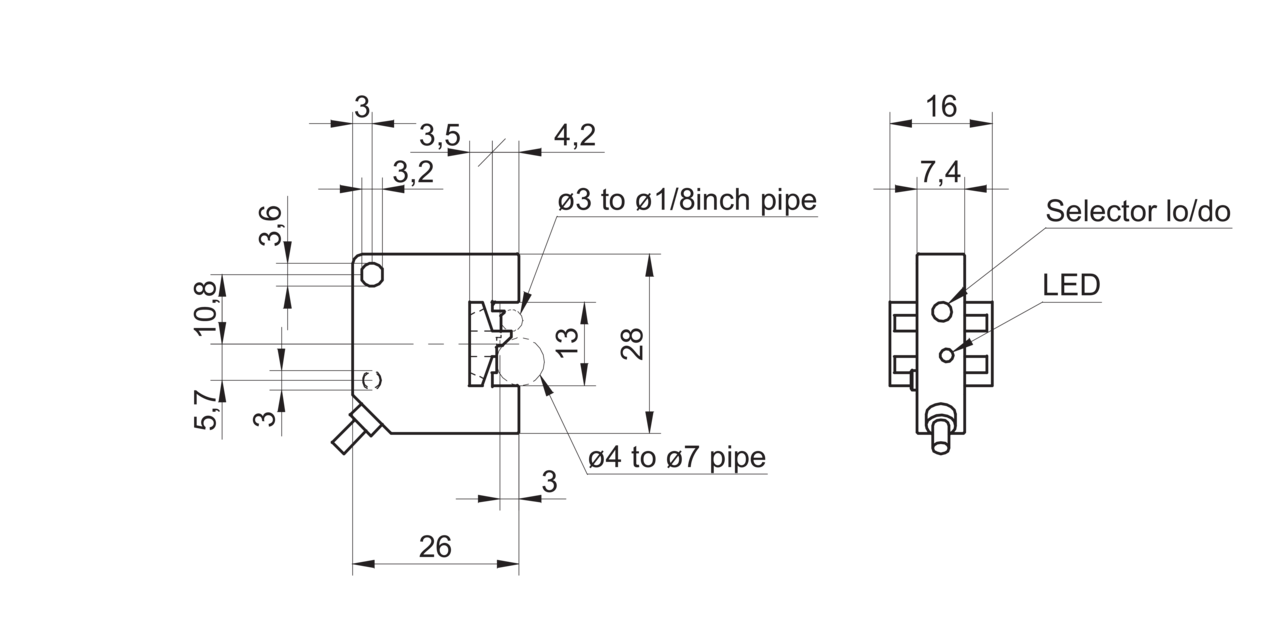

Výkresy

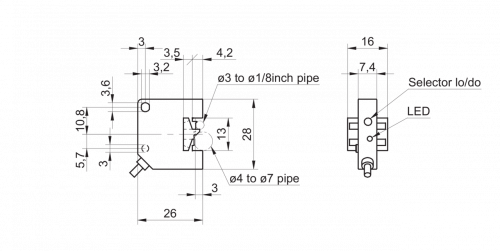

- 2219-FFDK_16Y5.png | stáhnout (png, 2025-07-11 19:50:26)

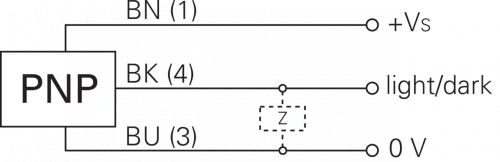

Diagram připojení
- Zchn-3259.png | stáhnout (png, 2025-07-11 17:23:26)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
- FFDK 16P50Y5 / STEP | stáhnout (zip, 2026-03-03 22:49:42)
