Vizuální kontrola neviditelného pomocí SWIR kamer Baumer

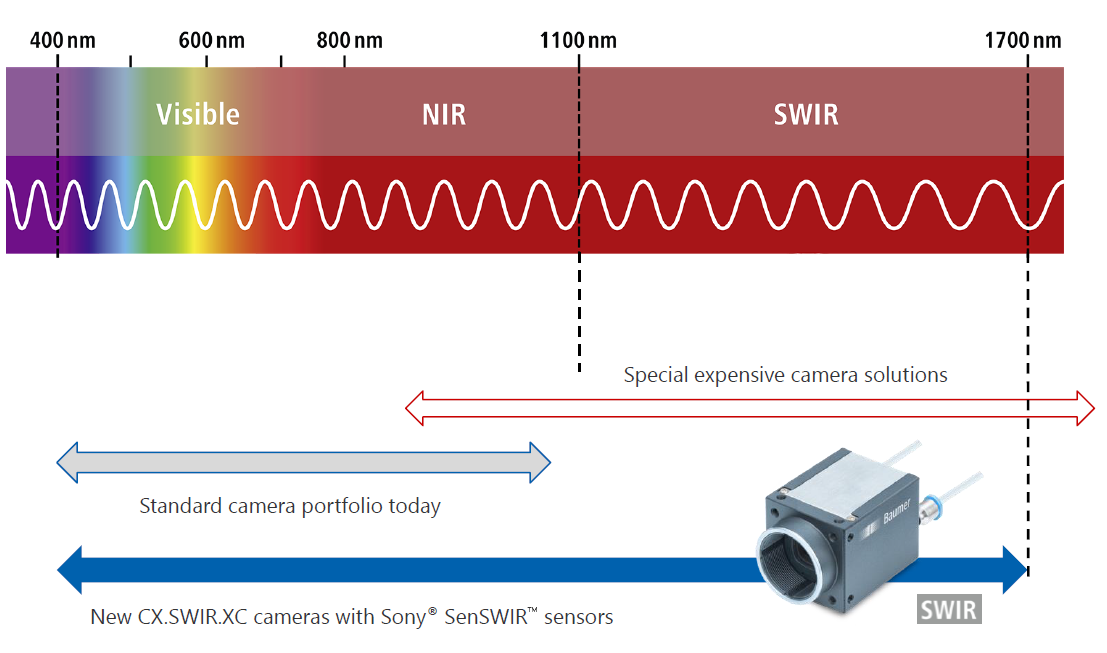

Zjednodušeně řečeno se jedná o černobílé kamery, které dokáží pracovat i mimo viditelné spektrum světla. V případě Baumer SWIR kamer je pracovní rozsah 400 až 1 700 nm. To znamená, že tyto kamery v sobě dokáží obsáhnout schopnost funkce kamery jak pro viditelné světlo (380-780 nm = VIS = Visible Spectrum), tak s celým blízkým infračerveným spektrem (NIR = Near Infrared, NIR kamery jsou obvykle použitelné maximáln do 1 000 nm) a i s částí krátkovlnného infračerveného spektra (Short-wave infrared = přibližně do 3 000 nm).

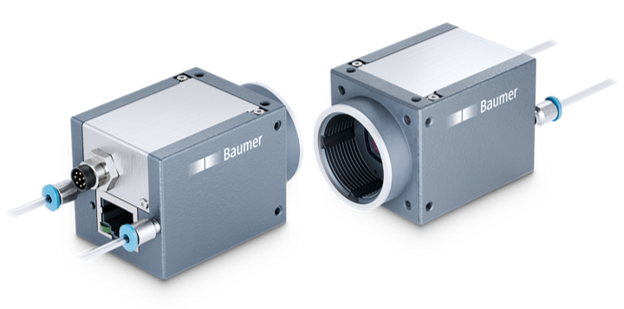

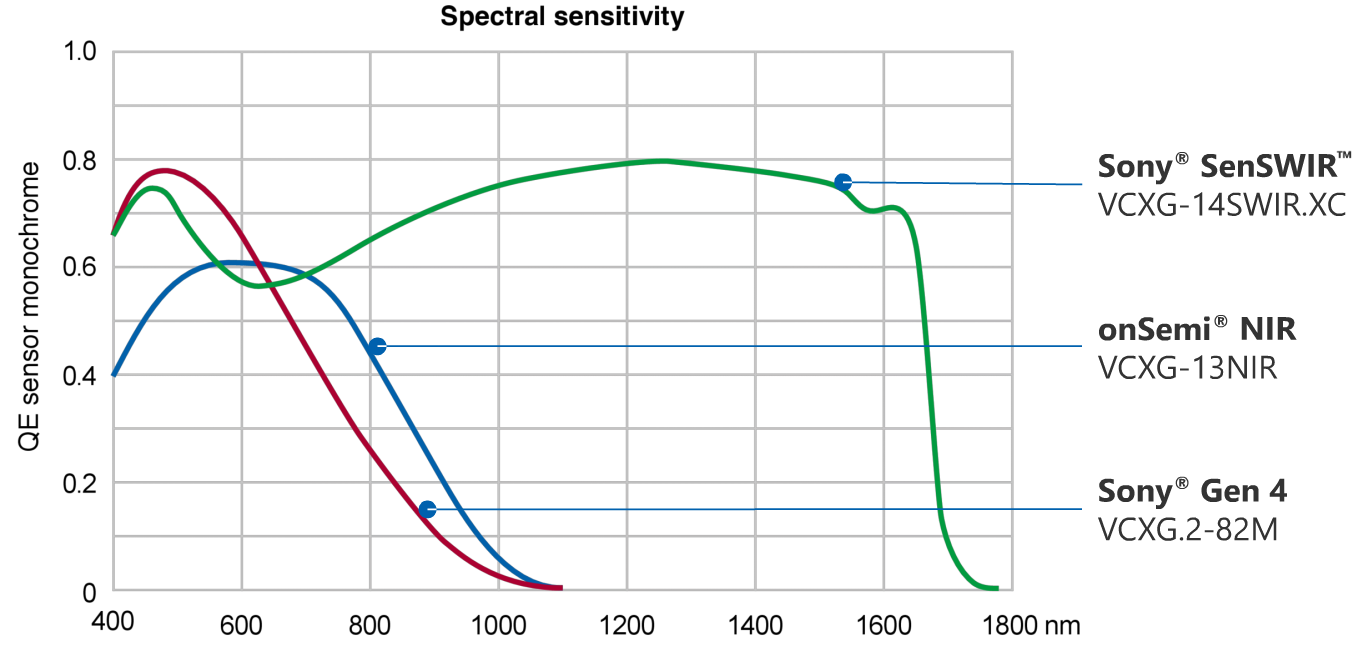

Tento velký rozsah disponuje i vysokou citlivostí, což zaručuje velmi široké pole využití a možností – zároveň to snižuje nároky na přisvícení či délku expozice. Právě dobrá citlivost v širokém rozsahu vlnových délek je ale důvodem, že s rostoucí teplotou těchto kamer silně narůstá i temný šum na snímcích a kameru je tak nutné kvalitně chladit – důvodem je mimo jiné to, že s rostoucí teplotou se přibližujeme k vlnovým délkám, které detekují běžné termokamery. Z toho důvodu Baumer vůbec nenabízí SWIR kamery bez vnitřního výměníku pro aktivní chlazení.

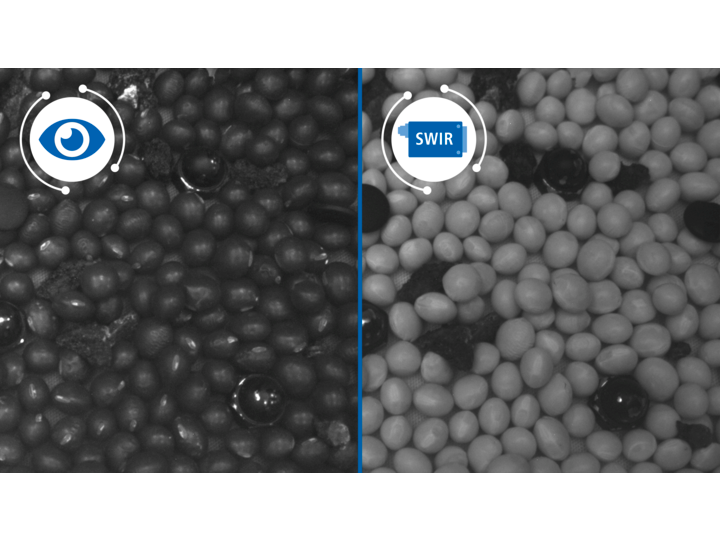

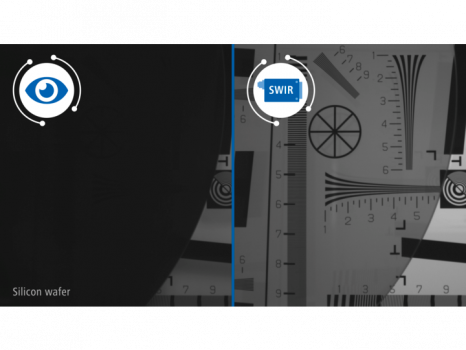

V základu jde o to, že rozsah světla, které dokáže vnímat průměrné lidské oko je přibližně 300 nm – od fialové na 400 nm, až po červenou na 700 nm. Tato SWIR kamera dokáže vnímat rozsah široký 1 300 nm, hluboko do infračerveného pásma. To znamená nejen schopnost vidět “vice barev”, ale zároveň i schopnost pronikat hlouběji do některých materiálů. Takovýto rozsah samozřejmě umožňuje vidět přes neprůhledné věci, jako jsou plasty či látky, a zároveň to umožní některé věci nevidět. K oddělení toho, co chceme vidět bíle a co nechceme vidět (černě) se používají kromě světel i optické filtry, kterými pustíme na kameru pouze světlo o vlnové délce, která nám vytvoří kontrast mezi danými materiály, přesně jak potřebujeme.

Baumer SWIR kamery pomocí těchto principů umožňují kontrolu elektroniky pod neprůhlednými kryty, podobně jako by byla v průhledném plastu, kontrolu ovoce, noční vidění, detekci úniků různých plynů, případně vidění skrz kouř či media, která jsou v běžném spektru neviditelná.

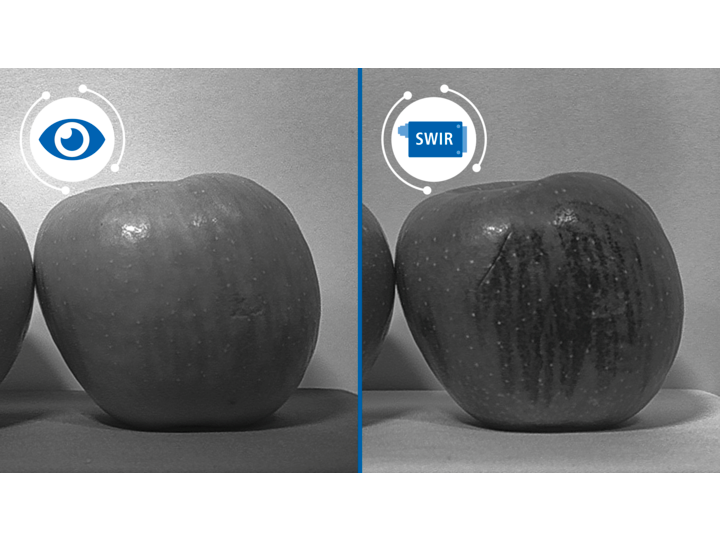

SWIR kamera se světlem o vlnové délce 1 450 nm dokáže krásně zvýraznit, že se pod slupkou ovoce začíná kazit. Funguje to tak, že vlnová délka kolem 1 400 nm je silně absorbována vodou, která se silně kumuluje na naraženém místě ovoce – tedy přímo pod slupkou – a hned na začátku hnilobného procesu. Zároveň tato vlnová délka mnohem lépe dokáže tenkou slupkou jablka proniknout. Takové ovoce je možné včas vytřídit a zpracovat, takže nedojde k infikování okolního ovoce a obvykle je toto jablko ještě v pořádku, umožňující okamžité zpracování.

Další schopností SWIR kamer Baumer je vidět rozdíly v teplotě – řádově ale musí být rozdíly výrazné a teplota minimálně 200°C – v tomto případě ale není potřeba ani přídavné osvětlení, protože kamera zobrazuje přímo záření vyzářené horkým předmětem.

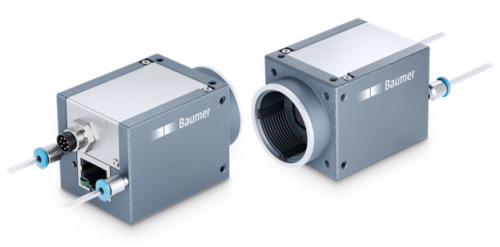

K dispozici jsou nyní 2 SWIR kamery Baumer - s rozlišením 0,3 Mpx anebo 1,3 Mpx kamery, které se připojují přes standardní ethernetový kabel.

V případě zájmu o bližší informace mě neváhejte kontaktovat, rád vám je poskytnu.
