Programovatelné absolutní enkodéry HMG10P / PMG10P pro nejnáročnější projekty

Programovatelné absolutní enkodéry HMG10P / PMG10P pro nejnáročnější projekty

Tradiční výrobce enkodérů do náročných podmínek třídy HeavyDuty, Baumer Hübner, přichází s novou řadou programovatelných magnetických absolutních enkodérů HMG10P/PMG10P, které kromě robustní konstrukce a jistoty dlouhodobého bezúdržbového provozu, nabízí ještě vyšší míru flexibility díky volně nastavitelným elektrickým parametrům.

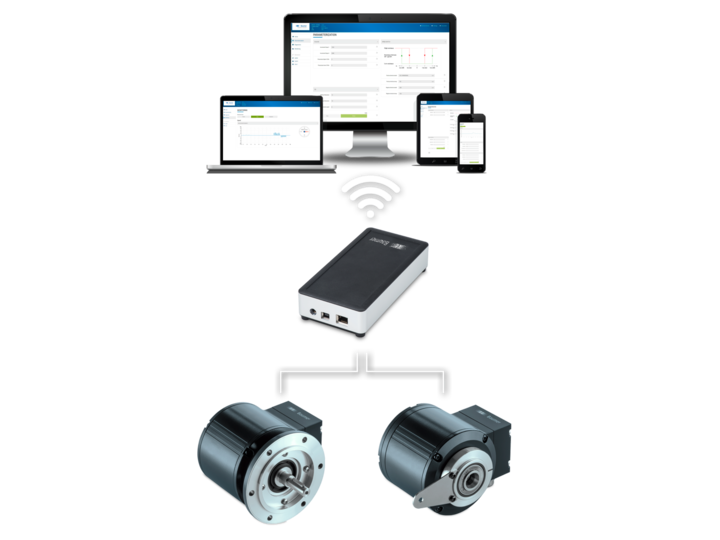

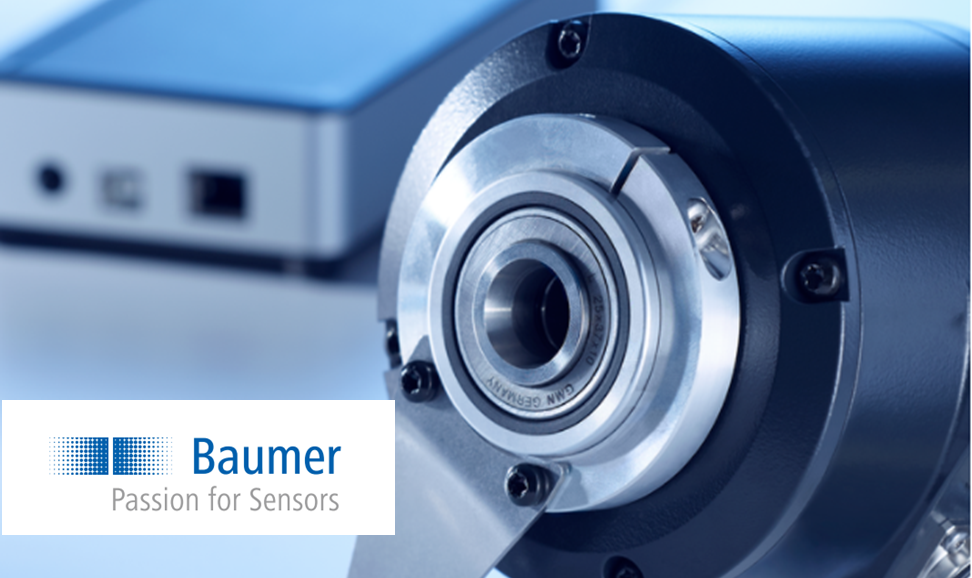

Robustní programovatelné absolutní enkodéry Baumer HMG10P a PMG10P

Baumer nabízí dvě verze provedení HeavyDuty absolutních enkodérů s programovatelným nastavením - HMG10P s dutou hřídelí a PMG10P s válcovou hřídelí. Nastavení požadovaných elektrických parametrů umožňuje bezdrátový programovací adaptér, komunikující přes webové rozhraní prostřednictvím PC, tabletu či chytrého telefonu.

.

Robustní programovatelné absolutní enkodéry HMG10P a PMG10P

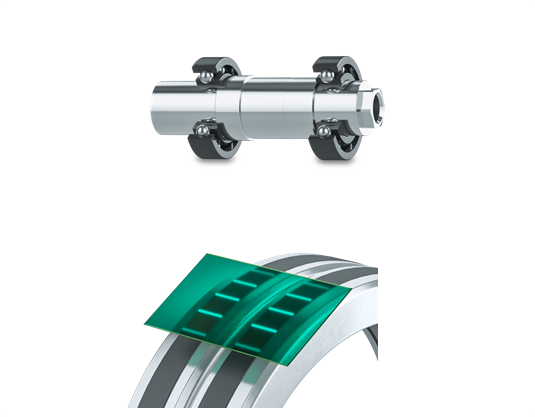

Spolehlivé řešení začíná robustní konstrukcí

Spolehlivé řešení začíná robustní konstrukcí





Ložiska uložená na obou stranách hřídele

  • Optimalizovaná vůle ložisek na obou stranách hřídele plně absorbuje velká zatížení hřídele v těžkém provozu.
  • Hybridní ložiska z vysoce pevné keramiky zajištují dlouhodobě vysokou mechanickou odolnost a ochranu elektronických částí enkodéru před poškozením indukovaným proudem na hřídeli.



Odolné a přesné magnetické snímání

  • Nová řada těchto robustních programovatelných enkodérů nabízí vysoké rozlišení srovnatelné běžně pouze s optickým snímáním, ovšem při zachování všech výhod, které nabízí magnetické snímání - vysokou odolnost proti rázům, vibracím, prachu a jiným nečistotám.

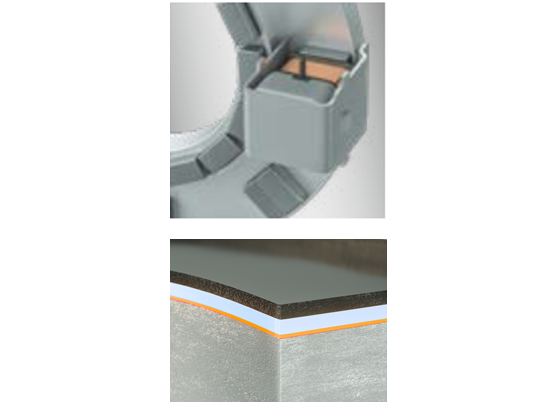

Patentovaná technologie MicroGen

Patentovaná technologie MicroGen

  • Elektrická komponenta (mikrogenerátor), která získává veškerou energii pro svůj chod pouze z rotačního pohybu hřídele enkodéru, a tato energie následně slouží pro zálohování informací o pozici v případě výpadku napájení ze sítě. Jedná se o efektivnější alternativu k běžně používaným lithiovým bateriím, které postupem času degradují.
  • Díky jednoduché konstrukci se jedná o velice odolné a spolehlivé technologické řešení.

Spolehlivá odolnost proti korozi díky vícevrstvé ochraně

Vysoké nároky na odolnost konstrukčního provedení vyžadují nejen mechanická provozní zatížení (rázy, vibrace), ale i náročné provozní podmínky (vysoká vlhkost, teplota nebo mořská voda) z tohoto důvodu byl při vývoji kladen důraz na odolnost pouzdra s vysokou mírou ochrany odpovídající kategorie C4 nebo C5-M podle normy EN ISO 12944 a skládá se ze tří úrovní:

  • Pouzdro vyrobené z hliníkové slitiny odolné proti korozi.
  • Povrchová pasivace otestována při dlouhodobém použití v náročných podmínkách.
  • Práškové lakování odolné proti mechanickému poškození.

Vysoká míra flexibility díky programovatelnému rozhraní

Enkodéry řady PMG10/HMG10P jsou dostupné s většinou dnes běžně používaných komunikačních rozhraní jako SSI, PROFINET, PROFIBUS a další.

Vysoká míra flexibility díky programovatelnému rozhraní

Největší předností nové řady je však nastavitelnost elektrický parametrů jako jsou dva nezávislé inkrementální výstupy či rozsah limitní rychlosti otáčení u integrovaného rychlostního spínače a to velice snadno, intuitivně a klidně i na dálku přes bezdrátový adaptér s webovým rozhraním. U SSI komunikace lze pak dále nastavit absolutní hodnoty enkodéru jako bitové rozlišení či typ kódu, což z tohoto produktu činí vysoce univerzální řešení, které šetří drahocenný čas i peníze u Vašich současných i budoucích projektů.

Podívejte se jak snadné je nastavení parametrů prostřednictvím rozhraní SSI ve videu níže.

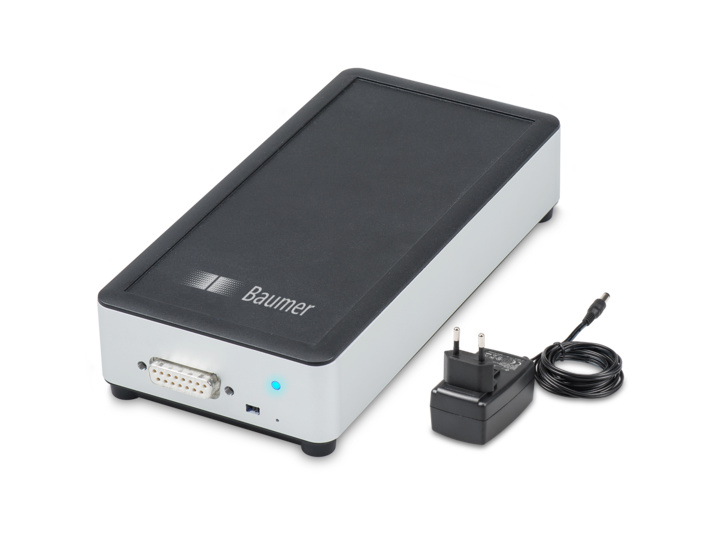

Bezdrátový programovací adaptér

Bezdrátový programovací adaptér

  • Snadné a rychlé nastavení požadovaných elektrických parametrů
  • Kompatibilní s běžnými webovými prohlížeči
  • Možnost připojení prostřednictvím Ethernetu nebo bezdrátově WLAN

Nastavitelné parametry pro absolutní rozhraní SSI:

  • Rozlišení (singleturn i multiturn)
  • Typ kódu (Grayův či binární)

Nastavitelné parametry pro všechna rozhraní:

  • Počet pulsů u inkrementálních výstupů (1…131 072 pulsů/ot)
  • Spínací hodnota pro rychlostí spínač (2…12000 ot/min)

 Zobrazit produkt →

Varianty provedení



Baumer HMG10P

Baumer PMG10P
  • Dutá průchozí nebo slepá hřídel ø12 ... 20 mm
  • Provedení s dutou kuželovou hřídelí ø17 mm (1:10)
  • Programovatelné SSI rozhraní
  • Další komunikační rozhraní Profinet, Profibus, EtherCat, CANopen, EtherNet, DeviceNet
  • Povrchová úprava do korozního prostředí třídy C5-M
  • Provozní teplota -40...+85 °C (+95 °C SSI)
  • Možnost až 2 inkrementálních výstupů s rozdílným rozlišením (volitelná funkce)
  • Rychlostní spínač s vysokých rozsahem (volitelná funkce)
  • Válcová hřídel ø11 mm s EURO přírubou B10
  • Programovatelné SSI rozhraní
  • Další komunikační rozhraní Profinet, Profibus, EtherCat, CANopen, EtherNet, DeviceNet
  • Povrchová úprava do korozního prostředí třídy C5-M
  • Provozní teplota -40...+85 °C (+95 °C SSI)
  • Možnost až 2 inkrementálních výstupů s rozdílným rozlišením (volitelná funkce)
  • Rychlostní spínač s vysokých rozsahem (volitelná funkce)
 Zobrazit produkt → Zobrazit produkt →

Výhody

  • vysoká mechanická odolnost proti vlivům spojeným s náročnými provozními podmínkami
  • antikorozní ochrana třídy C5-M poskytující maximální životnost i v extrémních podmínkách "offshore" prostředí
  • vysoce přesné a robustní magnetické snímání se srovnatelným rozlišením jako optické
  • patentovaná technologie MicroGen zajišťující dlouhodobě bezúdržbový provoz
  • redukce počtu použitých provedení a skladových zásob díky volně nastavitelným elektrickým parametrům
  • předcházení technickým prostojům a optimalizace výroby díky monitorování dat z enkodéru v reálném čase
  • rozhraní splňující potřeby industry 4.0

Aplikační využití

Příkladem cílových průmyslových segmentů jsou například:

  • ocelárny a válcovny
  • přístavní manipulační zařízení a jeřábová technika
  • podzemní a povrchová těžba
  • zařízení pro manipulaci s materiálem
  • velké pohony a generátory
  • větrné turbíny

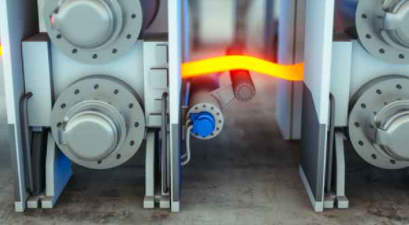

Náročné prostředí oceláren a válcoven jsou jedním z cílových segmentů pro tuto novou řadu produktů
Náročné prostředí oceláren a válcoven jsou jedním z cílových segmentů pro tuto novou řadu produktů

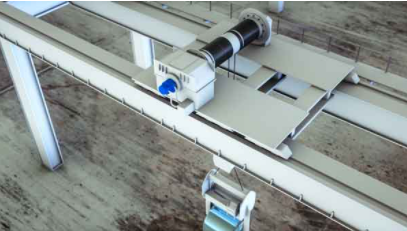

Přesné polohování velkých portálových jeřábů .
Přesné polohování velkých portálových jeřábů .

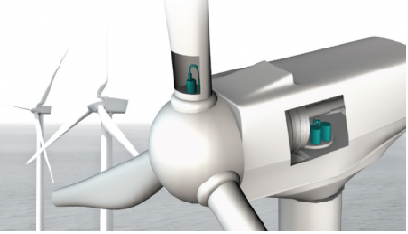

Polohování lopatek větrných turbín.
Polohování lopatek větrných turbín.

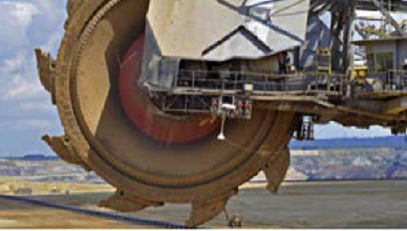

Podzemní a povrchová těžba nerostů patří obecně k aplikacím s nejnáročnějšími podmínkami.
Podzemní a povrchová těžba nerostů patří obecně k aplikacím s nejnáročnějšími podmínkami.

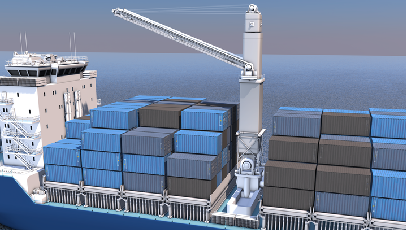

Spolehlivé využití v náročných podmínkách na moři i na pobřeží.
Spolehlivé využití v náročných podmínkách na moři i na pobřeží.

Pokud máte zájem o bližší informace nebo potřebujete pomoc s výběrem vhodné varianty snímače, neváhejte mě kontaktovat. Rád vám pomohu vybrat optimální typ přímo pro vaši aplikaci.



Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
