Nové chytré profilové snímače BAUMER OXM

Ideální pomocník pro řešení i náročnějších aplikací jednoduchou cestou. Efektivní in-line kontrola dílů nezávisle na jejich tvaru a pozici, precizní robotické polohování a další využití.

Pravděpodobně jste se již setkali s potřebou zajistit kontrolu správného tvaru nebo pozice dílů ve Vašem provozu. Většinou se nejedná o nijak zvlášť náročný úkol a je možné jej vyřešit použitím běžných pozičních nebo odměřovacích snímačů. Úkol začíná být složitější, pokud nejsou kontrolované objekty pokaždé ve stejné pozici, na lince je současně více různých dílů, anebo zkrátka potřebujete kontrolovat více hodnot. Možností jak zajistit spolehlivou kontrolu i v těchto situacích je samozřejmě více:

přidávání jednoduchých snímačů, které by zajistily potřebnou kontrolu,
mechanické přenastavení linky při každé změně dílu tak, aby byla možná kontrola jednoduchým snímačem.

Zatímco první řešení může být efektivní, pokud si vystačíte s jedním nebo dvěma běžnými snímači navíc, při potřebě použití většího počtu snímačů ale může vést k vytvoření složitého měřicího stanoviště, jehož nastavení nebo úpravy mohou být složité a cenově nákladné. Podobně i druhé řešení nemusí být vždy efektivní. Zejména pokud se díly na lince mění často. Pak hrozí i častější odstávky a prostoje potřebné pro přenastavení snímačů.

Naštěstí v dnešní době už máme možnost jak vyřešit i složitější kontroly jednoduše:

Jedná se o multifunkční 2D snímače profilu, které umožňují rychlou a snadnou kontrolu velkého množství procesních kroků.

Tato kompaktní a lehká zařízení typu "vše v jednom" fungují tak, že promítají laserovou čáru na kontrolovaný objekt, promítané světlo se od objektu odráží a zobrazuje se na integrované kameře uvnitř snímače. Tím je změřen dvourozměrný profil povrchu objektu. Pomocí předdefinovaných integrovaných měřicích nástrojů lze měřit a kontrolovat rozměry objektů podél laserové linie (X-Z). To umožňuje rozsáhlé analýzy profilů pro testovací a kontrolní úlohy, jako je kontrola výšky montážních dílů, kontrola kolizí při montáži a také kontrolní a polohovací úlohy v robotice.

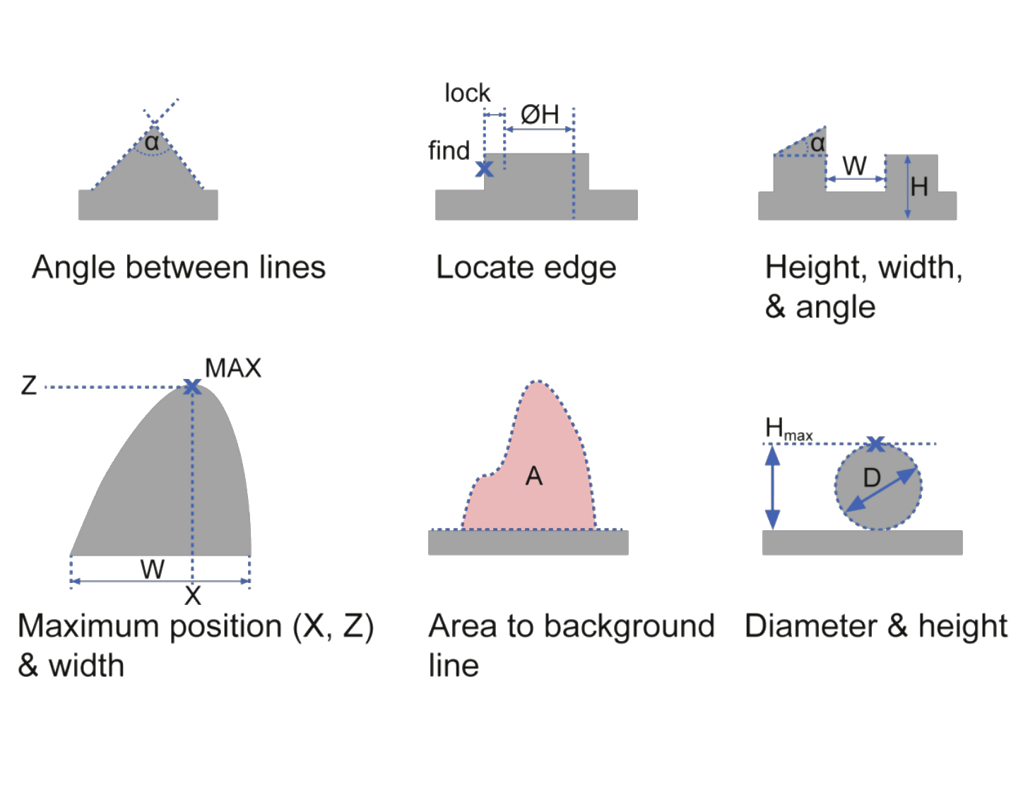

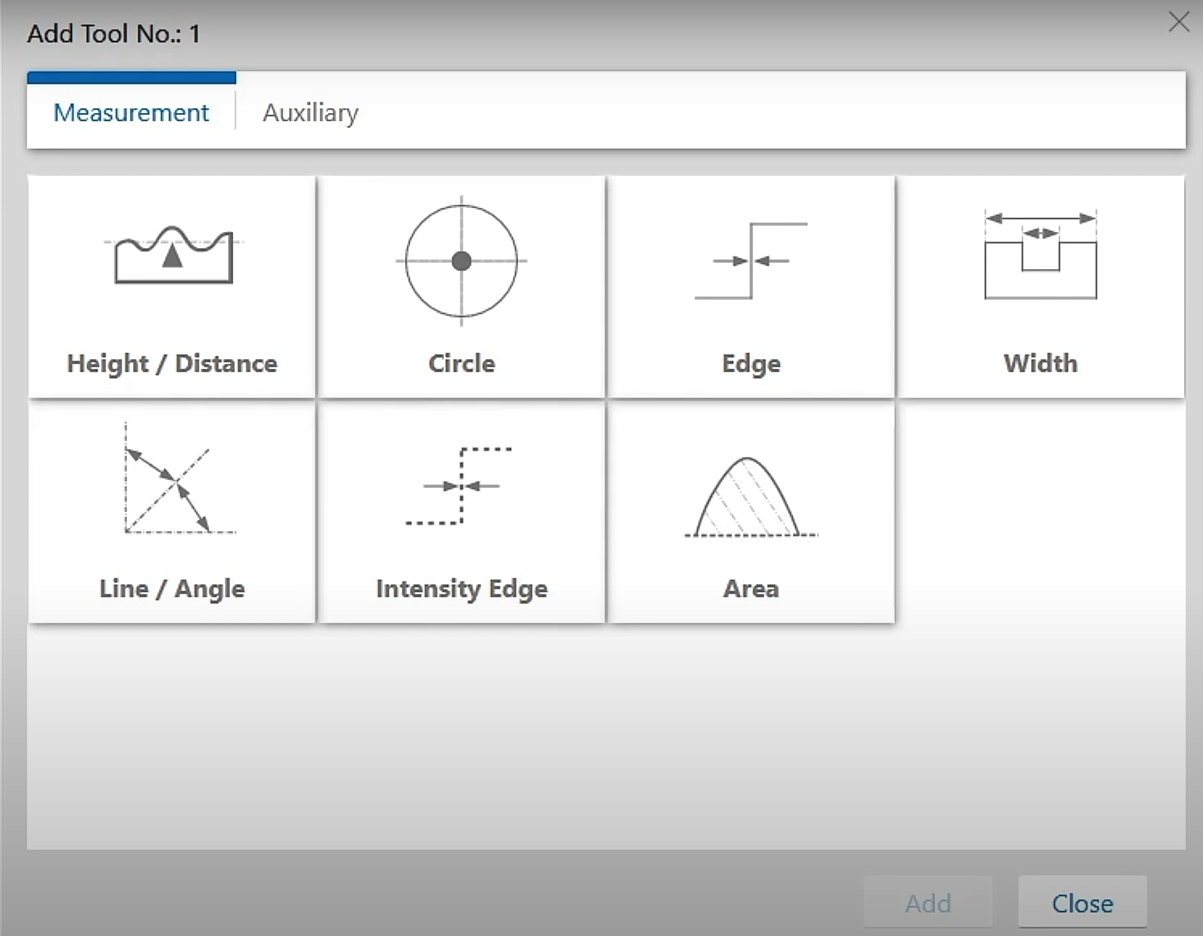

Měřicí módy profilového snímače Baumer OXM.

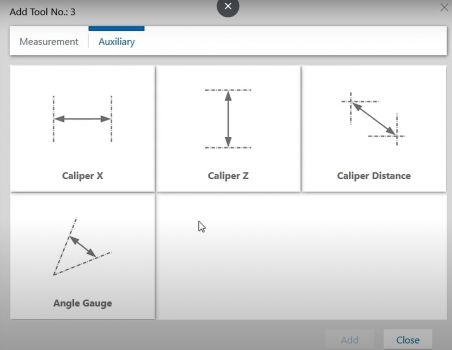

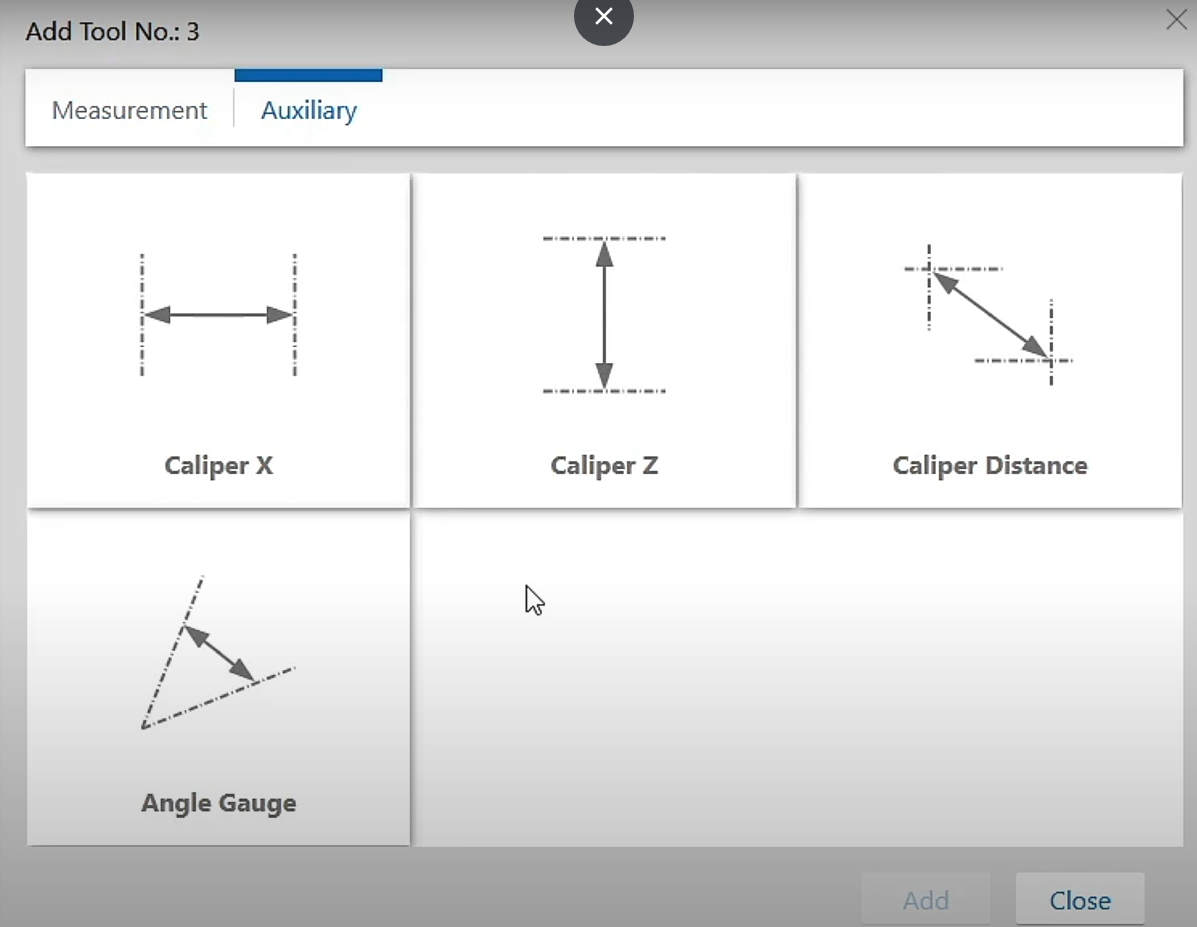

Pomocné nástroje, které je možné pro měření využít.

Výsledky, které Vám umožní snadno získat Baumer OXM.

Hlavní výhodou je možnost provedení více kontrol na snímaném profilu současně. Pokud například potřebujete zkontrolovat více rozměrů, anebo jen zjistit, zda je díl správně otočený, je možné zrobustnit výsledek tím, že zkontrolujeme rozměry i tvar dílu. Jednotlivé kontroly je možné propojit mezi sebou. Navíc lze kontrolovat díly, které nejsou přesně zapolohované. Profilometr si díl nejprve najde a podle jeho polohy si přenastaví kontrolní oblasti.

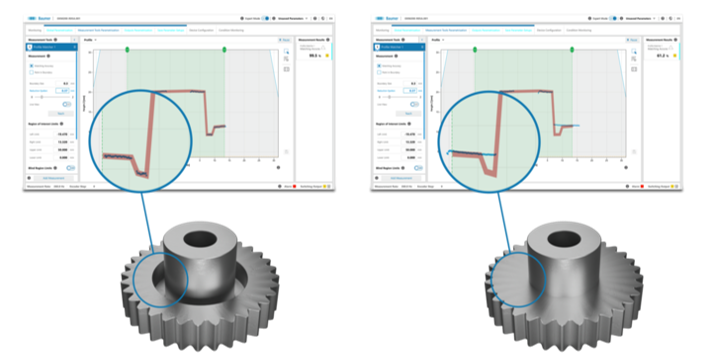

Profilový snímač Baumer OXM je schopný na základě analýzy profilu rozpoznat tvarovou odchylku.

Ve videu níže je ukázka použití profilového snímače ke třídění na základě polohy dílu.

Jednoduchá instalace a extrémně snadné nastavení

Kalibrované profilové snímače se velmi snadno nainstalují a jsou okamžitě připraveny k použití. Po připojení jej můžete různými způsoby nastavovat pomocí integrovaného webového prohlížeče, a to zcela bez externího softwaru.

Zobrazení informací jsme vymysleli maximálně přehledně a ihned uvidíte vše potřebné v reálném čase. I bez zdlouhavého čtení manuálů, jednoduše na pár kliknutí, nastavíte snímač přesně podle Vašich potřeb a nemusíte se zbytečně dlouho trápit složitým nastavováním. Ušetříte tak čas nejen sobě, ale minimalizujete odstávku linky při počáteční integraci snímače.

K dispozici všechna komunikační rozhraní

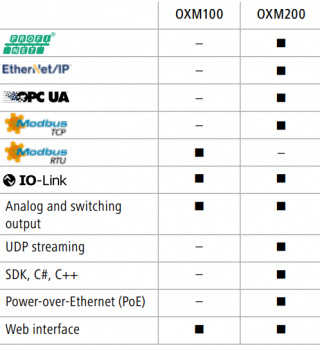

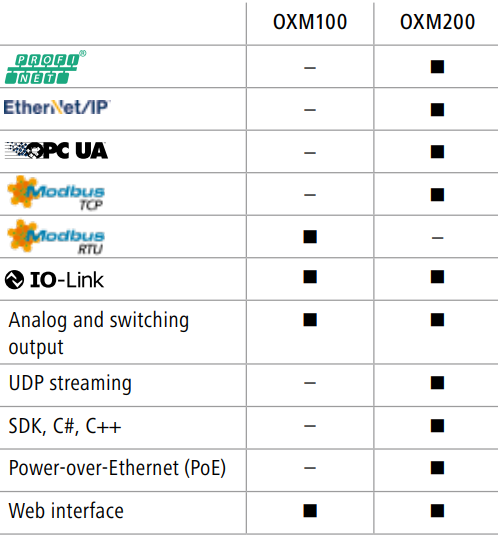

Samozřejmostí jsou různé komunikační sběrnice, možnost triggrování, anebo připojení enkodéru. Velký výběr rozhraní a protokolů (Profinet, Modbus TCP, UDP, IO-Link, analogové a digitální výstupy) umožňuje rychlou a snadnou integraci do automatizačního prostředí. Možné je také přímé propojení s IT a cloudovými připojeními pomocí OPC UA. Kromě funkce měření profilu nabízejí senzory OXM200 snadný přístup k sekundárním údajům, jako je teplota nebo provozní hodiny. Ty jsou základem pro optimalizaci procesů a pro zvýšení celkové efektivity linky (OEE).

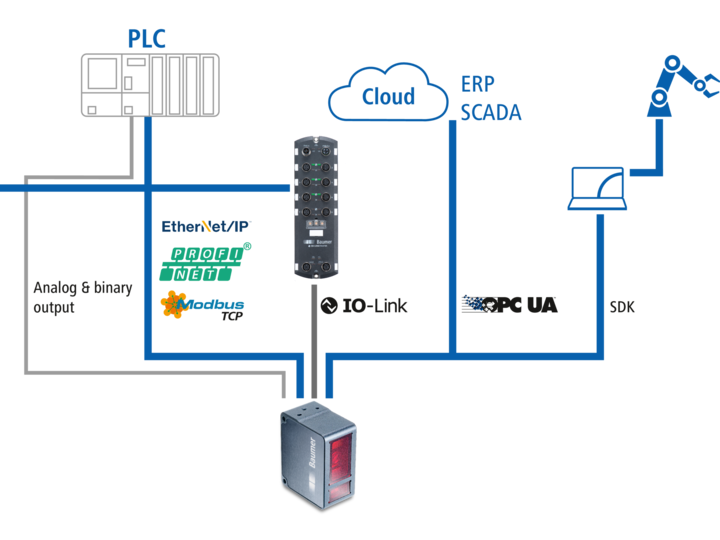

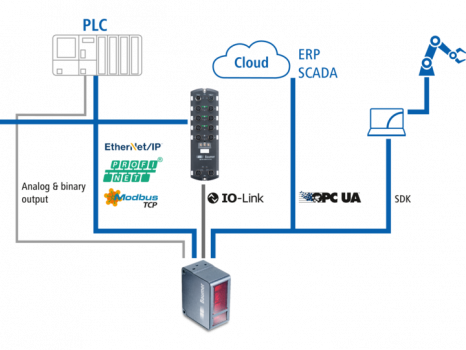

Připojení profilového snímače Baumer OXM je možné přes všechna běžně používaná průmyslová rozhraní.

Parametry

Technické parametry a dostupné verze profilových snímačů Baumer OXM najdete ZDE.

Aplikační využití

Tyto snímače nacházejí uplatnění zejména v různých in-line kvalitativních kontrolách, a také v robotických aplikacích, kde usnadňují precizní polohování. Jenom pár příkladů z mnoha možností využití najdete níže.

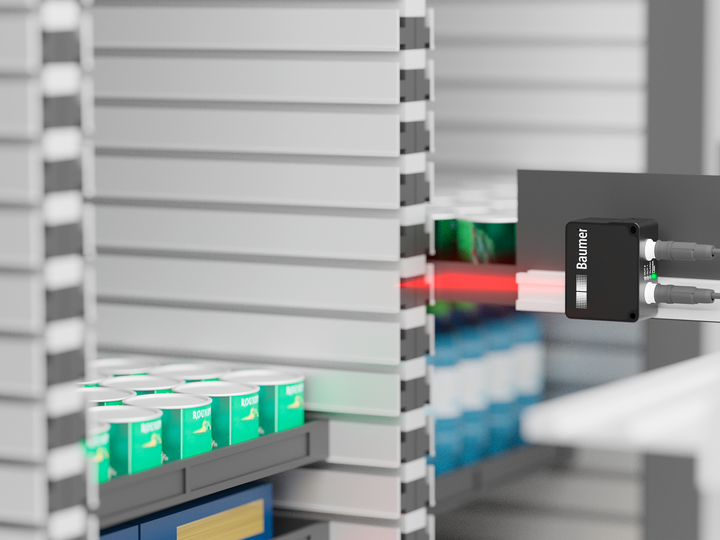

Precizní polohování robotů: Profilové senzory Baumer OXM200 navádějí roboty do správné polohy v kontejnerovém systému pro bezregálové skladování a manipulaci. Klíčovou výzvou je zde vysoká rychlost. Senzor je připojen přímo k robotu bez externího softwaru. Přenos signálu do řídicí jednotky probíhá v tomto případě prostřednictvím IO-Link.

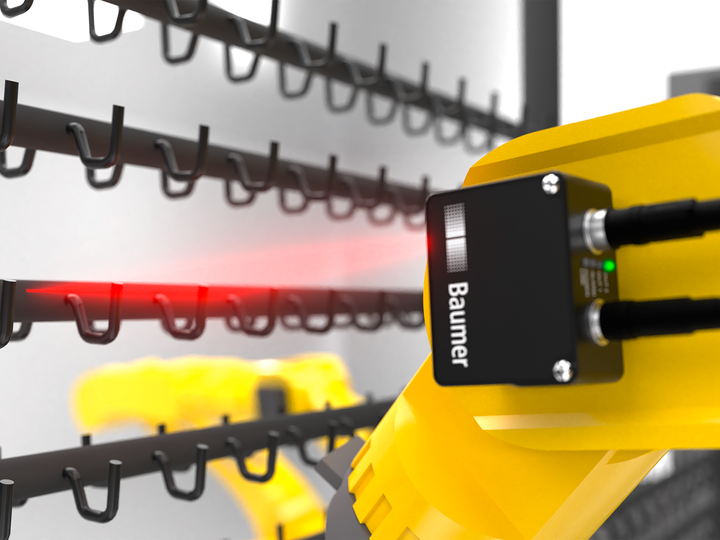

Precizní polohování robotů: Snímač Baumer OXM200 měří polohu háků na závěsném zařízení a poté naviguje rameno robota s přesností na správnou polohu pro upevnění vstřikovaných dílů. Kompaktní, lehké pouzdro a zjednodušená kabeláž (jednokabelové řešení přes Power over Ethernet pro napájení a přenos dat) zajišťují požadovanou flexibilitu u pohyblivého ramene robota. Snadná integrace umožňuje rychlé uvedení do provozu.

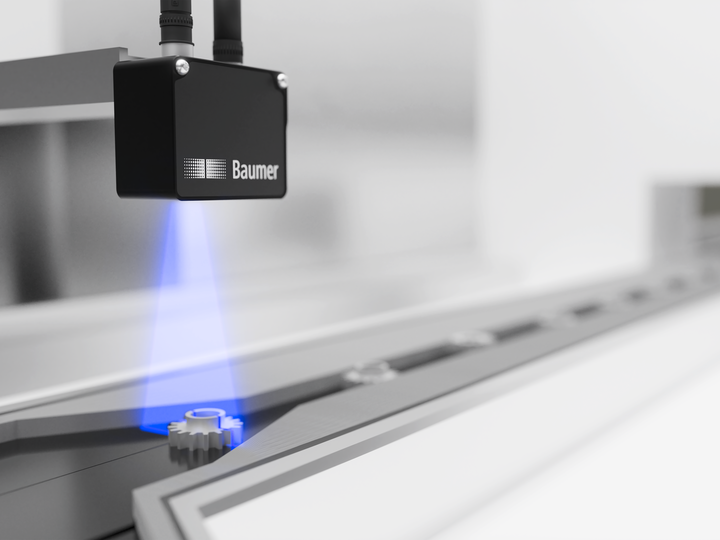

In-line kontrola kvality: Modrý laserový paprsek snímače Baumer OXM200 zajišťuje přesnou kontrolu polohy kovových ozubených kol na základě výšky během výrobního procesu. Díky tomu jsou ozubená kola podávána ve správné orientaci pro optimální následné zpracování. Snímač vysílá přímý signál do stroje, aby špatný díl odmítl.

In-line kontrola kvality: Bezprostředně po ukončení procesu ohýbání měří přístroj OXM200, zda je úhel ohybu v rámci stanovené toleranční meze. Výsledek měření je díky jednoduché výměně dat přenášen přímo do řídicího systému.

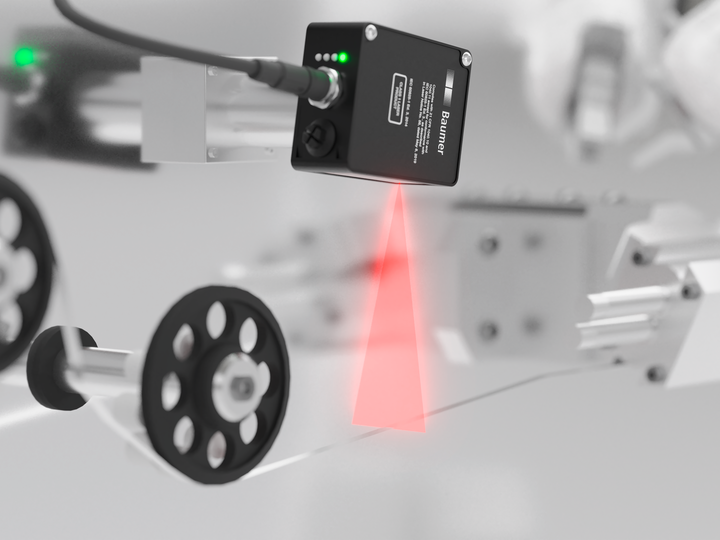

In-line kontrola kvality: V procesu výroby elektronických cigaret je třeba obalit cigarety kovovou fólií. Během tohoto procesu měří senzory Baumer OXM100 posun 4 mm silné kovové fólie, bez vlivu nežádoucího odrazu světla.

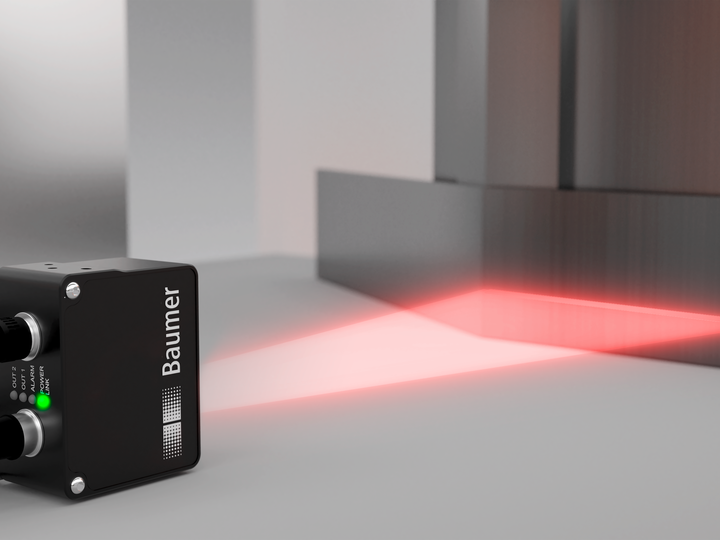

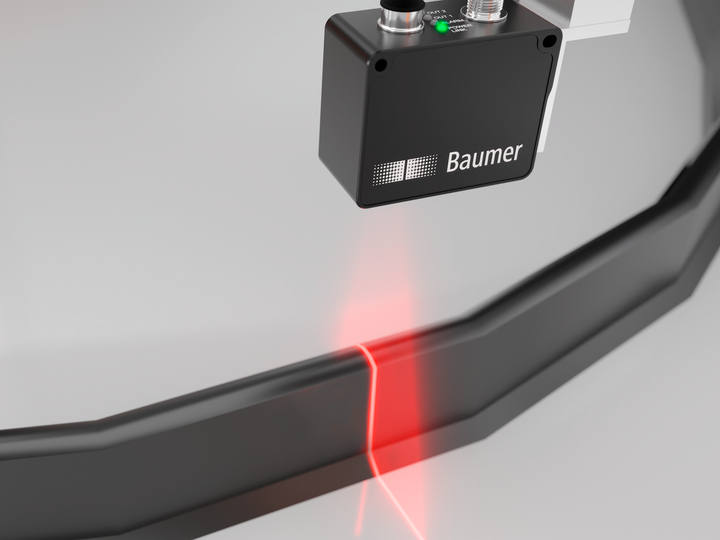

In-line kontrola kvality. Profilový senzor Baumer OXM200 umožňuje díky své mimořádné spolehlivosti i vůči tmavým objektům bezkontaktní kontrolu výšky černých pryžových těsnění při velmi nízkém prahu tolerance pouhé 2 mm. Toto řešení bylo nejen šetrnější k materiálu, ale také cenově výhodnější než dříve používané dotykové měřicí přístroje.

Pokud máte zájem o bližší informace nebo právě řešíte, jak zajistit spolehlivou kontrolu ve Vašem provozu, neváhejte mě kontaktovat, rád vyberu optimální snímač na míru přímo pro Vás.
