Mikroúderové značení tvarově složitých dílů

Mikroúderové značení představuje osvědčenou technologii pro trvalé označování kovových dílů, odlitků, výkovků nebo obráběných součástí. V praxi se však setkáváme i s díly, které nemají dostatečně velkou rovnou plochu pro stabilní opření značícího přístroje. Právě v těchto případech přichází ke slovu ruční mikroúderový značicí přístroj FlyMarker^®mini 85/45 (120/45) plus a speciální opěrné příruby.

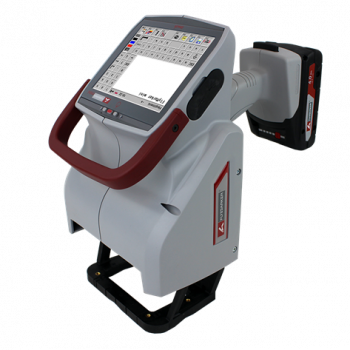

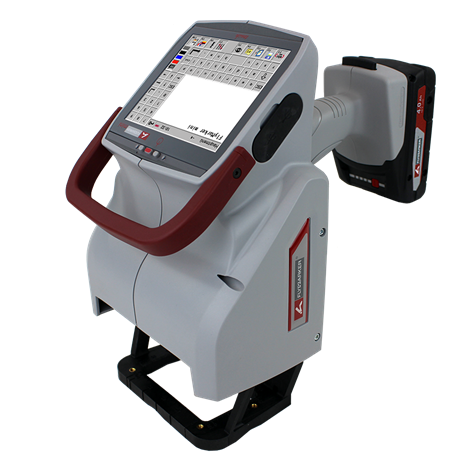

Standardní opěrná příruba je navržena pro značení na rovinných nebo mírně zakřivených plochách, kde má zařízení dostatečnou kontaktní plochu pro stabilní oporu. Pro značení válcových dílů, jako jsou hřídele, trubky nebo pouzdra, lze využít speciální prismy, které zajišťují přesné usazení značicího přístroje na kulatém povrchu a usnadňují dosažení kvalitního popisu.

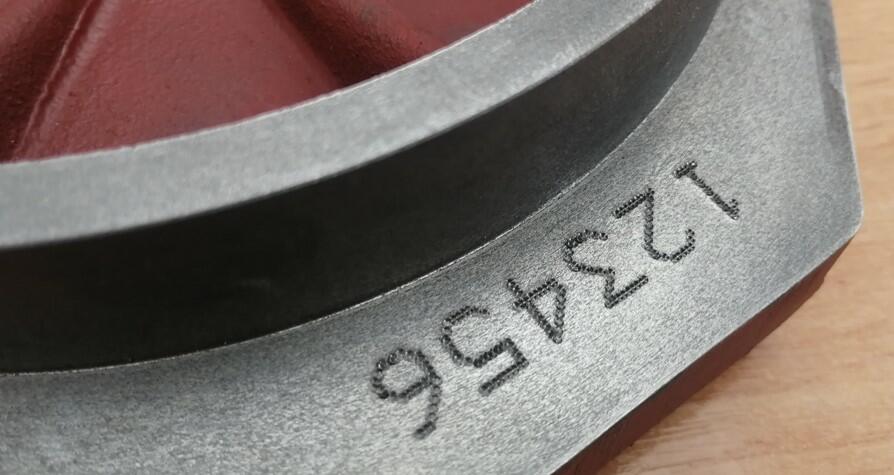

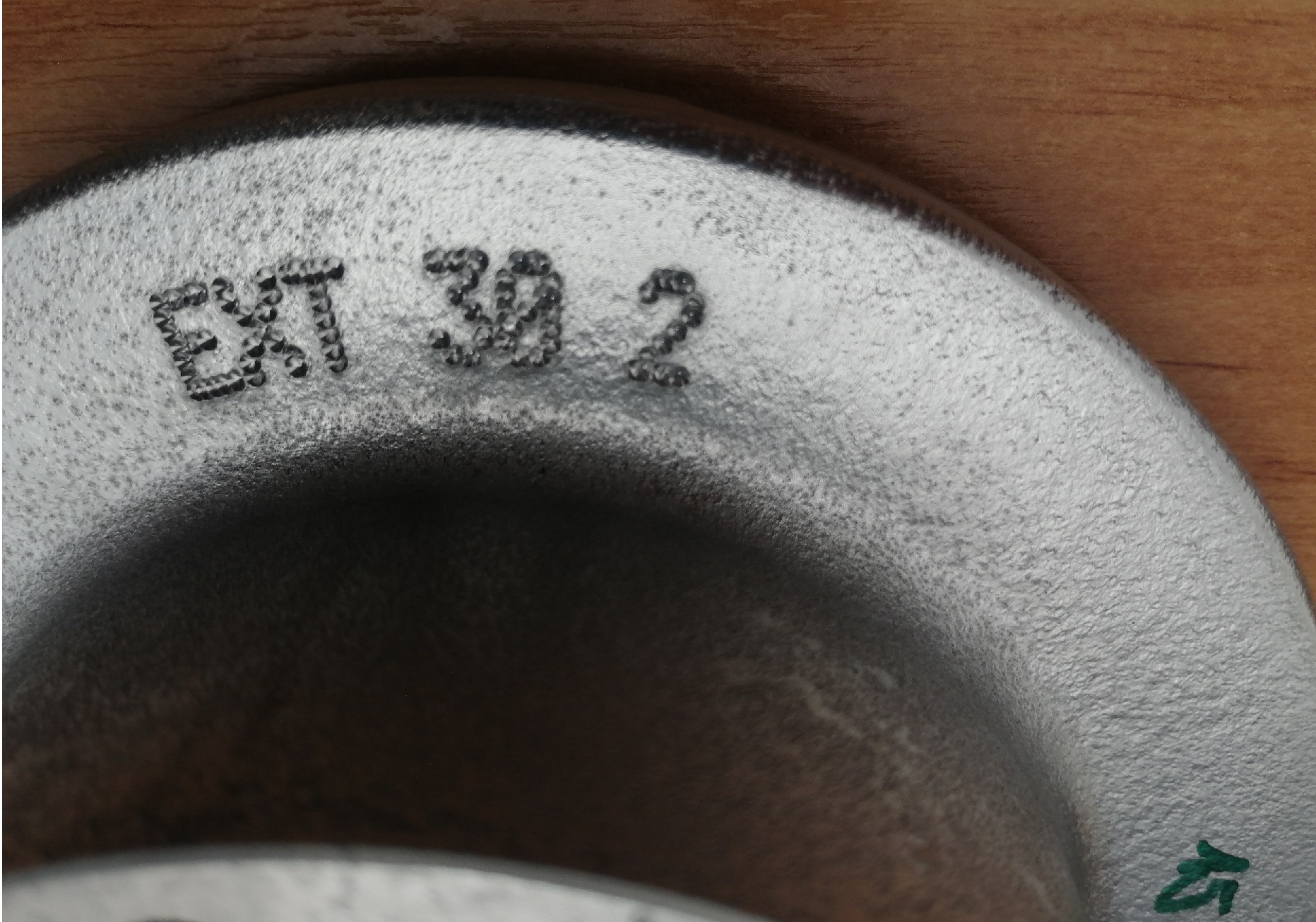

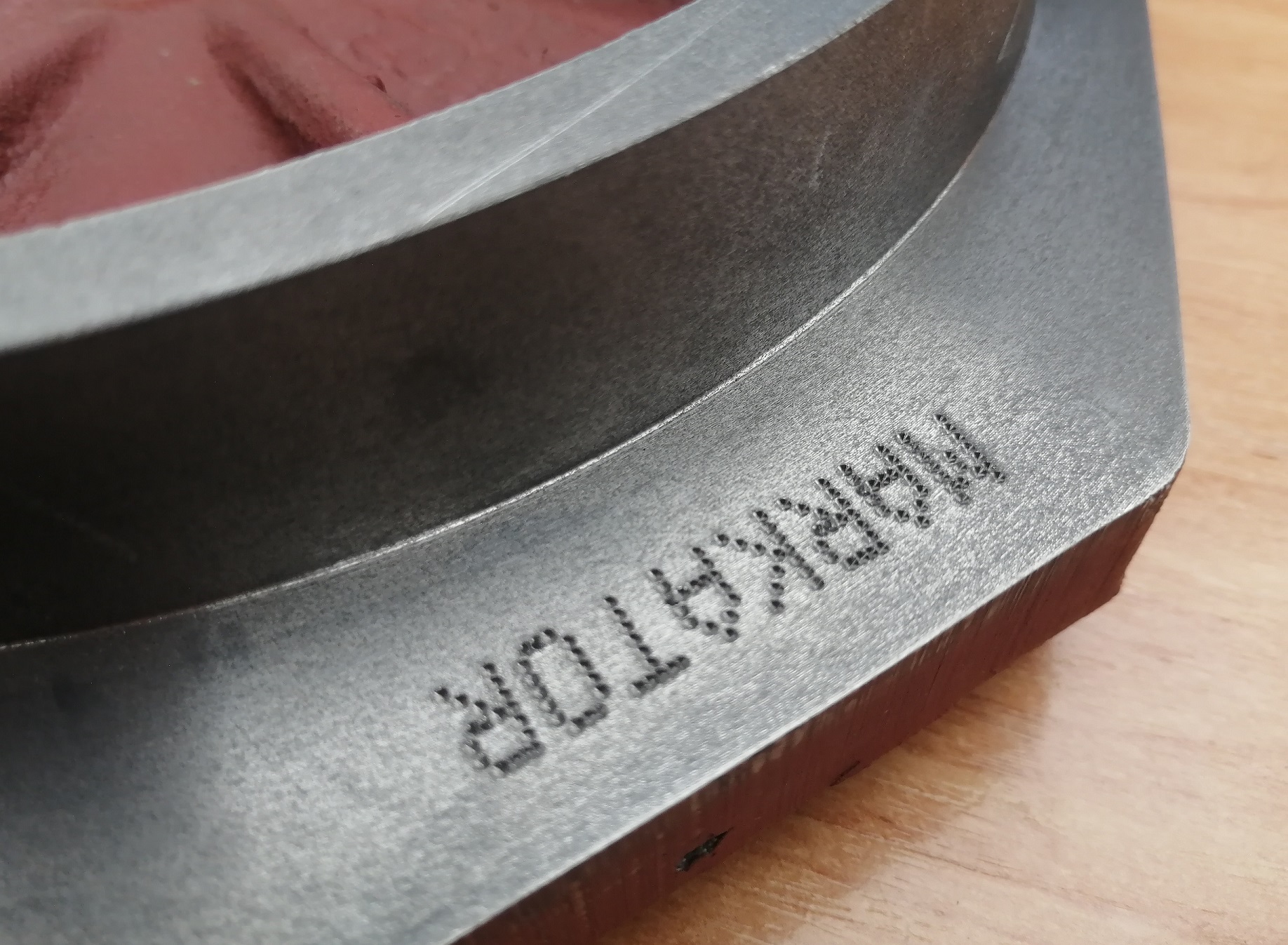

Mnoho součástí však obsahuje žebra, prolisy, výrazně zaoblené povrchy, úzké hrany nebo značené plochy umístěné pod úrovní okolního povrchu. V těchto situacích může být přesné umístění značicí hlavy komplikované a stabilita zařízení během značení zásadně ovlivňuje výslednou kvalitu a čitelnost značení.

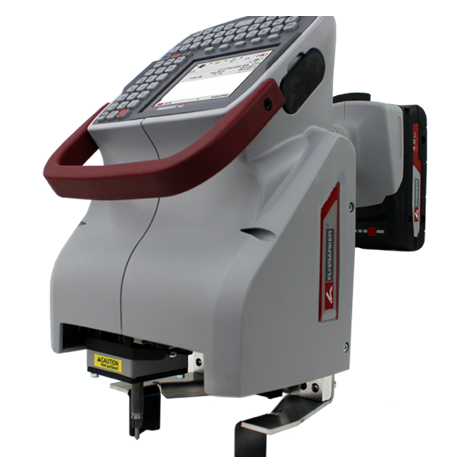

Pro aplikace, kde standardní příruba není použitelná, lze zařízení FlyMarker^®mini vybavit speciální 2-bodovou opěrnou přírubou. Dvoubodové opření poskytuje obsluze potřebnou stabilitu i v místech, kde by běžná příruba neměla dostatečný kontakt s povrchem výrobku.

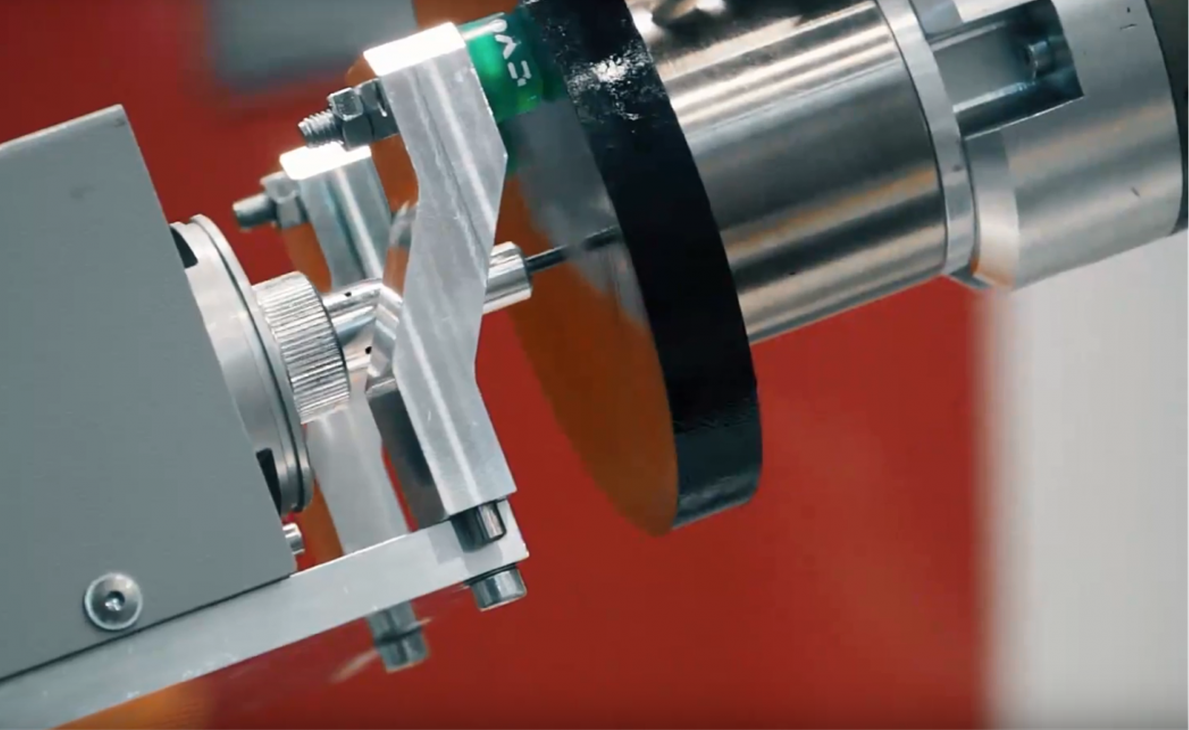

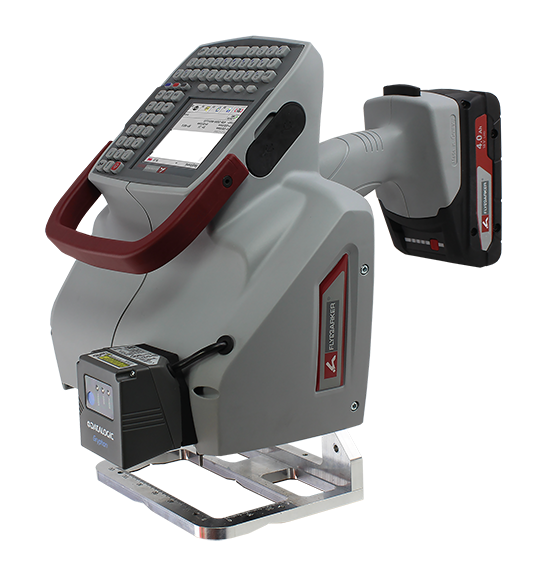

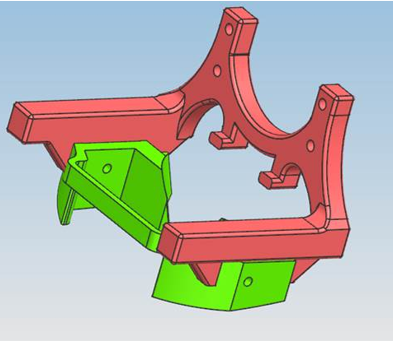

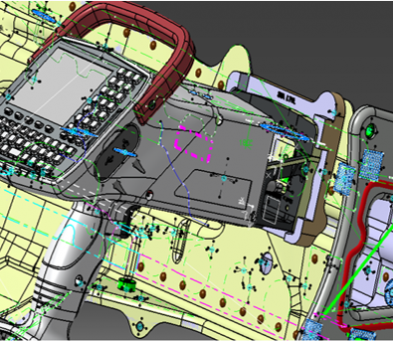

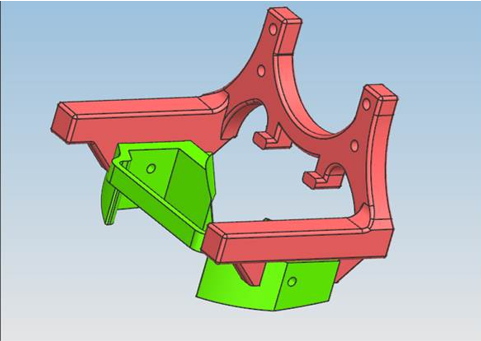

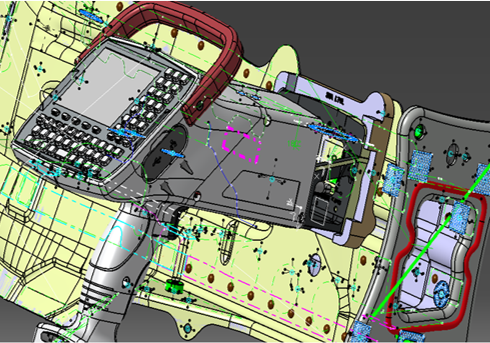

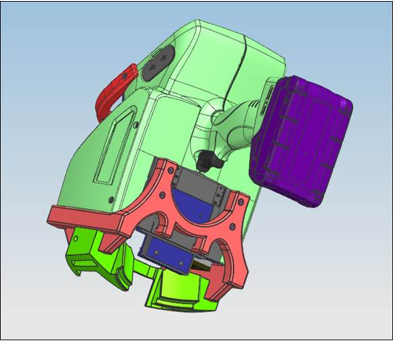

Ve specifických případech, kdy není vhodná ani 2-bodová opěrná příruba lze navrhnout a vyrobit také speciální opěrné příruby přesně podle geometrie značeného dílu. Tyto příruby kopírují tvar součásti a umožňují rychlé, opakovatelné a přesné umístění ručního značícího zařízení.

Jednou z hlavních předností zařízení FlyMarker^®mini 85x45 (120x45) plus, je možnost volby konstrukce opěrné příruby podle požadavků konkrétní aplikace. Zařízení je dostupné ve verzi s pevnou opěrnou přírubou i ve verzi s vyměnitelnou opěrnou přírubou. Zákazník si tak může zvolit řešení, které nejlépe odpovídá jeho potřebám – zda preferuje jednodušší provedení pro opakované značení stejného typu dílů, nebo požaduje vyšší flexibilitu pro značení součástí různých tvarů.

Ve variantě s vyměnitelnou přírubou není opěrná příruba pevnou součástí zařízení, ale lze ji snadno měnit podle konkrétní aplikace. Obsluha může během několika okamžiků vyměnit standardní přírubu za bodovou nebo za speciální přírubu navrženou pro konkrétní výrobek.

Jedno zařízení tak dokáže pokrýt široké spektrum aplikací a značených dílů bez nutnosti pořizovat další značicí systém. Výsledkem je vyšší flexibilita, jednodušší manipulace a spolehlivé značení i na součástech se složitou geometrií.

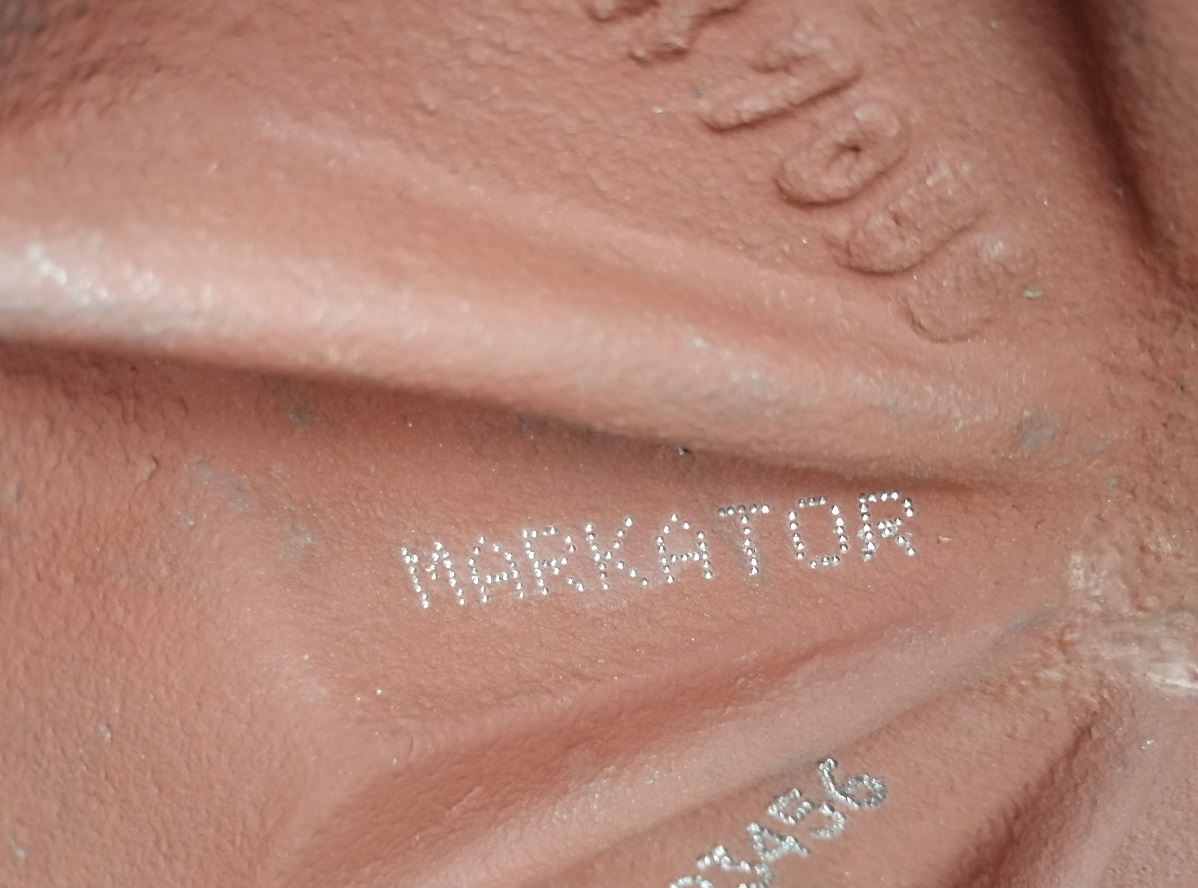

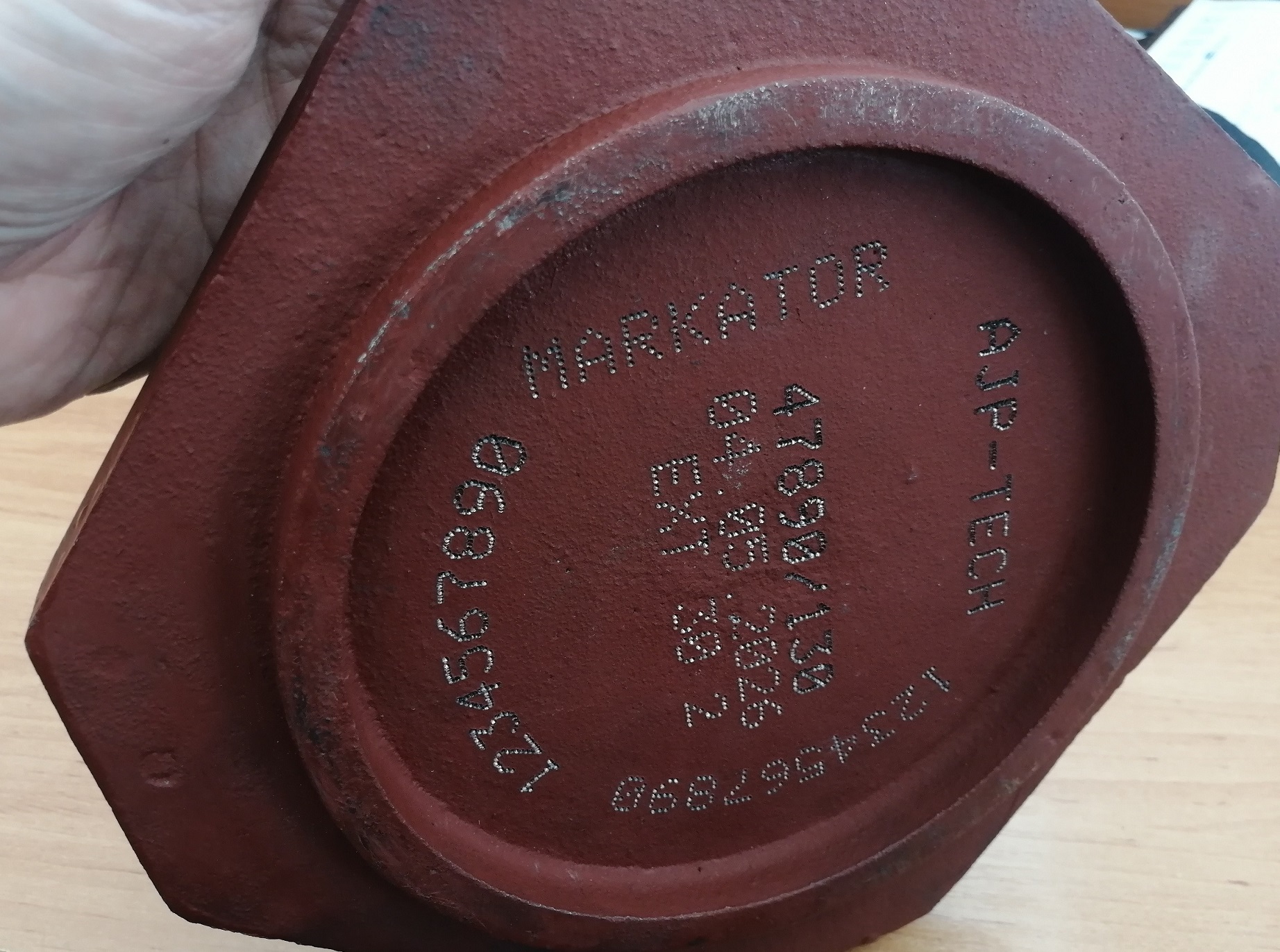

Kombinace ručního mikroúderového značicího systému FlyMarker^®mini a speciálních opěrných přírub výrazně rozšiřuje možnosti značení složitých součástí. Umožňuje vytvářet trvalé identifikace, výrobní kódy, sériová čísla, Data Matrix kódy nebo loga i na místech s minimální opěrnou plochou nebo v obtížně přístupných zahloubených oblastech.

Díky tomu lze zachovat požadovanou kvalitu značení, zlepšit dohledatelnost výrobků a splnit požadavky na značení i u konstrukčně velmi náročných dílů.

V případě zájmu o bližší informace, nezávaznou cenovou nabídku nebo označení vašich vzorků mě nevájete kontaktovat.
