Výkonné průmyslové kamery Baumer LX s rozlišením až 65,4 Mpx, rozhraním 10GigE a RF bajonetem pro elektronické řízení ostření a clony kompatibilního objektivu pro náročné aplikace strojového vidění, kde je důležitá vysoká obrazová kvalita, přesnost a flexibilita kamerového systému.

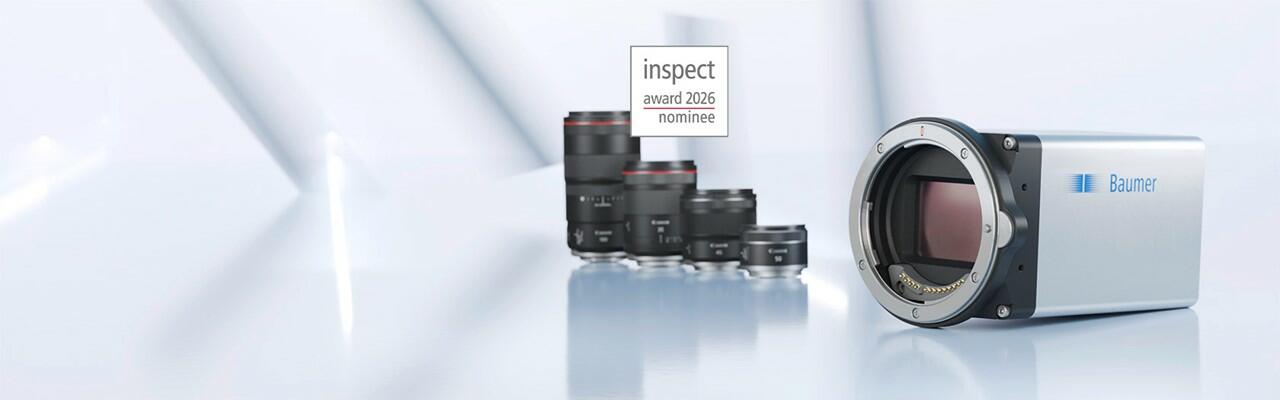

Volba objektivu je u kamerového systému stejně důležitá jako volba samotné kamery. U aplikací s proměnlivou pracovní vzdáleností může být problém především nutnost mechanicky měnit zaostření nebo jiné parametry optiky. Baumer proto u vybraných kamer řady LX využívá integrované Canon RF rozhraní, které umožňuje elektronické řízení ostření a clony objektivu přímo z kamery.

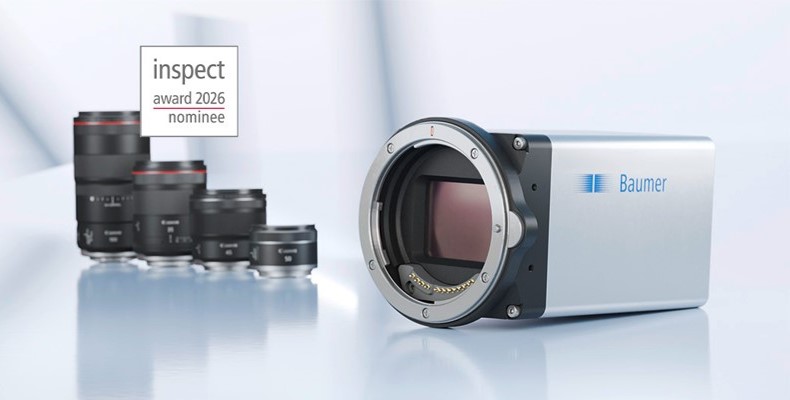

RF bajonet je typ mechanického a elektronického rozhraní mezi kamerou a objektivem, které společnost Canon původně vyvinula pro své bezzrcadlové fotoaparáty. Baumer tuto technologii využívá v nové generaci průmyslových kamer LX a přináší tak výhody moderní optické technologie i do náročných aplikací průmyslového zpracování obrazu.
Kamera může s RF objektivem elektronicky komunikovat a přímo řídit jeho parametry:
Není proto potřeba samostatný systém pro řízení objektivu, dodatečné kabely ani samostatné napájení. Z pohledu integrace to znamená jednodušší zapojení, méně komponent a kompaktnější kamerový systém.

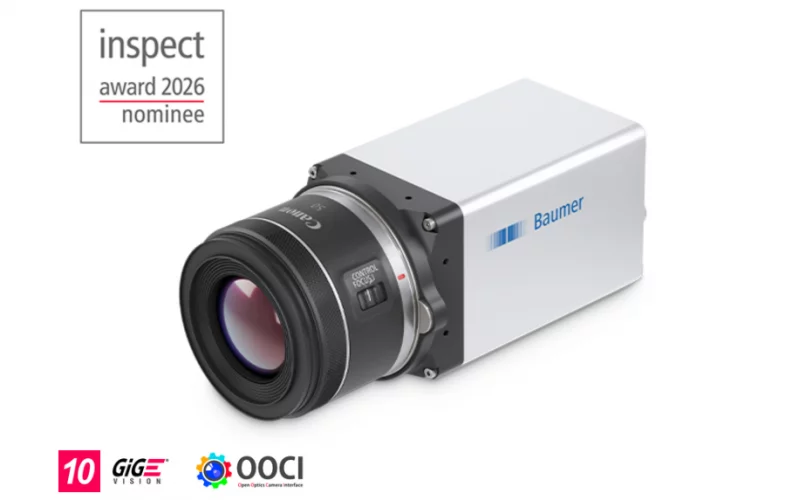

Důležitou součástí řešení je také standardizovaná komunikace. Baumer využívá rozhraní OOCI (Open Optics Camera Interface), které rozšiřuje standard GenICam o příkazy pro univerzální ovládání objektivu přímo z kamery. Nastavení optiky tak může být součástí konfigurace kamerového systému a lze jej softwarově měnit podle aktuální kontrolní úlohy.
To je výhodné zejména v aplikacích, kde se mění pracovní vzdálenost, výška nebo poloha kontrolovaných objektů. Namísto mechanického přestavování objektivu lze například zaostření upravit přímo podle aktuálního výrobního programu.

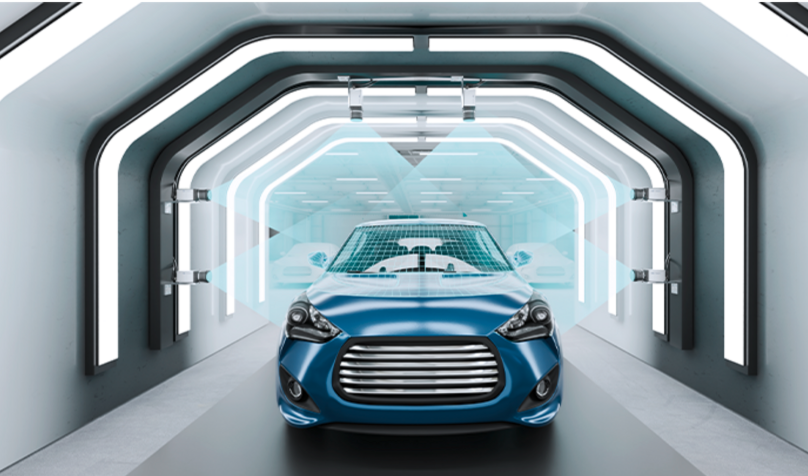

Kombinace velkého zorného pole a vysokého rozlišení kamer Baumer LX umožňuje zachytit velké množství detailů v jediném snímku, a to i při vysokých rychlostech. Současně rozhraní 10GigE poskytuje dostatečnou datovou propustnost pro přenos objemných obrazových dat z vysokorozlišovacích senzorů.
K dispozici jsou dvě kamery - monochromatická Baumer VLXT-650C.I.RF (11735430) a barevná Baumer VLXT-650M.I.RF (11735429), které nabízejí:

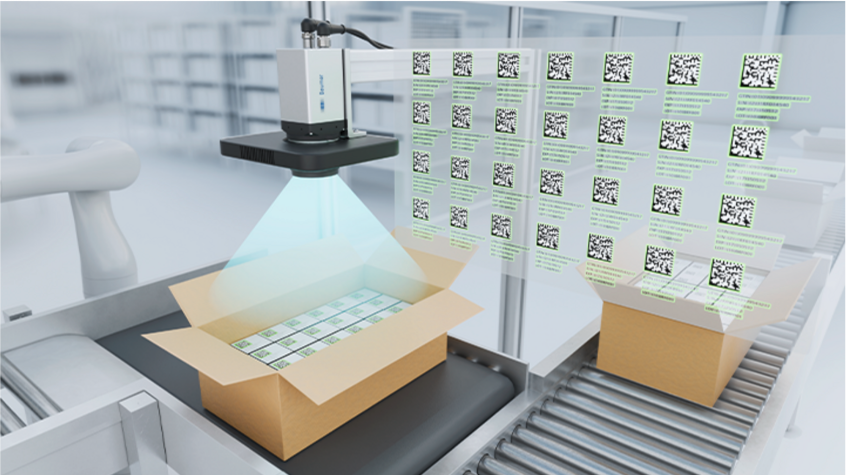

Jednou z typických situací je kontrola výrobků různých rozměrů na stejné výrobní lince. Pokud se například mění výška kontrolovaného dílu, mění se také vzdálenost mezi objektivem a snímaným povrchem. U klasického řešení může být nutné objektiv mechanicky přeostřit nebo změnit jeho nastavení. U kamery s RF objektivem lze ostření změnit softwarově.
To je užitečné například při:
Výhodou není pouze samotná změna ostření. Pokud je změna výrobního programu řízena PLC nebo nadřazeným softwarem, může být nastavení objektivu součástí výrobního programu konkrétního výrobku.

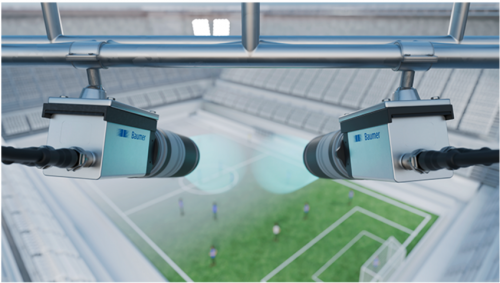

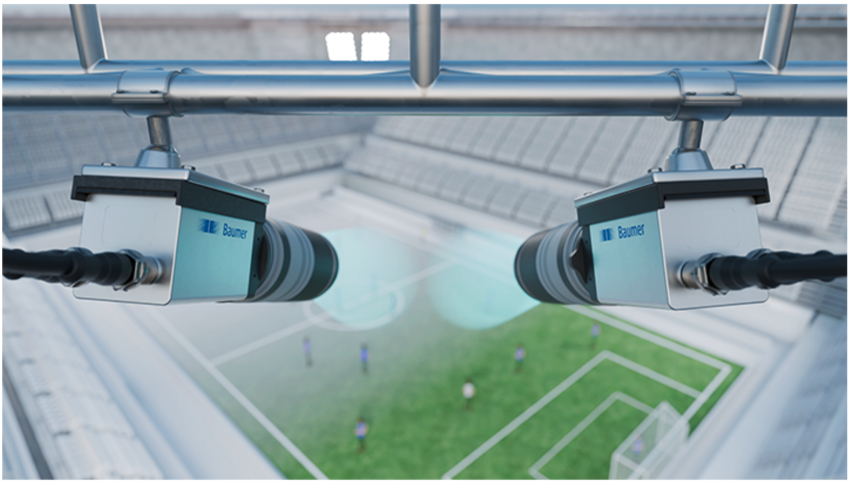

Zejména v dynamických průmyslových aplikacích, jako je robotické vidění nebo rychlá inline kontrola, mohou kamery Baumer VLXT s RF bajonetem naplno využít své přednosti. Kombinace vysokého rozlišení, rychlého přenos obrazových dat a elektronického řízení objektivu umožňuje vytvořit výkonný a flexibilní systém strojového vidění vhodný pro moderní výrobní prostředí a zároveň usnadňuje jeho integraci.
V případě zájmu o bližší informace mě neváhejte kontaktovat.
